HMSR 8-SMS

产品分类: 电流传感器
厂牌: LEM
产品描述: 100 4.5V 26mA 5.5V 双向 ±0.75% 8A 贴片安装,黏合安装
供应商型号: 3796477
供应商: 海外现货
标准整包数: 1

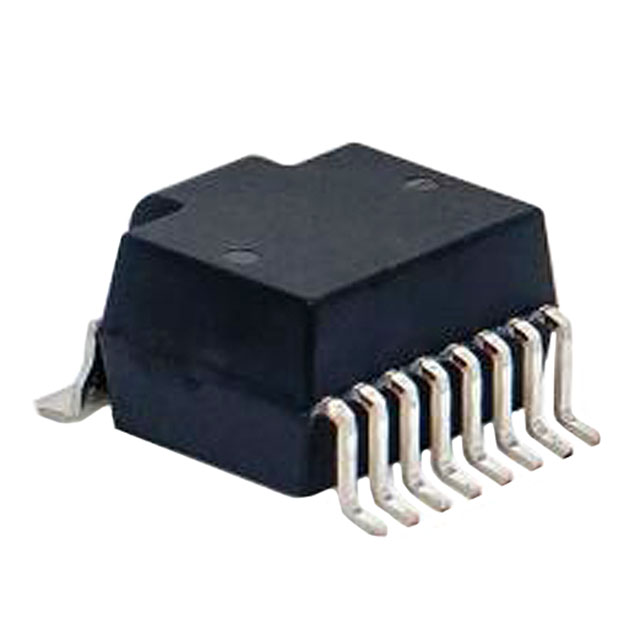

LEM 电流传感器 HMSR 8-SMS

HMSR 8-SMS概述

    HMSR-SMS系列集成电流传感器:技术手册概览

    1. 产品简介


    HMSR-SMS系列是LEM公司推出的全新一代高绝缘隔离式集成电流传感器。这些产品旨在为商业和工业应用中的直流和交流电流测量提供一个坚固、紧凑且精确的解决方案。HMSR-SMS系列特别适用于高电压场合,需要高度精准度及对外部磁场干扰具备强免疫力的应用。
    主要应用领域:
    - 小型驱动系统
    - 空调逆变器
    - 家用电器
    - 太阳能逆变器
    产品型号:
    - HMSR 6-SMS
    - HMSR 8-SMS
    - HMSR 10-SMS
    - HMSR 15-SMS
    - HMSR 20-SMS
    - HMSR 30-SMS

    2. 技术参数


    以下是针对不同型号的HMSR-SMS系列传感器的技术参数:
    | 参数 | HMSR 6-SMS | HMSR 8-SMS | HMSR 10-SMS | HMSR 15-SMS | HMSR 20-SMS |
    |
    | 主要额定电流 | 6A | 8A | 10A | 15A | 20A |
    | 测量范围 | ±15A | ±20A | ±25A | ±37.5A | ±50A |
    | 输出电压范围 | ±2V | ±2V | ±2V | ±2V | ±2V |
    | 输出负载电阻 | 2-5Ω | 2-5Ω | 2-5Ω | 2-5Ω | 2-5Ω |
    | 温度系数(典型值) | ±220ppm/K | ±200ppm/K | ±200ppm/K | ±200ppm/K | ±200ppm/K |
    | 噪声电压密度(典型值)| 14.8μV/Hz1/2 | 12.2μV/Hz1/2 | 8.6μV/Hz1/2 | 6.3μV/Hz1/2 | 不适用 |
    工作环境参数:
    - 工作温度范围:-40°C 至 125°C
    - 存储温度范围:-55°C 至 165°C
    - 最大绝缘电压:4.95kV(AC 50Hz)

    3. 产品特点和优势


    HMSR-SMS系列具有以下独特的功能和优势:
    - 低轮廓设计:高度仅6mm
    - 小封装尺寸
    - 低电气电阻:0.76mΩ
    - 高绝缘能力
    - 高分辨率
    - 高抗外部干扰能力
    - 闪电冲击电流承受能力:≤20kA

    4. 应用案例和使用建议


    HMSR-SMS系列非常适合用于小型驱动系统、空调逆变器、家用电器以及太阳能逆变器等领域。为了充分发挥其效能,建议在以下条件下使用:
    - 小型驱动系统:确保供电稳定,避免频繁断电和瞬态过载。
    - 空调逆变器:选择适当的安装位置以减少电磁干扰。
    - 家用电器:注意电源输入端的连接稳固性。
    - 太阳能逆变器:考虑极端气候条件下的热管理措施。

    5. 兼容性和支持


    HMSR-SMS系列设计时已考虑与其他电子元器件的兼容性。制造商提供了详尽的支持文档和技术指南,帮助用户正确安装和使用该产品。此外,制造商还承诺提供持续的技术支持和维护服务。

    6. 常见问题与解决方案


    根据技术手册中的指导,我们整理了以下几个常见的使用问题及其解决方法:
    - 问题一:输出信号不稳定
    解决办法:检查供电电压是否在规定的范围内(4.5V到5.5V之间),并确认接地良好。

    - 问题二:测量结果出现偏差
    解决办法:重新校准传感器,或者确保传感器工作环境的温度和湿度符合规定要求。
    - 问题三:传感器过热
    解决办法:改善散热条件,如使用散热片或者增加通风空间。

    7. 总结和推荐


    HMSR-SMS系列集成电流传感器以其卓越的精度、高抗干扰能力和高可靠性,在众多应用领域中表现出色。其紧凑的设计、出色的电气特性以及良好的安全性使其成为市场上极具竞争力的产品。因此,我们强烈推荐在各类高电压和高精度需求的应用场景中采用HMSR-SMS系列传感器。

HMSR 8-SMS参数

参数
精度 -
响应时间 -
最小工作供电电压 4.5V
检测电流 8A
灵敏度 100
磁类型 双向
最大供电电流 26mA
输出类型 -
最大工作供电电压 5.5V
线性度 ±0.75%
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HMSR 8-SMS厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

HMSR 8-SMS数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM HMSR 8-SMS HMSR 8-SMS数据手册

HMSR 8-SMS封装设计

查看详情并下载
Symbol
Footprint
3D Model
