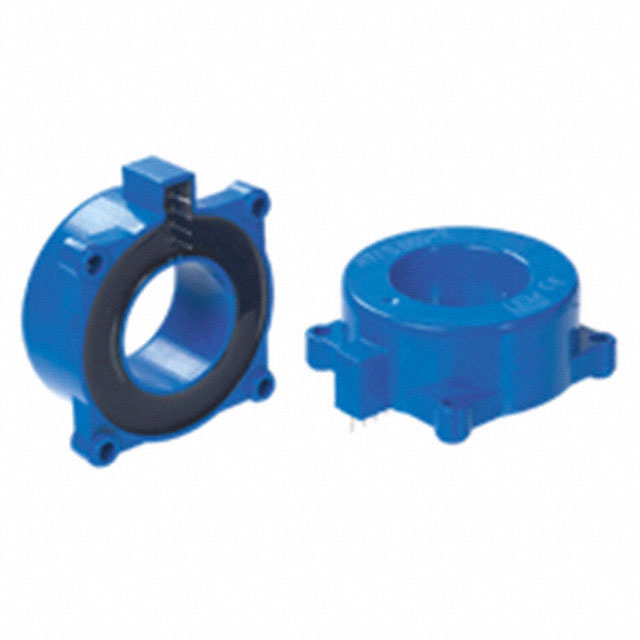

HTFS 800-P

产品分类: 电流传感器
厂牌: LEM
产品描述: LEM 电流互感器, HTFS系列, 1200A, 匝数比 1200:1
供应商型号: 9135758
供应商: 海外现货
标准整包数: 1
LEM 电流传感器 HTFS 800-P

HTFS 800-P概述

    电子元器件技术手册:LEM HTFS系列电流传感器

    产品简介


    LEM(Langen Electronic Measurement)公司推出的HTFS系列电流传感器是一种专为精确测量直流、交流及脉冲电流设计的电子元件。这些传感器采用霍尔效应测量原理,在保持电隔离的同时实现了高精度的电流测量。HTFS系列包括四种型号,分别是HTFS 200-P、HTFS 400-P、HTFS 600-P和HTFS 800-P,分别对应不同的初级电流范围,具体为±300A、±600A、±900A和±1200A。这些传感器广泛应用于工业领域,如叉车驱动系统、变频器、不间断电源(UPS)、焊接电源等。

    技术参数


    | 参数 | 值 |

    | 初级额定电流 | 200A至800A |
    | 输出电压(模拟输出) | ±(1.25 × IP/IPN)V |
    | 参考电压(Vref) | ±0.025V |
    | 负载电阻(RL) | ≥2kΩ |
    | 输出内部电阻(Rout) | <5Ω |
    | 供电电压(Uc) | ±5% @5V |
    | 电流消耗 | 19mA(典型值),25mA(最大值) |
    | 精度(动态性能) | ≤±1% @IPN, TA=25°C |
    | 线性误差(εL) | ≤±0.5% @0..1.5×IPN |
    | 温度系数(Vref) | ≤±190ppm/K |
    | 温度系数(Vout) | ≤±420ppm/K |
    | 磁偏压(VOM) | <±0.5% @IP=0 |
    | 输出噪声(Vno) | <40mVpp |
    | 反应时间(tra) | <2µs |
    | 上升时间(tr) | <3.5µs |
    | 频率带宽(BW) | DC至240kHz |

    产品特点和优势


    HTFS系列电流传感器具有以下显著特点:
    - 霍尔效应测量原理:确保了高精度和稳定性。
    - 电隔离:初级电路与次级电路之间实现了完全的电隔离。
    - 低功耗:适合电池供电的应用场景。
    - 单一电源供应:只需+5V即可正常工作。
    - 比例偏移:通过外部参考电压调整输出。
    - 绝缘塑料外壳:符合UL 94-V0标准,增强安全性。
    - 安装便捷:可通过M3螺钉固定。

    应用案例和使用建议


    HTFS系列电流传感器适用于多种工业场合,例如叉车驱动系统、变频器、不间断电源(UPS)等。为了确保最佳性能,建议将传感器安装在远离强磁场干扰的位置,并确保初级导体的温度不超过120°C。此外,对于需要更高精度的应用,可以考虑使用外部参考电压来微调输出。

    兼容性和支持


    HTFS系列电流传感器与多种标准兼容,包括EN 50178和IEC 61010-1。制造商提供详尽的技术支持和售后服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查供电电压是否稳定 |
    | 测量精度不符合要求 | 校准或更换传感器 |
    | 设备无法正常启动 | 检查接线是否正确 |

    总结和推荐


    综上所述,LEM HTFS系列电流传感器凭借其高精度、高可靠性以及广泛的适用性,在工业自动化领域表现优异。无论是从技术规格还是实际应用角度来看,这款产品都是一款值得信赖的选择。如果您正在寻找一款能够满足复杂工业需求的电流传感器,那么HTFS系列将是您的理想之选。强烈推荐给需要高性能电流检测解决方案的专业人士和技术团队。

HTFS 800-P参数

参数
最小工作供电电压 -
磁类型 双向
最大供电电流 25mA
精度 ±1%
灵敏度 -
检测电流 800A
输出类型 -
响应时间 3.5μs
线性度 ±0.5%
最大工作供电电压 -
长*宽*高 40mm(宽度)*46mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HTFS 800-P厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。
