GHS 20-SME

产品分类: 电流传感器
厂牌: LEM
产品描述: 40 4.5V 14mA 5.5V 双向 ±0.25% 20A ±1.25% SOIC-8 贴片安装,黏合安装
供应商型号: ZT-GHS 20-SME
供应商: 海外现货
标准整包数: 1

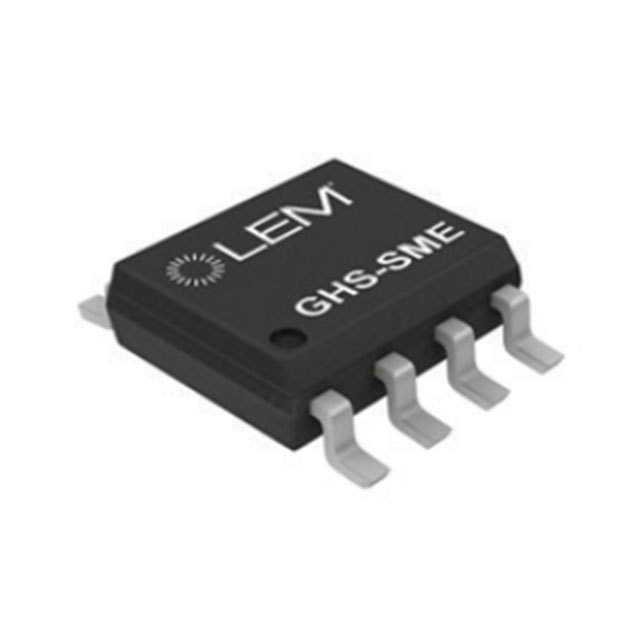

LEM 电流传感器 GHS 20-SME

GHS 20-SME概述

    电子元器件产品技术手册

    产品简介


    GHS-SME系列电流互感器是由LEM公司生产的电子测量元件,适用于直流、交流和脉冲电流的精确测量。该系列产品具备霍尔效应测量原理,能够在初级和次级电路之间提供电隔离,从而确保高度的安全性和可靠性。GHS-SME系列包括GHS 10-SME、GHS 12-SME、GHS 16-SME和GHS 20-SME四种型号,分别具有不同的额定电流范围(10 A到20 A)。这些互感器广泛应用于电机控制、过电流检测、太阳能逆变器、汇流箱和智能计量等领域。

    技术参数


    | 参数 | 单位 | 最小值 | 典型值 | 最大值 | 条件 |
    |
    | 额定电流(IPN) | A | 10 | 12/16/20 | 20 | 每种型号不同 |
    | 测量范围(IPM) | A | -50 | -25/-30/-40/-50 | 50 | 每种型号不同 |
    | 工作电压(UC) | V | 4.5 | 5 | 5.5
    | 输出电压范围(Vout) | % | 10 | 90
    | 输出电流限制(ISL) | mA | 35 | 180
    | 输出内部电阻(Rout) | Ω | 1 | 5
    | 带宽(BW) | kHz | 100
    | 输出噪声(eno) | µV/√Hz | 12
    | 线性误差(εL) | % | -0.25 | 0.25
    | 灵敏度误差(εG) | % | -1 | 1

    产品特点和优势


    - 霍尔效应测量原理:高精度、快速响应。
    - 多范围电流互感器:通过PCB布局实现多量程支持。
    - 电隔离:保证电气安全,避免电磁干扰。
    - 低功耗:减少能量损耗,延长使用寿命。
    - 小尺寸设计:节省空间,适用于紧凑设计。
    - 高绝缘能力:绝缘测试电压可达2100 Vrms,符合国际标准。
    - 强抗外部干扰能力:降低误读率,提高测量准确性。

    应用案例和使用建议


    GHS-SME系列电流互感器广泛应用于多种工业场景,如电机控制、太阳能逆变器和智能计量系统。例如,在电机控制系统中,它可以帮助监测和保护电机免受过电流的影响。在太阳能逆变器中,它可以用来监测DC侧的电流,以实现最大功率点跟踪(MPTT)功能。
    使用建议:
    1. 保持适当的环境温度:虽然产品可以在-40°C至125°C范围内工作,但建议在最佳温度范围内操作以达到最佳性能。
    2. 合理配置电源电压:确保供应电压稳定在4.5 V至5.5 V之间,避免电压波动导致测量不准确。
    3. 定期校准:在使用一段时间后,建议进行校准以保持测量精度。

    兼容性和支持


    GHS-SME系列电流互感器与大多数标准电路板和系统兼容。制造商提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册和技术支持热线。这些资源有助于用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方法:检查供电电压是否在规定范围内,确保连接正确无误。
    2. 温度漂移严重
    - 解决方法:在极端温度条件下使用时,可考虑增加散热措施或选择带补偿功能的型号。
    3. 测量结果误差较大
    - 解决方法:检查是否需要重新校准设备,或更换为更高精度的型号。

    总结和推荐


    总体来看,GHS-SME系列电流互感器在设计上具有许多优点,如霍尔效应测量原理、多范围支持和高度的电隔离等,使其在各种工业应用中表现出色。它特别适合那些对精度和安全性有严格要求的应用场景。综上所述,强烈推荐这一系列的产品给需要精确电流测量的工程师和企业。

GHS 20-SME参数

参数
检测电流 20A
磁类型 双向
最小工作供电电压 4.5V
精度 ±1.25%
响应时间 -
输出类型 -
最大供电电流 14mA
灵敏度 40
最大工作供电电压 5.5V
线性度 ±0.25%
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

GHS 20-SME厂商介绍

LEM公司是一家专注于电能测量和电能质量分析的瑞士企业,成立于1986年。公司主要产品包括电能测量传感器、电能质量分析仪、电能表和相关的软件解决方案。这些产品广泛应用于工业自动化、能源管理、智能电网、电动汽车充电基础设施等领域。

LEM的产品分类主要包括:
1. 电能测量传感器:用于测量电流、电压、功率和电能,适用于各种电气设备和系统。
2. 电能质量分析仪:用于监测和分析电能质量,包括电压暂降、谐波、不平衡等。
3. 电能表:用于测量和记录电能消耗,适用于商业和工业用户。
4. 软件解决方案:提供数据管理和分析工具,帮助用户优化能源使用和维护电力系统。

LEM的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高精度的产品。
2. 定制化服务:能够根据客户需求提供定制化解决方案。
3. 全球网络:在全球设有多个分支机构和服务中心,提供快速响应和本地化支持。
4. 质量保证:产品符合国际标准,通过严格的质量控制和测试。

GHS 20-SME数据手册

厂牌 PDF简要描述 下载
LEM 电流传感器 LEM GHS 20-SME GHS 20-SME数据手册

GHS 20-SME封装设计

查看详情并下载
Symbol
Footprint
3D Model
