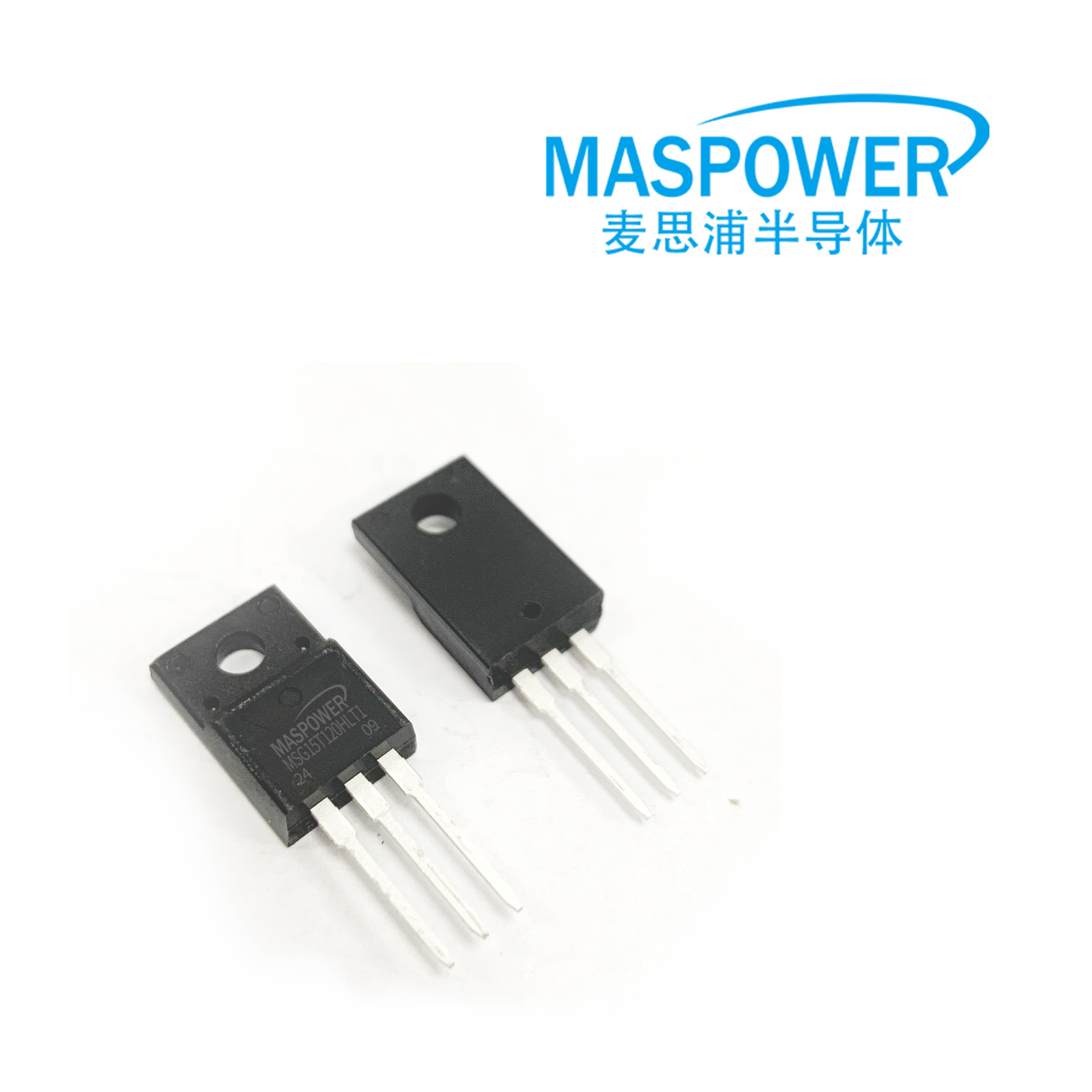

MSG15T120HLT1

产品分类: IGBT单管
产品描述:
供应商型号: MSG15T120HLT1 TO-220F
供应商: 云汉优选
标准整包数: 50
MASPOWER/深圳麦思浦半导体 IGBT单管 MSG15T120HLT1

MSG15T120HLT1概述


    产品简介


    MSG15T120HLC0/T1 是一款由 Maspower 生产的功率 MOSFET 产品,适用于通用逆变器、感应加热 (IH) 和不间断电源 (UPS) 等多种应用场景。该产品采用了先进的 Trench FS 技术,提供低门极电荷(Low gate charge),符合RoHS标准。

    技术参数


    绝对额定值
    - 集电极-发射极电压 (VCES):1200 V
    - 连续集电极电流 (IC):
    - T = 25℃:30 A
    - T = 100℃:15 A
    - 脉冲集电极电流 (ICM):45 A
    - 二极管连续正向电流 (IF):
    - T = 25℃:30 A
    - T = 100℃:15 A
    - 二极管最大正向电流 (IFM):45 A
    - 门极-发射极电压 (VGES):±20 V
    - 功耗 (PD):
    - TO-247 封装:TC = 25℃ 时为 238 W;TC = 100℃ 时为 119 W
    - TO-220F 封装:TC = 25℃ 时为 58 W;TC = 100℃ 时为 29 W
    - 工作温度范围 (TJ):-40°C 至 +175°C
    - 存储温度范围 (TSTG):-55°C 至 +150°C
    - 焊接时最大引脚温度 (TL):300°C
    电气特性
    - 集电极-发射极电压 (BVCES):1200 V
    - 零门极电压集电极电流 (ICES):
    - TC = 25°C:100 μA
    - TC = 100°C:2 mA
    - 门体泄漏电流,反向 (IGESR):±150 nA
    - 门极-发射极阈值电压 (VGE(th)):4.5 V 至 6.5 V
    - 集电极-发射极饱和电压 (VCESAT):
    - TC = 25°C:1.6 V 至 2.1 V
    - TC = 125°C:1.9 V
    - TC = 150°C:2.1 V
    - 输入电容 (Cies):1260 pF
    - 输出电容 (Coes):78 pF
    - 反向传输电容 (Cres):41 pF
    - 总门极电荷 (Qg):3.4 nC 至 112 nC
    - 门极至发射极电荷 (Qge):8.8 nC
    - 门极至集电极电荷 (Qgc):80.7 nC

    产品特点和优势


    - 低门极电荷:减少开关损耗,提高效率。
    - Trench FS 技术:实现低导通电阻,提升整体性能。
    - RoHS 合规:符合环保要求,无有害物质。

    应用案例和使用建议


    应用案例
    - 通用逆变器:适用于太阳能逆变器、电机驱动等领域。
    - 感应加热 (IH):广泛用于厨房电器。
    - 不间断电源 (UPS):提高系统的稳定性和可靠性。
    使用建议
    - 在设计应用电路时,确保散热良好,特别是在高功率环境下。
    - 选择合适的栅极电阻,以优化开关时间和降低功耗。

    兼容性和支持


    - 封装:
    - TO-247:适用于大功率应用。
    - TO-220F:适用于空间有限的应用。
    - 包装:采用管装方式,便于存储和运输。
    - 技术支持:Maspower 提供详尽的技术文档和在线支持,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 问题:门极电荷过高导致功耗增加。
    - 解决方案:选用具有更低门极电荷的产品,优化电路设计。
    2. 问题:过高的工作温度影响产品寿命。
    - 解决方案:改善散热设计,如增加散热片或风扇。
    3. 问题:高频应用下效率降低。
    - 解决方案:选用适合高频工作的 MOSFET,优化电路布局。

    总结和推荐


    MSG15T120HLC0/T1 具有低门极电荷和高效率的特点,适用于多种工业应用,特别是需要高性能和可靠性的场合。结合其 Trench FS 技术和 RoHS 合规,使得这款产品在市场上具备显著的竞争优势。对于希望提高系统性能和可靠性的工程师而言,这款产品是一个值得推荐的选择。

MSG15T120HLT1参数

参数
集电极电流 -
最大功率耗散 -
VCEO-集电极-发射极最大电压 -
最大集电极发射极饱和电压 -
配置 -
通用封装 TO-220F
