SFH 229 FA

产品分类: 光电二极管
厂牌: AMS
产品描述: ams OSRAM 光电二极管, 900nm, 0.6A/W, 检测红外
供应商型号: UA-SFH 229 FA
供应商: 海外现货
标准整包数: 1

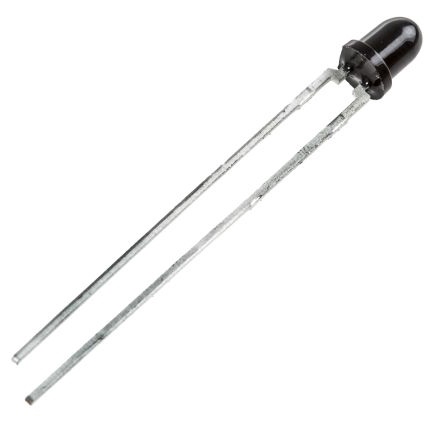

AMS 光电二极管 SFH 229 FA

SFH 229 FA概述

    高品质硅PIN光电二极管——SFH 229 和 SFH 229 FA 技术手册

    产品简介


    SFH 229 和 SFH 229 FA 是一款硅PIN光电二极管,专为高灵敏度、快速响应的应用而设计。该光电二极管具有特别短的开关时间,使其适用于多种领域,如工业电子、控制和驱动电路等。主要型号包括SFH 229和SFH 229 FA,分别针对不同波长范围内的应用需求。

    技术参数


    以下是SFH 229和SFH 229 FA的主要技术参数:
    | 参数 | SFH 229 | SFH 229 FA |
    | : | : | : |
    | 工作电压 (VR) | 5 V | 5 V |
    | 最大反向电压 (VR) | 20 V | 20 V |
    | 短路电流 (ISC) | 27 μA | 9 μA |
    | 开路电压 (VO) | 450 mV (≥ 400 mV) | 420 mV (≥ 370 mV) |
    | 光电流 (IP) | 28 µA (≥ 18 µA) | 20 µA (≥ 10.8 µA) |
    | 灵敏度峰值波长 (λS max) | 860 nm | 900 nm |
    | 暗电流 (IR) | 0.05 nA (≤ 5 nA) | 0.05 nA (≤ 5 nA) |
    | 电容 (C0) | 13 pF | 13 pF |

    产品特点和优势


    - 超快开关时间:典型值为10 ns,适合需要高速响应的应用场合。
    - 高灵敏度:能够在广泛的光谱范围内(380 nm至1100 nm)保持高效性能。
    - 紧凑设计:采用标准3 mm塑料LED封装,易于集成到现有系统中。
    - 耐用性:宽广的工作温度范围(-40°C 至 100°C),适应多种恶劣环境。

    应用案例和使用建议


    - 工业电子:适用于光电断路器、激光检测等场合。
    - 医疗设备:因其稳定性和可靠性,在医疗诊断设备中也具有广泛应用。

    使用建议:
    - 在选择应用时,考虑所处理的光源波长是否符合产品的最佳工作范围。
    - 使用时要注意工作温度范围,避免极端条件下导致性能下降。

    兼容性和支持


    - 该产品可采用带状和卷盘形式供货,方便自动化生产线使用。
    - 厂商提供全面的技术支持和售后维护服务,确保客户顺利使用。

    常见问题与解决方案


    - 问题一:光电二极管出现暗电流过大的情况。
    - 解决方法:检查工作温度是否超出规定范围;如果温度正常,则可能需要更换二极管。
    - 问题二:光电流不稳定。
    - 解决方法:确认电源电压是否稳定;若电压正常,考虑调整外部电路以优化电流输出。

    总结和推荐


    SFH 229 和 SFH 229 FA是高性能光电二极管的理想选择,尤其适用于需要高速响应的应用场合。它们具备优良的可靠性和广泛的工作温度范围,因此我们强烈推荐这些产品用于各种工业及医疗设备中。

SFH 229 FA参数

参数
Vf-正向电压 -
显示颜色 -
辐射有效面积 -
暗电流 -
二极管类型 -
视角 ±17°
频谱范围 -
颜色 - 增强 -
最大反向电压 -
响应时间 -
光灵敏度 600mA/W
波长 900nm
长*宽*高 4mm*3mm*5.2mm
安装方式 通孔安装

SFH 229 FA厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

SFH 229 FA数据手册

厂牌 PDF简要描述 下载
AMS 光电二极管 AMS SFH 229 FA SFH 229 FA数据手册

SFH 229 FA封装设计

查看详情并下载
Symbol
Footprint
3D Model
