ED-Pi400PROT-R

产品分类: 树莓派
产品描述:
供应商型号: ED-PI400PROT-R
供应商: 云汉优选
标准整包数: 10
EDATEC/上海晶珩 树莓派 ED-Pi400PROT-R

ED-Pi400PROT-R概述

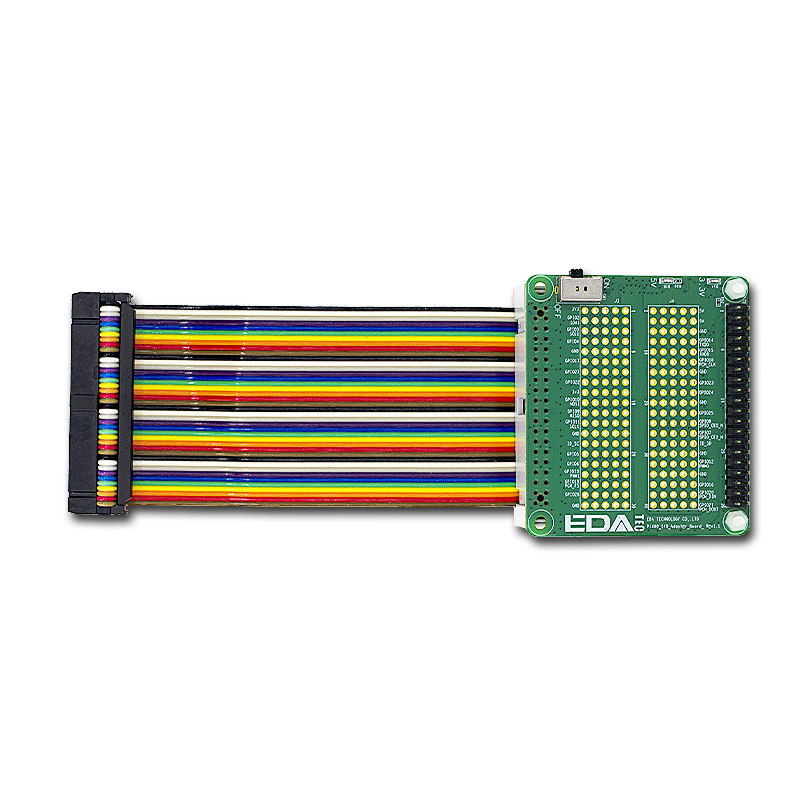

    ED-Pi400PROT 40pin GPIO 扩展保护板技术手册

    产品简介


    ED-Pi400PROT是一款专为Raspberry Pi 400设计的40pin GPIO扩展保护板。该保护板具备多种功能,能够提供ESD(静电放电)保护、热插拔保护、过流保护、GPIO短路保护及电源状态指示。其主要应用领域涵盖了嵌入式系统开发、自动化控制、物联网项目等。

    技术参数


    - 信号引脚:40针GPIO信号引脚
    - 电源管理:
    - 支持+5V 和 +3.3V 电源输出
    - 最大电流限制:2A @ 5V 和 1.5A @ 3.3V
    - 保护功能:
    - ESD保护(通过ESD吸收器件)
    - 33欧姆限流电阻保护
    - 电源状态指示灯(绿色为3.3V,红色为5V)
    - 存储条件:温度范围-25°C 至 +85°C,湿度<95%
    - 材料标准:符合RoHS标准

    产品特点和优势


    - 热插拔保护:通过左侧的小开关实现,用户无需关闭Pi400电源即可安全连接或断开子板。
    - 过流保护:通过限制电流防止子卡电源短路或功率过大导致的过载保护。
    - GPIO保护:所有GPIO信号通过33欧姆的限流电阻保护,确保连接的安全性。
    - 多功能扩展:用户可以在附带的面包板上焊接电路,实现多种实验和项目需求。

    应用案例和使用建议


    - 应用案例:适用于智能家居控制系统、工业自动化装置、科研实验室的开发测试平台等。
    - 使用建议:
    - 在连接子板前,请务必将扩展保护板上的开关置于“OFF”位置。
    - 连接完成后,确保所有安装孔对齐,防止误插。
    - 在实验过程中,若遇到电源状态指示灯闪烁,应检查是否有短路现象,及时切断电源进行排查。

    兼容性和支持


    - 兼容性:ED-Pi400PROT完全兼容Raspberry Pi 400和所有40pin扩展板。
    - 支持服务:如果您在使用过程中遇到任何技术问题,可通过技术支持邮箱 support@edatec.cn 联系厂商。商务相关事宜如报价、产品定制请联系 sales@edatec.cn。

    常见问题与解决方案


    1. 问题:电源状态指示灯闪烁。
    - 解决方案:检查是否有短路情况发生,确认所有连接正常。
    2. 问题:无法正常插入黑色连接器。
    - 解决方案:请确认连接器方向正确,尝试反转连接器重新插入。
    3. 问题:子板无法正常启动。
    - 解决方案:检查开关是否置于“ON”位置,确保所有连接稳固无误。

    总结和推荐


    ED-Pi400PROT以其强大的保护功能和广泛的适用性,为Raspberry Pi 400的GPIO扩展提供了全面的安全保障。无论是个人开发者还是专业工程师,在进行嵌入式系统开发时,这款保护板都是理想的选择。强烈推荐使用。
    联系我们:
    - 技术支持:support@edatec.cn
    - 销售咨询:sales@edatec.cn
    - 网址:www.edatec.cn

ED-Pi400PROT-R参数

参数
类型 -
接口 -
工作电压 -

ED-Pi400PROT-R厂商介绍

EDATEC公司是一家专注于提供先进电子制造服务的公司,其主要产品包括电子组件和系统。以下是EDATEC公司的一些主要产品分类和应用领域:

1. 电子组件:EDATEC提供各种电子组件,包括电阻、电容、电感、二极管、晶体管等,这些组件广泛应用于消费电子、工业控制、通信设备、汽车电子等领域。

2. 电路板:EDATEC设计和制造各种类型的电路板,如PCB、FPCB、RFPCB等,这些电路板被广泛应用于计算机、通信、医疗设备、汽车电子等高科技领域。

3. 电子系统:EDATEC还提供完整的电子系统解决方案,包括电源管理系统、信号处理系统、控制系统等,这些系统被广泛应用于****、**、工业自动化等领域。

EDATEC的优势在于:

1. 技术创新:EDATEC不断进行技术创新,开发出性能更优、可靠性更高的电子组件和系统。

2. 定制服务:EDATEC提供定制化的电子制造服务,满足客户的个性化需求。

3. 质量控制:EDATEC拥有严格的质量控制体系,确保产品的可靠性和一致性。

4. 快速响应:EDATEC能够快速响应客户需求,提供及时的技术支持和服务。

ED-Pi400PROT-R数据手册

厂牌 PDF简要描述 下载
EDATEC/上海晶珩 树莓派 EDATEC/上海晶珩 ED-Pi400PROT-R ED-Pi400PROT-R数据手册

ED-Pi400PROT-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.78
50+ ¥ 38.25
库存: 500
起订量: 10 增量: 10
交货地:
最小起订量为:1
合计: ¥ 39.78
