CM4002000

产品分类: 树莓派
厂牌: RASPBERRY PI
产品描述: SC0679B 5V 1×PCIe 1x,Gen 2(5Gbps)1×USB 2.0高速接口1×SDIO 2.0 桌面安装
供应商型号: 14M-CM4002000
供应商: 云汉优选
标准整包数: 1

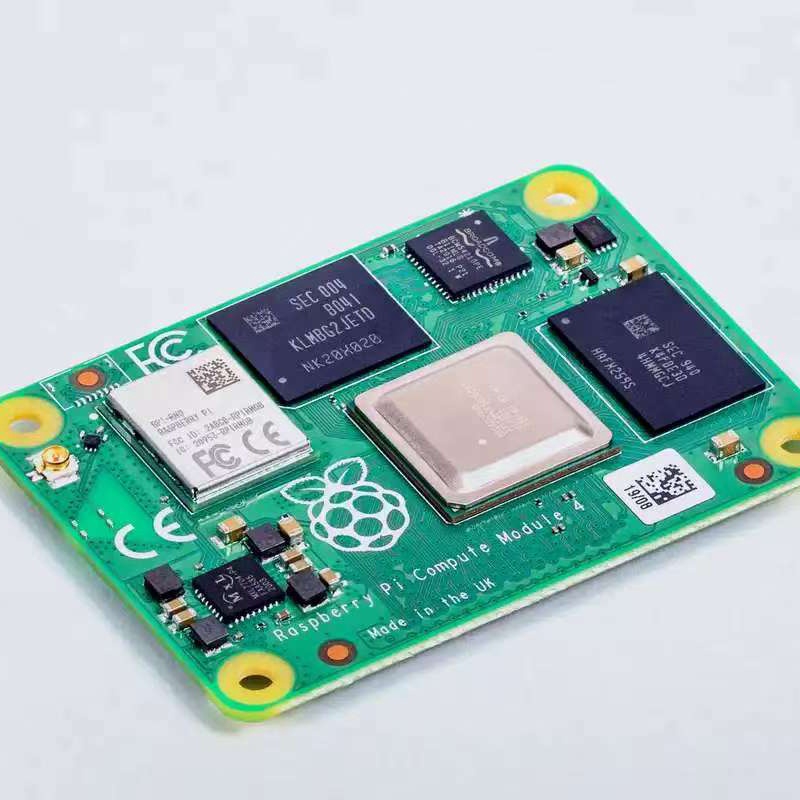

RASPBERRY PI 树莓派 CM4002000

CM4002000概述

    Raspberry Pi Compute Module 4 技术手册概述

    产品简介


    Raspberry Pi Compute Module 4(以下简称CM4)是一款模块化系统(System on Module, SoM),集成了一颗高性能处理器、内存、eMMC闪存及配套电源电路。它专为设计师提供了一个灵活的硬件和软件平台,使他们能够将自己的定制设计嵌入到各种形式因子中。CM4继承了Raspberry Pi 4 Model B的设计理念,并在此基础上进一步扩展了接口功能,支持更多高级功能。
    CM4与之前的Compute Module系列不同之处在于其采用全新的电气接口设计,通过两个100针高密度连接器实现连接。这种改变使得CM4在增加额外接口(如双HDMI、PCIe、千兆以太网)的同时保持了更紧凑的整体尺寸。此外,还可以选择配备或不配备eMMC闪存,适用于不同的成本敏感型应用场景。

    技术参数


    以下是CM4的关键技术规格:
    - 处理器: Broadcom BCM2711,四核Cortex-A72(ARM v8架构),运行频率高达1.5GHz。
    - 封装尺寸: 55mm × 40mm × 4.7mm(含4个M2.5固定孔)。
    - 视频处理: 支持H.265 (HEVC)解码至4K@60fps,H.264解码至1080p@60fps或编码至1080p@30fps。
    - 图形性能: OpenGL ES 3.0标准。
    - 内存选项: LPDDR4-3200 SDRAM,提供1GB、2GB、4GB或8GB容量,并支持错误检查与纠正(ECC)。
    - 存储选项: eMMC闪存容量可选0GB(CM4Lite无内置存储)、8GB、16GB或32GB,峰值带宽可达100MB/s。
    - 无线模块: 可选认证的CYW43455模块,支持Wi-Fi 2.4GHz/5GHz IEEE 802.11 b/g/n/ac,蓝牙5.0及BLE。
    - 其他接口:
    - 1个PCIe 1-lane主机接口(Gen 2,最高5Gbps)。
    - 1个USB 2.0高速端口。
    - 28个GPIO引脚,支持1.8V或3.3V信号电平。
    - 双HDMI 2.0输出,最高支持4K@60Hz显示。
    - MIPI DSI和MIPI CSI接口,支持显示屏和相机接入。

    产品特点和优势


    1. 高集成度:将处理器、内存、存储及其他必要组件整合在一个小型模块中,简化了开发者的工作流程。
    2. 强大的多媒体能力:凭借H.265解码能力和OpenGL ES 3.0图形加速器,非常适合需要高性能视频处理的应用场景。
    3. 丰富的接口支持:新增的PCIe接口填补了传统板卡上的空白,使其能够适配更多类型的外设。
    4. 灵活性强:通过更换不同的内存和存储配置,可以满足从小型工业控制设备到大规模数据中心的不同需求。
    5. 高性价比:对于希望以较低成本快速进入市场的公司和个人来说,CM4提供了极具吸引力的价格优势。

    应用案例和使用建议


    CM4广泛应用于教育、自动化控制、嵌入式系统开发等领域。例如:
    - 在教育环境中,可以用作实验室设备的核心控制器;
    - 在零售业,可用作数字标牌背后的计算引擎;
    - 在智能家居项目里,负责复杂的逻辑运算任务。
    对于实际部署过程中,建议遵循以下几点最佳实践:
    - 如果使用外部天线,请确保放置位置远离金属部件,以免影响信号强度;
    - 长期闲置时关闭无线和蓝牙模块以节省能耗;
    - 确保供电稳定且符合规范,避免因电压波动导致系统不稳定。

    兼容性和支持


    CM4与现有的Raspberry Pi生态系统高度兼容,几乎所有官方文档及第三方库都能直接使用。同时,制造商提供了详尽的技术支持文档和在线社区资源,帮助用户解决可能遇到的问题。如果有特定的需求,也可以联系Raspberry Pi官方寻求进一步的专业指导和服务。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 开机后无法识别存储设备 | 检查EEPROM设置是否正确;尝试重新烧录固件 |
    | 网络连接速度慢 | 调整WiFi信道选择;更新固件版本 |
    | 外部天线效果不佳 | 确认天线安装方向正确;调整安装位置 |

    总结和推荐


    总体而言,Raspberry Pi Compute Module 4是一款功能强大且灵活多变的产品,在众多行业中都展现出了极高的实用价值。无论是作为教学工具还是专业应用,它都能胜任。如果您正在寻找一款既经济实惠又能满足复杂需求的解决方案,那么CM4无疑是一个值得考虑的选择。强烈推荐给那些对成本控制敏感但又需要高性能表现的客户群体。

CM4002000参数

参数
工作电压 5V
类型 -
接口 1×PCIe 1x,Gen 2(5Gbps)1×USB 2.0高速接口1×SDIO 2.0
安装方式 桌面安装
零件状态 在售

CM4002000厂商介绍

Raspberry Pi是一家英国的慈善组织,成立于2009年,旨在促进学校的基础计算机科学教育。它以生产低成本、信用卡大小的单板计算机而闻名,这些计算机被广泛用于教育、业余爱好者项目、工业自动化和物联网等多个领域。

Raspberry Pi的产品主要分为以下几类:
1. Raspberry Pi系列:包括Raspberry Pi 1、2、3、4等型号,每个型号都有不同的性能和功能。
2. Raspberry Pi Zero系列:更小、更便宜的版本,适合便携式项目。
3. Raspberry Pi Compute Module系列:为嵌入式系统设计,提供灵活的集成选项。
4. Raspberry Pi Pico:一个微控制器,用于更小的项目和物联网应用。

Raspberry Pi的优势在于:
- 成本效益:价格低廉,使得个人和教育机构都能负担得起。
- 灵活性:可以运行多种操作系统,支持广泛的编程语言。
- 社区支持:拥有一个活跃的开发者社区,提供大量的教程和资源。
- 教育价值:适合编程和电子工程的初学者,帮助他们学习基础的计算机科学知识。
- 多功能性:适用于从简单的教育项目到复杂的工业应用的各种场景。

CM4002000数据手册

厂牌 PDF简要描述 下载
RASPBERRY PI 树莓派 RASPBERRY PI CM4002000 CM4002000数据手册

CM4002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
