CM4101000

产品分类: 树莓派
厂牌: RASPBERRY PI
产品描述: SC0691单板计算机 1.5GHz 4 内核 1GB RAM ARM Cortex-A72
供应商型号: 14M-CM4101000
供应商: 云汉优选
标准整包数: 1
RASPBERRY PI 树莓派 CM4101000

CM4101000概述

    Raspberry Pi Compute Module 4 技术手册摘要

    1. 产品简介


    Raspberry Pi Compute Module 4 (CM4) 是一款系统级模块(System on Module,SoM),集成了处理器、内存、eMMC闪存以及支持电源电路。它允许设计师在其定制系统和外形中利用Raspberry Pi的硬件和软件栈。CM4还提供了超过Raspberry Pi板上的额外I/O接口,为设计师提供更多选择。对于成本敏感的应用,可以不配备eMMC,即Raspberry Pi Compute Module 4 Lite (CM4Lite)。
    关键特点:
    - Broadcom BCM2711四核Cortex-A72 (ARM v8) 64位SoC,时钟频率达1.5GHz
    - 尺寸小巧,仅55mm × 40mm × 4.7mm,配有4个M2.5固定孔
    - 支持H.265 (HEVC) 4Kp60解码和H.264 1080p60解码/1080p30编码
    - 集成OpenGL ES 3.0图形
    - 内存选项:1GB、2GB、4GB 或 8GB LPDDR4-3200 SDRAM带ECC
    - eMMC闪存选项:0GB (CM4Lite)、8GB、16GB 或 32GB
    - 支持IEEE 802.11 b/g/n/ac无线和蓝牙5.0/BLE
    - 配备Gigabit以太网物理层,支持IEEE 1588
    - 集成PCIe 1-lane主机,USB 2.0端口,GPIO接口,双HDMI 2.0端口,MIPI DSI和CSI接口

    2. 技术参数


    电气特性:
    - 单独供电输入:+5V
    - 内存带宽:LPDDR4-3200 SDRAM
    - eMMC峰值带宽:100MB/s
    - 支持无线:2.4 GHz 和 5.0 GHz IEEE 802.11 b/g/n/ac,蓝牙5.0/BLE
    - 以太网:Gigabit,支持IEEE 1588
    - PCI-E:1-lane Gen 2 (5Gbps)
    - USB:2.0 (高通量)
    - GPIO:28个引脚,支持1.8V或3.3V信号
    - HDMI:2个2.0端口,支持4Kp60
    - DSI:2个通道
    - CSI:2个和4个通道
    工作环境:
    - 模块大小:55mm × 40mm × 4.7mm

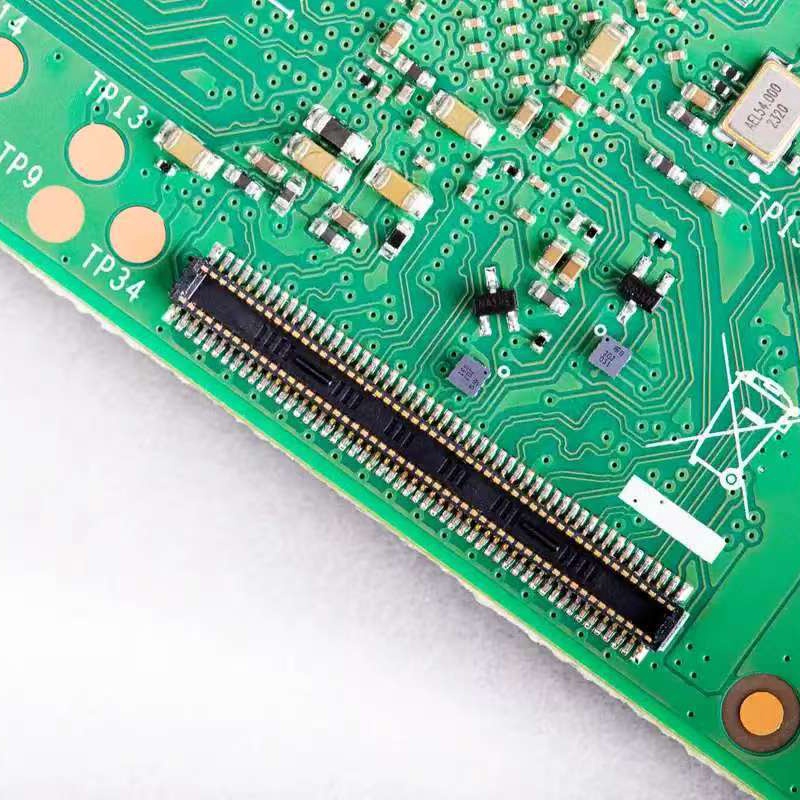

    - 连接器:两个100针高密度连接器
    - 支持的温度范围:未明确,但需考虑散热问题

    3. 产品特点和优势


    - 高性能处理能力:搭载BCM2711四核处理器,提供强大的计算能力。
    - 多种内存配置:从1GB到8GB可选,且具备ECC功能,确保系统稳定性和可靠性。
    - 灵活的I/O接口:大量GPIO引脚,支持多种通信协议,便于接入各种传感器和执行器。
    - 强大的多媒体处理能力:支持H.265和H.264编解码,适合视频监控和媒体播放应用。
    - 广泛的兼容性:适用于多种嵌入式和工业自动化应用,能够满足不同的设计需求。

    4. 应用案例和使用建议


    - 视频监控:结合H.265编解码和多个视频接口,适合作为多摄像头系统的中心节点。
    - 工业自动化:丰富的GPIO和高速通信接口,可用于控制机械臂和其他自动化设备。
    - 教育和开发:适合教育机构和个人开发者进行物联网项目的原型设计和测试。
    - 零售和广告:支持多种显示接口和无线通信,适合作为数字标牌或自助服务终端的核心部件。
    使用建议:
    - 散热管理:由于高性能计算和多种接口可能带来较高的功耗,设计时需要充分考虑散热问题。
    - 无线配置:配置无线功能时需注意放置位置,避免金属遮挡影响信号质量。
    - 系统升级:利用`rpi-eeprom-update`工具定期更新固件,以获得最佳性能和稳定性。

    5. 兼容性和支持


    - 兼容性:CM4与CM4Lite的主要区别在于是否配备eMMC存储,其余电气和物理接口一致,支持广泛的外围设备。
    - 支持:Raspberry Pi Ltd 提供详细的文档和社区支持,帮助用户解决问题并持续改进产品。

    6. 常见问题与解决方案


    - 问题1:无线信号不稳定。
    - 解决方案:检查无线天线的安装位置,避免金属遮挡。
    - 问题2:GPIO接口无法正常工作。
    - 解决方案:确认正确的GPIO功能分配,并初始化相应的驱动程序。
    - 问题3:启动失败。
    - 解决方案:检查电源电压和电路连接,使用`rpi-eeprom-update`更新固件。

    7. 总结和推荐


    Raspberry Pi Compute Module 4是一款强大而灵活的嵌入式系统模块,适合多种应用场景,特别是在需要高性能计算和丰富I/O接口的场合。它在视频处理、工业自动化和教育开发等领域表现出色。强烈推荐给需要高效嵌入式解决方案的设计者和开发者。

CM4101000参数

参数
工作电压 5V
类型 -
接口 1×PCIe 1x,Gen 2(5Gbps)1×USB 2.0高速接口1×SDIO 2.0
安装方式 桌面安装
零件状态 在售

CM4101000厂商介绍

Raspberry Pi是一家英国的慈善组织,成立于2009年,旨在促进学校的基础计算机科学教育。它以生产低成本、信用卡大小的单板计算机而闻名,这些计算机被广泛用于教育、业余爱好者项目、工业自动化和物联网等多个领域。

Raspberry Pi的产品主要分为以下几类:
1. Raspberry Pi系列:包括Raspberry Pi 1、2、3、4等型号,每个型号都有不同的性能和功能。
2. Raspberry Pi Zero系列:更小、更便宜的版本,适合便携式项目。
3. Raspberry Pi Compute Module系列:为嵌入式系统设计,提供灵活的集成选项。
4. Raspberry Pi Pico:一个微控制器,用于更小的项目和物联网应用。

Raspberry Pi的优势在于:
- 成本效益:价格低廉,使得个人和教育机构都能负担得起。
- 灵活性:可以运行多种操作系统,支持广泛的编程语言。
- 社区支持:拥有一个活跃的开发者社区,提供大量的教程和资源。
- 教育价值:适合编程和电子工程的初学者,帮助他们学习基础的计算机科学知识。
- 多功能性:适用于从简单的教育项目到复杂的工业应用的各种场景。

CM4101000数据手册

厂牌 PDF简要描述 下载
RASPBERRY PI 树莓派 RASPBERRY PI CM4101000 CM4101000数据手册

CM4101000封装设计

查看详情并下载
Symbol
Footprint
3D Model
