CM4108000

产品分类: 树莓派
厂牌: RASPBERRY PI
产品描述: SC0675单板计算机 1.5GHz 4 内核 8GB RAM ARM Cortex-A72
供应商型号: 14M-CM4108000
供应商: 云汉优选
标准整包数: 1

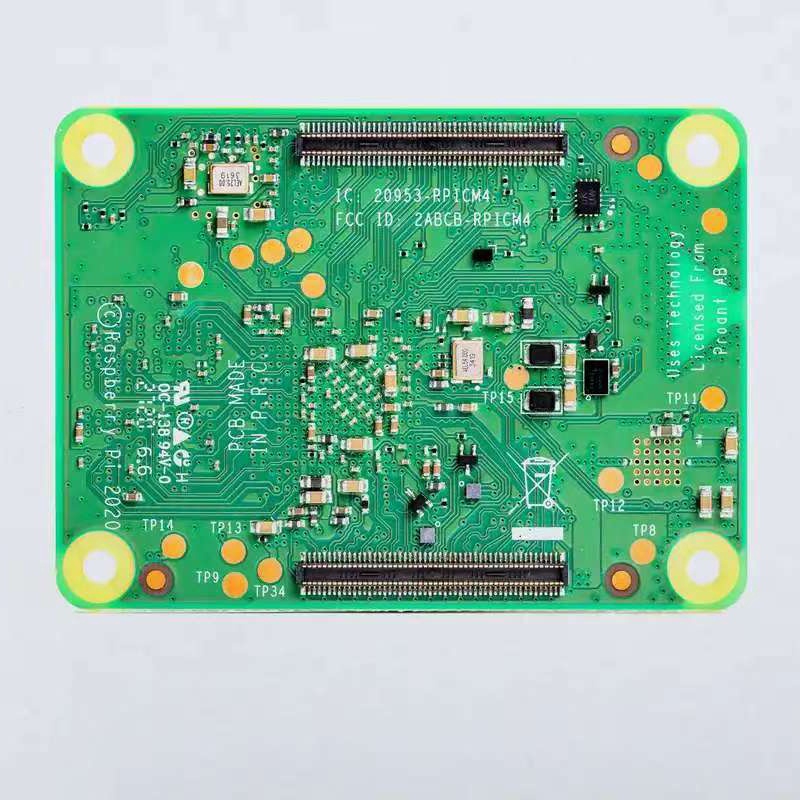

RASPBERRY PI 树莓派 CM4108000

CM4108000概述

    Raspberry Pi Compute Module 4 (CM4) 技术手册概述



    1. 产品简介



    Raspberry Pi Compute Module 4 (CM4) 是一款嵌入式计算模块,集成处理器、内存和eMMC闪存等关键组件。这些模块允许设计者在自己的自定义系统和外形中利用Raspberry Pi的硬件和软件堆栈。对于成本敏感的应用,可以提供不带eMMC的版本,称为Raspberry Pi Compute Module 4 Lite (CM4Lite)。


    2. 技术参数



    - 处理器:Broadcom BCM2711,四核Cortex-A72 (ARM v8) 64位SoC @ 1.5GHz
    - 内存选项:1GB、2GB、4GB 或 8GB LPDDR4-3200 SDRAM(带有ECC)
    - 存储选项:0GB (CM4Lite)、8GB、16GB 或 32GB eMMC闪存(峰值eMMC带宽100MB/s)
    - 无线模块:2.4 GHz、5.0 GHz IEEE 802.11 b/g/n/ac无线,支持蓝牙5.0、BLE,支持内部或外部天线选择
    - 以太网:千兆以太网PHY,支持IEEE 1588
    - PCIe接口:1条PCIe 1-lane主机,Gen 2 (5Gbps)
    - USB接口:1个USB 2.0端口(高速)
    - GPIO:28个引脚,支持1.8V或3.3V信号电平和多种外设选项
    - HDMI接口:2个HDMI 2.0端口(最高支持4Kp60)
    - 显示接口:1个双通道MIPI DSI显示端口,1个四通道MIPI DSI显示端口
    - 摄像头接口:1个双通道MIPI CSI相机端口,1个四通道MIPI CSI相机端口
    - 电源输入:单个+5V电源输入


    3. 产品特点和优势



    CM4具有多项显著的特点和优势:
    - 强大的处理能力:配备四核Cortex-A72处理器,性能卓越。
    - 丰富的接口支持:除了常见的HDMI和USB接口外,还增加了PCIe、MIPI DSI/CSI、SDIO等新接口,提供了更多的灵活性和扩展性。
    - 低功耗设计:通过WL_nDisable和BT_nDisable引脚可以灵活控制无线模块的启用和禁用,降低功耗。
    - 高可靠性:支持IEEE 1588,确保以太网连接的高精度时间同步。


    4. 应用案例和使用建议



    CM4适合广泛的应用场景,如工业自动化、数字标牌、智能家居等。例如,在数字标牌应用中,可以通过CM4的HDMI接口连接高分辨率显示屏,并利用MIPI DSI接口连接触摸屏,实现交互式体验。

    使用建议:
    - 在部署CM4时,应注意确保无线模块有足够的空间和良好的散热条件,以保证最佳性能。
    - 利用config.txt配置文件设置天线模式,根据实际需求选择内部或外部天线。


    5. 兼容性和支持



    - 兼容性:CM4的设计旨在与现有的Raspberry Pi生态系统兼容,同时也提供多种接口供其他外部设备连接。
    - 技术支持:Raspberry Pi官方提供详细的文档和支持,包括固件更新、驱动程序和社区支持资源。


    6. 常见问题与解决方案



    - Q: 如何禁用无线模块?
    - A: 通过WL_nDisable引脚将该引脚置低,即可禁用无线模块。

    - Q: 如何确保以太网连接的稳定性?
    - A: 使用标准的1:1 RJ45 MagJack连接,确保电线正确匹配,并增加ESD保护电路。


    7. 总结和推荐



    Raspberry Pi Compute Module 4凭借其强大的处理能力和丰富的接口支持,成为工业级应用的理想选择。它不仅具备高可靠性和低功耗的特点,还为开发者提供了极大的灵活性。如果你正在寻找一个功能强大且易于集成的计算模块,CM4无疑是一个值得考虑的选择。

CM4108000参数

参数
类型 -
接口 1×PCIe 1x,Gen 2(5Gbps)1×USB 2.0高速接口1×SDIO 2.0
工作电压 5V
安装方式 桌面安装
零件状态 在售

CM4108000厂商介绍

Raspberry Pi是一家英国的慈善组织,成立于2009年,旨在促进学校的基础计算机科学教育。它以生产低成本、信用卡大小的单板计算机而闻名,这些计算机被广泛用于教育、业余爱好者项目、工业自动化和物联网等多个领域。

Raspberry Pi的产品主要分为以下几类:
1. Raspberry Pi系列:包括Raspberry Pi 1、2、3、4等型号,每个型号都有不同的性能和功能。
2. Raspberry Pi Zero系列:更小、更便宜的版本,适合便携式项目。
3. Raspberry Pi Compute Module系列:为嵌入式系统设计,提供灵活的集成选项。
4. Raspberry Pi Pico:一个微控制器,用于更小的项目和物联网应用。

Raspberry Pi的优势在于:
- 成本效益:价格低廉,使得个人和教育机构都能负担得起。
- 灵活性:可以运行多种操作系统,支持广泛的编程语言。
- 社区支持:拥有一个活跃的开发者社区,提供大量的教程和资源。
- 教育价值:适合编程和电子工程的初学者,帮助他们学习基础的计算机科学知识。
- 多功能性:适用于从简单的教育项目到复杂的工业应用的各种场景。

CM4108000数据手册

厂牌 PDF简要描述 下载
RASPBERRY PI 树莓派 RASPBERRY PI CM4108000 CM4108000数据手册

CM4108000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 715.984
50+ ¥ 692.69
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 715.98
