CM4104000

产品分类: 树莓派
厂牌: RASPBERRY PI
产品描述: SC0671单板计算机 1.5GHz 4 内核 4GB RAM ARM Cortex-A72
供应商型号: 14M-CM4104000
供应商: 云汉优选
标准整包数: 1
RASPBERRY PI 树莓派 CM4104000

CM4104000概述


    产品简介


    概述

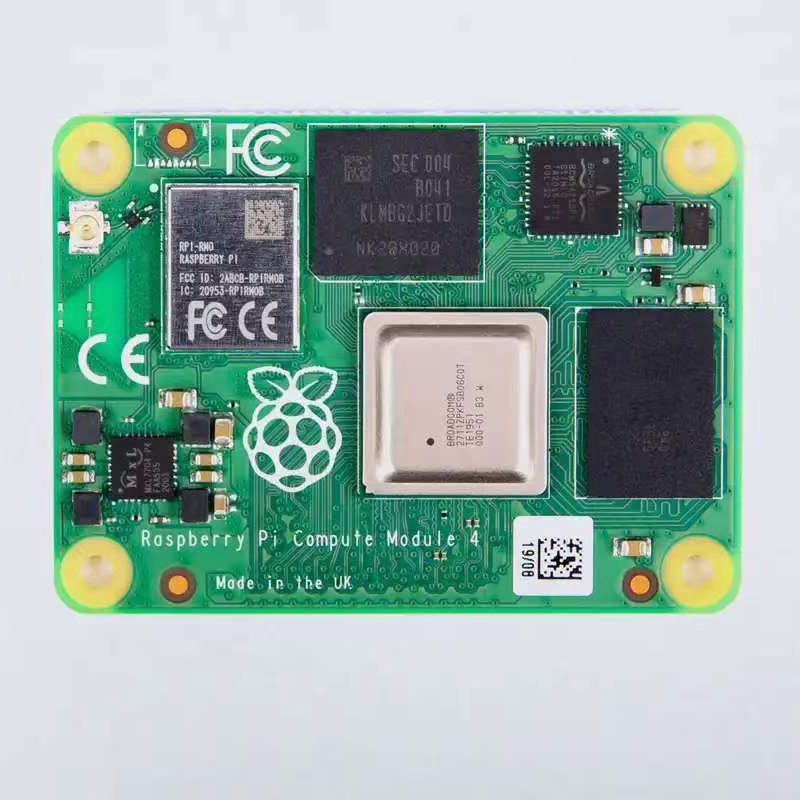

    Raspberry Pi Compute Module 4(CM4)是一款系统级模块(SoM),集成了处理器、内存、eMMC闪存以及支持电路。这些模块允许设计师在其定制系统和形态中利用Raspberry Pi的硬件和软件堆栈。此外,这些模块提供了比Raspberry Pi板卡更多的输入输出接口,为设计者提供了更多选择。CM4的设计灵感来源于Raspberry Pi 4 Model B,并且可以根据成本敏感的应用需求提供不带内置eMMC版本的Lite版本。
    应用领域
    CM4主要用于各种需要高性能计算能力和多样化连接选项的嵌入式系统。它特别适合应用于工业自动化、数字标牌、智能家电、远程控制系统等领域。

    技术参数


    - 处理器:Broadcom BCM2711,四核Cortex-A72 (ARM v8) 64位SoC @ 1.5GHz
    - 尺寸:55mm × 40mm × 4.7mm
    - 存储选项:
    - RAM:1GB, 2GB, 4GB, 或 8GB LPDDR4-3200 SDRAM 带ECC
    - 内置eMMC闪存:0GB(CM4Lite),8GB, 16GB, 或 32GB
    - 峰值eMMC带宽:100MB/s(比前代快四倍)
    - 无线通信:支持2.4GHz/5.0GHz IEEE 802.11 b/g/n/ac无线和蓝牙5.0,BLE
    - 以太网:千兆以太网PHY,支持IEEE 1588标准
    - PCIe接口:1 × 1-lane PCIe Gen 2
    - USB接口:1 × USB 2.0 高速端口
    - GPIO:28个GPIO,支持1.8V或3.3V信号和多种外设选项
    - HDMI:2 × HDMI 2.0端口,支持最高4Kp60分辨率
    - MIPI DSI:两个通道
    - MIPI CSI-2:两个通道
    - 电源:单路+5V电源输入

    产品特点和优势


    - 高性能:采用四核Cortex-A72处理器,提供强大的处理能力。
    - 丰富的接口:提供了包括PCIe、USB 2.0、GPIO在内的多种接口,大大扩展了应用范围。
    - 低功耗:通过WLnDisable和BTnDisable引脚可以有效降低无线网络模块和蓝牙模块的功耗。
    - 灵活配置:支持多种内存和存储选项,满足不同应用的需求。

    应用案例和使用建议


    应用案例
    - 工业自动化:利用CM4的高性能计算能力和多样化的连接选项,可以实现高效的工业控制和数据采集。
    - 数字标牌:CM4的HDMI和GPIO接口可以方便地连接显示器和其他外围设备,适用于复杂的显示和交互应用。
    - 智能家居:通过CM4的无线通信和GPIO接口,可以构建高效的智能家居系统。
    使用建议
    - 散热管理:尽管CM4具有良好的热性能,但在高温环境下仍需注意散热措施,确保系统稳定运行。
    - 无线设置:根据应用需求合理设置WLnDisable和BTnDisable引脚,避免不必要的功耗。

    兼容性和支持


    - 兼容性:CM4支持广泛的外围设备和操作系统,如Linux等。对于第三方无线天线,需单独认证以确保兼容性。
    - 支持:Raspberry Pi Ltd提供详尽的技术文档和支持服务,包括软件更新和硬件检查清单。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查电源连接是否正常,重启设备 |
    | 系统响应慢 | 确认内存和存储选项是否匹配要求,升级固件 |
    | 无线连接不稳定 | 检查WLnDisable和BTnDisable配置,重置无线模块 |

    总结和推荐


    Raspberry Pi Compute Module 4 是一款强大且灵活的嵌入式计算模块,适用于各种高性能计算和通信需求。其丰富的接口、高性能的处理器以及灵活的配置选项使其在市场上具备显著的竞争优势。尽管使用时需要注意一些细节,但总体而言,CM4是一个值得推荐的产品,能够满足广泛的应用需求。

CM4104000参数

参数
接口 1×PCIe 1x,Gen 2(5Gbps)1×USB 2.0高速接口1×SDIO 2.0
工作电压 5V
类型 -
安装方式 桌面安装
零件状态 在售

CM4104000厂商介绍

Raspberry Pi是一家英国的慈善组织,成立于2009年,旨在促进学校的基础计算机科学教育。它以生产低成本、信用卡大小的单板计算机而闻名,这些计算机被广泛用于教育、业余爱好者项目、工业自动化和物联网等多个领域。

Raspberry Pi的产品主要分为以下几类:
1. Raspberry Pi系列:包括Raspberry Pi 1、2、3、4等型号,每个型号都有不同的性能和功能。
2. Raspberry Pi Zero系列:更小、更便宜的版本,适合便携式项目。
3. Raspberry Pi Compute Module系列:为嵌入式系统设计,提供灵活的集成选项。
4. Raspberry Pi Pico:一个微控制器,用于更小的项目和物联网应用。

Raspberry Pi的优势在于:
- 成本效益:价格低廉,使得个人和教育机构都能负担得起。
- 灵活性:可以运行多种操作系统,支持广泛的编程语言。
- 社区支持:拥有一个活跃的开发者社区,提供大量的教程和资源。
- 教育价值:适合编程和电子工程的初学者,帮助他们学习基础的计算机科学知识。
- 多功能性:适用于从简单的教育项目到复杂的工业应用的各种场景。

CM4104000数据手册

厂牌 PDF简要描述 下载
RASPBERRY PI 树莓派 RASPBERRY PI CM4104000 CM4104000数据手册

CM4104000封装设计

查看详情并下载
Symbol
Footprint
3D Model
