ED-CM4NANO10-1408-C

产品分类: 树莓派
产品描述: 8V~18V DC 1 x 支持PoE供电10/100M/1000以太网(需配官方PoE HAT)2 x USB3.0(外置)1 x USB3.0(内置)1 x USB2.0 DIN导轨安装,墙壁安装,桌面安装
供应商型号: ED-CM4NANO10-1408-C
供应商: 云汉优选
标准整包数: 1
EDATEC/上海晶珩 树莓派 ED-CM4NANO10-1408-C

ED-CM4NANO10-1408-C概述

    ED-CM4NANO V1.0 技术手册解析

    产品简介

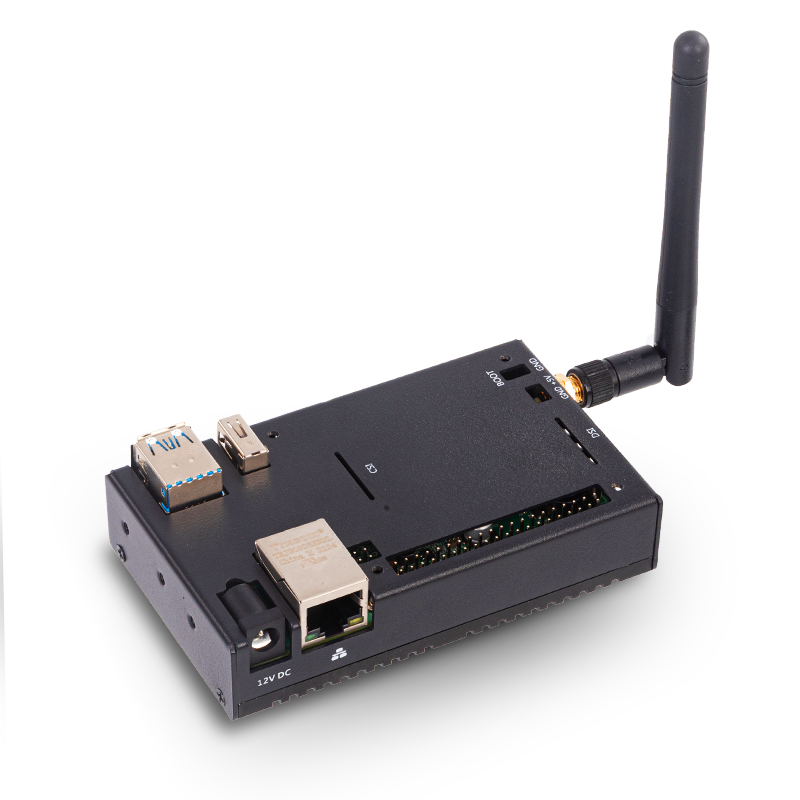

    ED-CM4NANO 是 EDA Technology Co.,LTD 公司开发的一款基于 Raspberry Pi Compute Module 4(简称 CM4)的工业嵌入式计算机。该产品专为工业应用设计,旨在提供高性能和可靠的计算解决方案。ED-CM4NANO 主要应用于自动化控制系统、工业物联网、视频监控、医疗设备和其他需要强大计算能力和稳定运行环境的应用场合。

    技术参数


    - 处理器:Broadcom BCM2711 4核 Cortex A72 1.5GHz (ARM v8) 64-bit CPU
    - 图形处理器:支持 H.265 (HEVC) (最高支持 4Kp60 解码),H.264 (最高支持 1080p60 解码, 1080p30 编码)
    - 内存:1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM
    - 内置存储:8GB/16GB/32GB eMMC
    - 外部存储:1 x microSD 卡座
    - 无线通信:2.4G/5.8G WiFi 兼容 IEEE 802.11 b/g/n/ac 标准;Bluetooth 5.0 BLE
    - 接口:
    - 1 x CSI 接口,支持 5M & 8M 像素摄像头模组
    - 1 x HDMI 接口
    - 1 x DSI 接口,支持官方显示屏
    - 2 x USB3.0 (外置)
    - 1 x USB3.0 (内置)
    - 1 x USB2.0
    - 1 x 以太网 (支持 PoE 供电)
    - 电源:12~18V DC 输入,5V@2A 和 3.3V@1.5A 输出
    - 工作温度范围:-25~60°C
    - 尺寸:103 mm (L) x 62 mm (W) x 21.5 mm (H)

    产品特点和优势


    ED-CM4NANO 具有多项独特的优势和特点:
    1. 高集成度和扩展性:支持多种内存和存储选项,同时提供强大的 40 针扩展接口和内置 USB3.0 Type C 接口,方便用户进行定制化扩展。
    2. 高性能计算能力:配备高性能的 4 核 ARM Cortex A72 CPU 和强大的 GPU,能够高效处理复杂的图形和视频任务。
    3. 可靠的工业级设计:具备宽温工作范围(-25~60°C),并通过铝合金散热片确保在高温环境中稳定运行。
    4. 丰富的接口支持:提供了多个高速接口(如 HDMI、USB、CSI 和 DSI),支持各种外设和传感器,满足不同应用场景的需求。

    应用案例和使用建议


    ED-CM4NANO 广泛应用于多种行业和应用场景,例如:
    1. 自动化控制系统:可作为 PLC 或 SCADA 系统的一部分,提供实时的数据采集和处理功能。
    2. 工业物联网:用于构建工业传感器网络,实现设备状态监控和数据分析。
    3. 视频监控:结合高清摄像头,用于公共场所的安全监控和远程监测。
    使用建议:
    - 对于需要大数据量存储的应用,建议使用外接的 microSD 卡来储存用户数据,以减少内置 eMMC 的压力。
    - 对于复杂的视频处理任务,建议选用 8GB 或更高内存配置,以保证流畅的操作体验。

    兼容性和支持


    ED-CM4NANO 与 Raspberry Pi 官方的 PoE HAT 兼容,支持多种扩展卡和外设。厂商提供了详尽的技术文档和支持服务,包括硬件维护、软件升级和故障排查指南,确保用户能够充分利用其性能和功能。

    常见问题与解决方案


    1. 问题:系统启动慢
    - 解决方案:检查电源输入是否稳定,尝试更换电源适配器。

    2. 问题:无线信号弱
    - 解决方案:确认 WiFi/BT 模块已正确连接,尝试使用外置天线增强信号。
    3. 问题:USB 设备不识别
    - 解决方案:确保 USB 设备驱动已正确安装,重新插拔 USB 设备或尝试其他 USB 端口。

    总结和推荐


    ED-CM4NANO 是一款功能全面且高度可扩展的工业嵌入式计算机,适用于各种严苛的工作环境。其高性能的处理器、丰富的接口和坚固的设计使其成为众多工业应用的理想选择。强烈推荐给需要高性能计算平台和稳定工作环境的专业用户和企业。

ED-CM4NANO10-1408-C参数

参数
工作电压 8V~18V DC
类型 -
接口 1 x 支持PoE供电10/100M/1000以太网(需配官方PoE HAT)2 x USB3.0(外置)1 x USB3.0(内置)1 x USB2.0
安装方式 DIN导轨安装,墙壁安装,桌面安装

ED-CM4NANO10-1408-C厂商介绍

EDATEC公司是一家专注于提供先进电子制造服务的公司,其主要产品包括电子组件和系统。以下是EDATEC公司的一些主要产品分类和应用领域:

1. 电子组件:EDATEC提供各种电子组件,包括电阻、电容、电感、二极管、晶体管等,这些组件广泛应用于消费电子、工业控制、通信设备、汽车电子等领域。

2. 电路板:EDATEC设计和制造各种类型的电路板,如PCB、FPCB、RFPCB等,这些电路板被广泛应用于计算机、通信、医疗设备、汽车电子等高科技领域。

3. 电子系统:EDATEC还提供完整的电子系统解决方案,包括电源管理系统、信号处理系统、控制系统等,这些系统被广泛应用于****、**、工业自动化等领域。

EDATEC的优势在于:

1. 技术创新:EDATEC不断进行技术创新,开发出性能更优、可靠性更高的电子组件和系统。

2. 定制服务:EDATEC提供定制化的电子制造服务,满足客户的个性化需求。

3. 质量控制:EDATEC拥有严格的质量控制体系,确保产品的可靠性和一致性。

4. 快速响应:EDATEC能够快速响应客户需求,提供及时的技术支持和服务。

ED-CM4NANO10-1408-C数据手册

厂牌 PDF简要描述 下载
EDATEC/上海晶珩 树莓派 EDATEC/上海晶珩 ED-CM4NANO10-1408-C ED-CM4NANO10-1408-C数据手册

ED-CM4NANO10-1408-C封装设计

查看详情并下载
Symbol
Footprint
3D Model
