HACS712ELCTR-20A-T

产品分类: 电流传感器
产品描述:
供应商型号: HACS712ELCTR-20A-T SOP-8
供应商: 国内现货
标准整包数: 3000

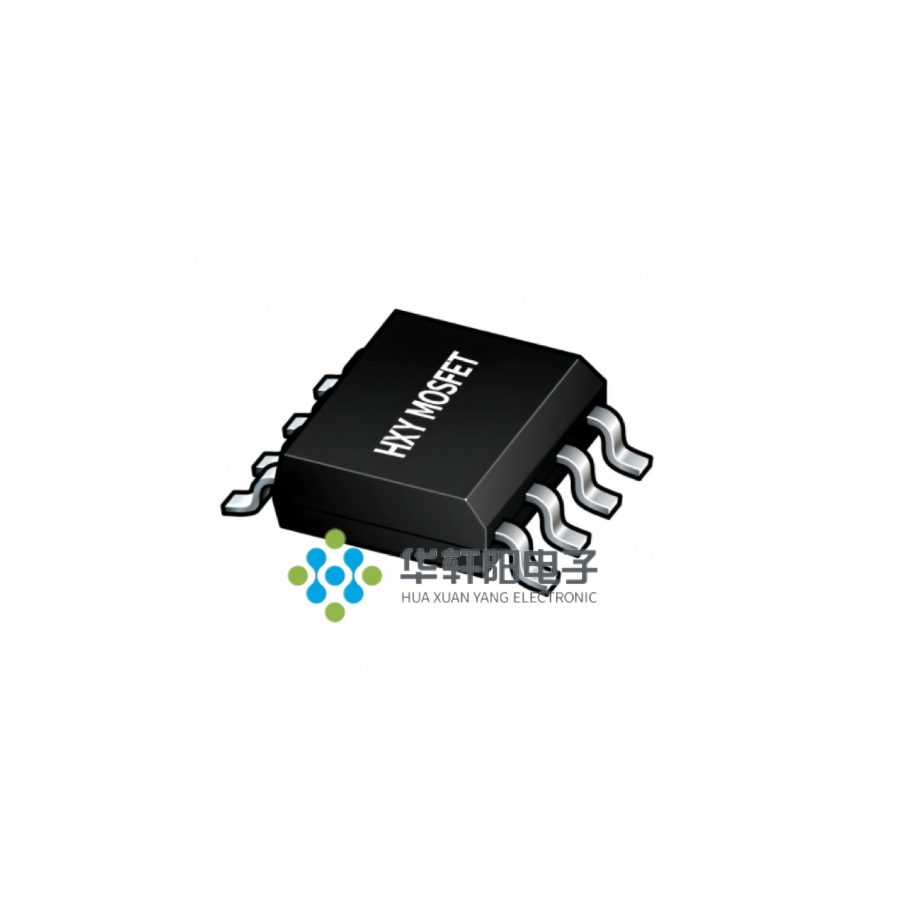

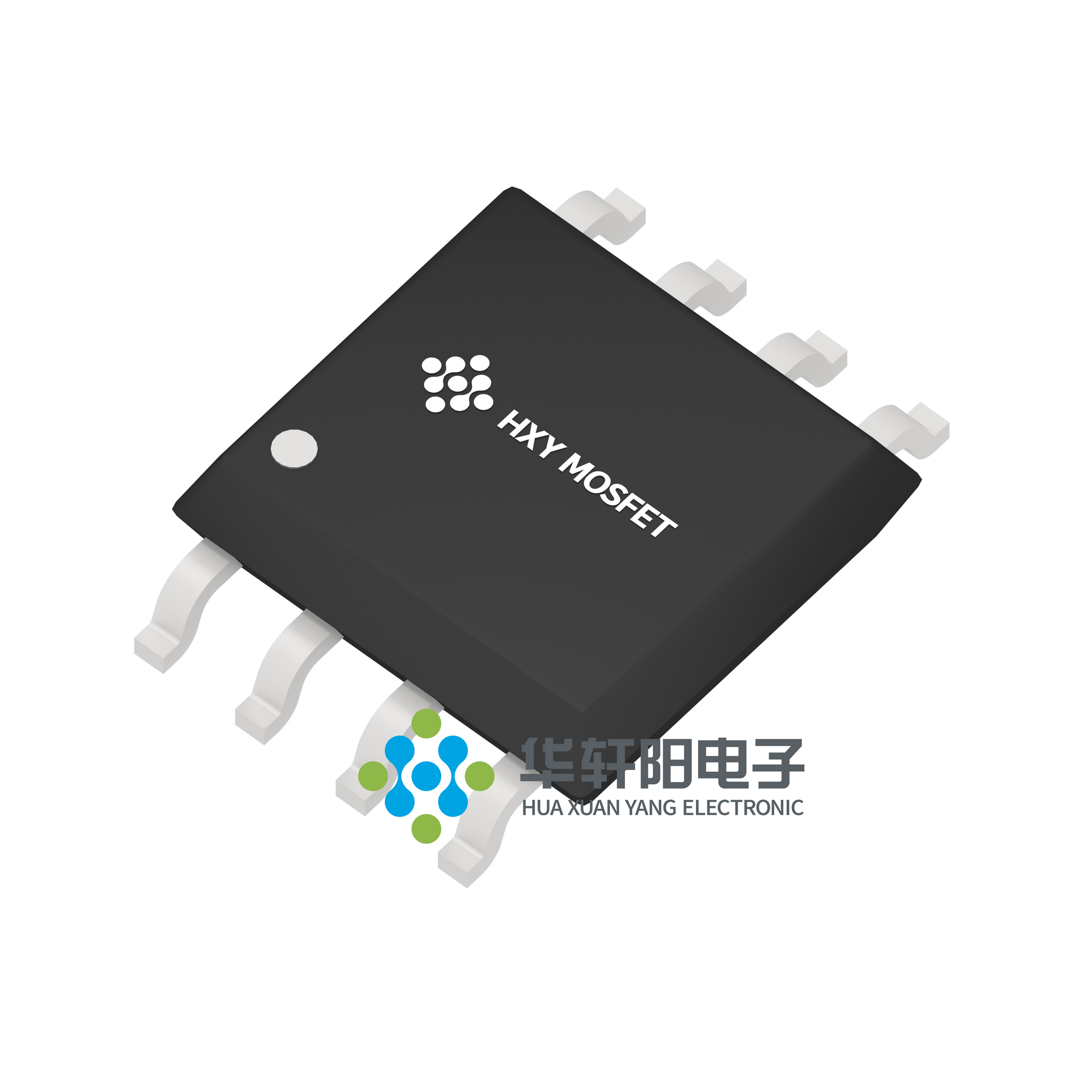

HXY MOSFET/深圳华轩阳电子 电流传感器 HACS712ELCTR-20A-T

HACS712ELCTR-20A-T概述


    产品简介


    HACS712ELCTR 是一款高精度霍尔效应电流传感器,能够有效测量交流(AC)或直流(DC)电流。该传感器广泛应用于工业、消费类电子产品以及通信设备中,例如逆变器电流检测、电机相电流检测、光伏逆变器、电池负载测试系统、电流变压器、开关电源和过载保护装置等。

    技术参数


    - 工作电压: 4.5V~5.5V
    - 静态共模输出点: 50%VCC
    - 测量范围: 5A/20A/30A
    - 隔离电压: 2500V
    - 带宽: 120kHz
    - 响应时间: 4μs(典型值)
    - 稳定性:
    - 在25°C到150°C之间: 1.5%
    - 在-40°C到25°C之间: 1%
    - 低噪声模拟信号路径
    - 强抗干扰能力
    - 对外部压力具有高抵抗力,磁场参数不受外部压力影响
    - 静电放电(ESD): 5kV(HBM)
    - 工作温度范围: -40℃~150℃
    - 比例输出,双向电流

    产品特点和优势


    HACS712ELCTR 霍尔效应电流传感器集成了高精度和低噪声的线性霍尔电路以及低阻抗主电流回路导体。当采样电流流过主电流回路时,生成的磁场在霍尔电路上感应出相应的电信号,再通过信号处理电路输出电压信号,从而使得产品输出严格正比于测量电流值。该传感器具有以下特点和优势:
    - 高精度和低噪声: 采用先进的BCDMOS工艺制造,内部集成高灵敏度霍尔传感器、霍尔信号前置放大器、高精度霍尔温度补偿单元、振荡器和动态偏移消除电路等。
    - 宽温度范围: 能够在-40℃到150℃的工作温度范围内稳定运行。
    - 高带宽: 120kHz的带宽确保了快速的响应速度。
    - 抗干扰能力强: 能够有效抵抗外部机械应力和磁场变化的影响。
    - 低功耗: 工作电流仅为9mA~13mA。
    - 封装和认证: 采用SOP-8封装,符合RoHS标准。

    应用案例和使用建议


    应用案例
    1. 逆变器电流检测:用于监控和控制逆变器中的电流。
    2. 电机相电流检测:用于电机驱动系统的实时电流监测。
    3. 光伏逆变器:监控光伏系统的电流输入和输出。
    4. 电池负载测试系统:用于电池的充放电测试和性能评估。
    使用建议
    - 滤波电容: 在传感器的VCC和GND之间连接滤波电容CVcc,在输出端连接可选滤波电容CVout。
    - 正确接线: 将测量电流的引脚1和2短接在一起作为输入端,引脚3和4短接在一起作为输出端。
    - 环境条件: 确保传感器工作在-40℃到150℃的工作温度范围内。

    兼容性和支持


    HACS712ELCTR 霍尔效应电流传感器具有良好的兼容性,可以与其他电子元件或设备一起使用。供应商提供技术支持和维护服务,用户可以通过官网了解更多的支持信息和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作电压超过规定范围 | 请检查并调整电源电压,使其在4.5V到5.5V之间。 |
    | 输出信号不稳定 | 检查是否有外部干扰源,如电磁干扰或机械振动,并采取相应措施。 |
    | 静态电压输出误差大 | 重新校准传感器,确保在零电流条件下输出为50%VCC。 |

    总结和推荐


    HACS712ELCTR 高精度霍尔效应电流传感器是一款高性能的电流检测器件,适用于多种工业和消费类电子应用。它具有高精度、低噪声、宽温度范围和强抗干扰能力等优点,能够在严苛的环境下保持稳定的性能。根据上述技术参数和特点,我们强烈推荐使用这款传感器,特别是对于需要精确电流测量的应用场合。

HACS712ELCTR-20A-T参数

参数
磁类型 -
输出类型 -
灵敏度 -
最大工作供电电压 -
线性度 -
最小工作供电电压 -
响应时间 -
精度 -
检测电流 -
最大供电电流 -

HACS712ELCTR-20A-T厂商介绍

HXY MOSFET公司是一家专业从事MOSFET(金属氧化物半导体场效应晶体管)研发、生产和销售的企业。公司主营产品包括N沟道和P沟道MOSFET,这些产品广泛应用于以下领域:

1. 电源管理:用于电源转换、电压调节和电源保护。
2. 消费电子:在智能手机、平板电脑等设备中用于功率放大和信号处理。
3. 工业控制:在自动化设备和电机驱动中实现精确控制。
4. 汽车电子:在电动汽车和混合动力汽车中用于电池管理、电机控制等。

HXY MOSFET的优势在于:

- 高性能:提供高效率、低功耗的解决方案。
- 可靠性:严格的质量控制确保产品的长期稳定性。
- 定制服务:根据客户需求提供定制化的MOSFET解决方案。
- 技术支持:提供专业的技术支持和应用指导,帮助客户优化设计。

HXY MOSFET公司致力于为客户提供高质量的产品和服务,以满足不断变化的市场需求。

HACS712ELCTR-20A-T数据手册

厂牌 PDF简要描述 下载
HXY MOSFET/深圳华轩阳电子 电流传感器 HXY MOSFET/深圳华轩阳电子 HACS712ELCTR-20A-T HACS712ELCTR-20A-T数据手册

HACS712ELCTR-20A-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.162
9000+ ¥ 3.1093
15000+ ¥ 3.0303
库存: 300000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 9486
