44420037 + 73028500

产品分类: 圆形连接器
厂牌: LAPP
产品描述: Lapp M23圆形连接器插头, EPIC CIRCON系列, 17芯, 电缆安装, 焊接
供应商型号: ET-1437372
供应商: 海外现货
标准整包数: 1

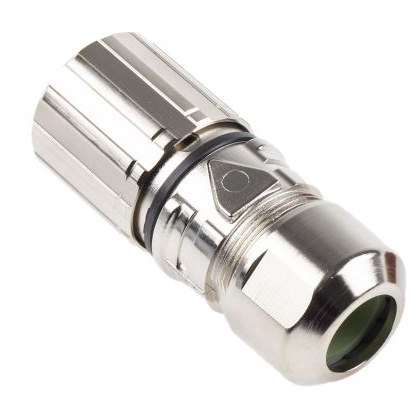

LAPP 圆形连接器 44420037 + 73028500

44420037 + 73028500概述

    EPIC® CIRCON M23 系列:紧凑型信号连接器
    EPIC® CIRCON M23系列是为工业应用设计的高性能圆形信号连接器,符合DIN标准EN61984,并采用了M23螺纹连接外壳。这些连接器提供耦合器、接插件和面板安装配置,适用于简单电缆到电缆及电缆到机器的要求。它们特别适合于塑料、印刷、分析仪器、机器人和机床等行业中的控制信号传输和伺服驱动编码器反馈应用。

    产品简介


    - 产品类型:圆形信号连接器
    - 主要功能:控制信号传输和伺服驱动编码器反馈
    - 应用领域:塑料、印刷、分析仪器、机器人、机床和其他需要紧凑且坚固连接器的工业或商业应用

    技术参数


    - 额定电压:6、7、8+1、9极 - 150V;12、16极 - 100V;17极 - 50V
    - 额定电流:6、7极 - 14A;8+1、9、12、16、17极 - 7A
    - 冲击电压:0.8kV
    - 接触电阻:<5毫欧姆
    - 插拔次数:最低100次
    - 温度范围:-25°C至+125°C
    - 防护等级:IP67/IP68(10小时/1米)
    - 导线规格:压接1mm - 0.14-1.0mm²(24-18 AWG);2mm - 1.0-2.5mm²(18-14 AWG)
    - 电缆直径:7.0至13.5毫米
    - 材料:壳体:镀镍锌合金;插入件:PA、PBT,UL94 V-0;接触点:镀金铜合金;密封件:FPM

    产品特点和优势


    - 耐用性:镀镍锌合金壳体,具有出色的抗振动和抗腐蚀能力
    - 电磁兼容性:内置EMC屏蔽环,提供电磁干扰保护和360度屏蔽
    - 识别标记:不同颜色的标记环确保正确的配对选择
    - 易于组装:高可靠性和长寿命,适用于恶劣工业环境

    应用案例和使用建议


    EPIC® CIRCON M23系列连接器广泛应用于工业设备的控制和信号传输、伺服反馈等领域。例如,在使用Siemens伺服反馈系统时,可选用OLFLEX® 190/190 CY电缆与M23连接器配合使用。对于持续弯曲应用,可以选择OLFLEX®-FD 890/890 CY等柔性电缆。在实际应用中,建议根据具体需求选择合适的电缆和连接器组合,并考虑系统的整体布线规划以提高可靠性。

    兼容性和支持


    EPIC® CIRCON M23系列连接器与多种工业控制和数据电缆兼容,如Siemens和Indramat的伺服反馈电缆。LAPP公司还提供了全面的技术支持和维护服务,包括工具和配件的供应。

    常见问题与解决方案


    1. 问题:连接不稳定
    - 解决办法:检查电缆和连接器的匹配情况,确保使用正确的连接器型号和电缆规格。
    2. 问题:接触电阻过高
    - 解决办法:清洁连接器端子,检查是否有氧化或损伤,并重新压接或焊接。
    3. 问题:防水性能不佳
    - 解决办法:确认使用正确的密封圈和紧固件,并进行IP67/IP68测试验证。

    总结和推荐


    EPIC® CIRCON M23系列连接器以其卓越的耐用性、高性能和广泛的兼容性在工业应用中表现优异。该产品适合需要紧凑且坚固连接器的应用场景,并能够有效提升系统的稳定性和可靠性。因此,我们强烈推荐此系列产品用于各种工业设备的控制信号传输和伺服驱动反馈应用。

44420037 + 73028500参数

参数
端接 -
额定电流 7A
外壳材料 镀镍Zinc
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
安装方式 导线安装

44420037 + 73028500厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

44420037 + 73028500数据手册

厂牌 PDF简要描述 下载
LAPP 圆形连接器 LAPP 44420037 + 73028500 44420037 + 73028500数据手册

44420037 + 73028500封装设计

查看详情并下载
Symbol
Footprint
3D Model
