44420037 + 73002716

产品分类: 圆形连接器
厂牌: LAPP
产品描述: Lapp M23圆形连接器插座, EPIC CIRCON系列, 12芯, 电缆安装, 焊接, IP68
供应商型号: ET-1437371
供应商: 海外现货
标准整包数: 1

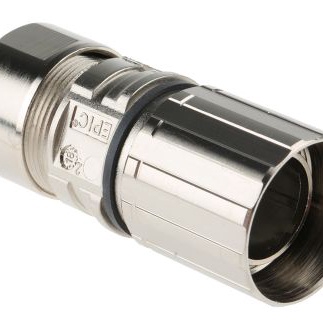

LAPP 圆形连接器 44420037 + 73002716

44420037 + 73002716概述

    EPIC® CIRCON M23 系列圆形信号连接器技术手册

    1. 产品简介


    EPIC® CIRCON M23 系列圆形信号连接器是专为工业应用设计的高可靠性连接器。它们符合 DIN 标准 EN61984,具备标准的 M23 螺纹连接外壳。这些连接器提供耦合器、连接器和面板安装配置,适用于电缆对电缆和电缆对机器的要求。它们特别适合于塑料、印刷、分析仪器、机器人和机床等行业中的控制信号传输和伺服驱动编码反馈应用。此外,它们也可用于任何需要紧凑且坚固连接器的工业或商业应用场合。

    2. 技术参数


    EPIC® CIRCON M23 连接器的主要技术参数如下:
    - 接触数: 6, 7, 8+1, 9, 12, 16, 17
    - 额定电压:
    - 6, 7, 8+1, 9 极: 150V
    - 12, 16 极: 100V
    - 17 极: 50V
    - 额定电流:
    - 6 和 7 极: 14A
    - 8+1, 9, 12, 16, 17 极: 7A
    - 冲击电压: 0.8kV
    - 接触电阻: <5mΩ
    - 插拔次数: ≥100次
    - 温度范围: -25°C 到 +125°C
    - 防护等级: IP67/68 (10小时/1米)
    - 线径:
    - 压接: 1mm: 0.14-1.0mm² (24-18 AWG); 2mm: 1.0-2.5mm² (18-14 AWG)
    - 焊接: 1mm: ≤1mm² (18 AWG); 2mm: ≤2.5mm² (14 AWG)
    - 电缆直径: 7.0 至 13.5 mm
    - 材料:
    - 外壳: 镀镍锌
    - 插头: PA, PBT, UL94 V-0
    - 接触件: 金镀铜合金
    - 密封件: FPM

    3. 产品特点和优势


    EPIC® CIRCON M23 连接器具有许多内在特性,可为应用带来优势并显著提高客户满意度。这些特性使它成为市场上最友好的连接器之一,确保快速、简单的组装,高可靠性和长寿命的不间断服务。此外,它们还具有以下特点:
    - 坚固的镀镍压铸锌外壳
    - 电机驱动和移动组件的正向振动保护
    - 内置 EMC 电缆夹提供应力消除、IP67/IP68 保护及 360 度屏蔽
    - 标识字段和独特的彩色标记夹提供明确的识别和视觉差异
    - 颜色编码的键环

    4. 应用案例和使用建议


    EPIC® CIRCON M23 连接器广泛应用于各种工业设备,如工业控制和信号传输,以及伺服反馈系统。例如,它们可以与 OLFLEX® 190/190 CY、OLFLEX® 490P/490 CP、OLFLEX® 590P/590 CP 等工业电缆配合使用。在连续弯曲应用中,可以选择使用 OLFLEX®-FD 890/890 CY、OLFLEX®-FD 891/891 CY 等柔性电缆。根据具体的应用需求,可以灵活选择不同的电缆/连接器组合。
    使用建议:
    - 确保正确选择合适的接触数和线径以满足特定的应用要求。
    - 在极端环境下使用时,注意定期检查密封件的完整性,以确保长期可靠的连接。
    - 为保证最佳性能,建议使用配套的 LAPP 工具进行安装。

    5. 兼容性和支持


    EPIC® CIRCON M23 系列连接器与其相应的电缆和工具完全兼容。LAPP 提供全面的技术支持和售后服务,包括安装指南、维修服务等。您可以访问 www.lappusa.com、www.lappcanada.com 或 www.lappmexico.com 获取更多支持信息。

    6. 常见问题与解决方案


    - 问题: 插头插入后接触不良?
    - 解决方案: 检查插针是否损坏,重新压接或焊接接触点。

    - 问题: 密封圈失效导致水渗入?
    - 解决方案: 更换新的密封圈,并确保正确的装配方法。
    - 问题: 温度过高导致插头过热?
    - 解决方案: 检查电线规格是否符合要求,确保足够的冷却空间。

    7. 总结和推荐


    EPIC® CIRCON M23 系列连接器凭借其坚固耐用的设计、高性能和广泛的适用性,在工业应用中表现出色。其独特的优势使其在市场上具有很强的竞争力。无论是工业设备、机器人还是机床,这些连接器都是理想的选择。因此,强烈推荐使用 EPIC® CIRCON M23 系列连接器来提升您的工业自动化系统的性能和可靠性。
    如有进一步的技术咨询或购买需求,请联系当地 LAPP 办事处:800-774-3539。
    希望这篇文章能为您提供有关 EPIC® CIRCON M23 系列连接器的全面了解。如果您有任何疑问或需要进一步的帮助,请随时联系我们。

44420037 + 73002716参数

参数
外壳材料 Zinc
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
额定电流 7A
安装方式 导线安装
应用等级 工业级

44420037 + 73002716厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

44420037 + 73002716数据手册

厂牌 PDF简要描述 下载
LAPP 圆形连接器 LAPP 44420037 + 73002716 44420037 + 73002716数据手册

44420037 + 73002716封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.8369 ¥ 285.922
5+ $ 33.5469 ¥ 283.4711
10+ $ 32.371 ¥ 273.5352
25+ $ 30.3992 ¥ 256.8735
75+ $ 26.4295 ¥ 223.3296
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 285.92
