44420037 + 73002720

产品分类: 圆形连接器
厂牌: LAPP
产品描述: Lapp M23圆形连接器插头, EPIC CIRCON系列, 12芯, 电缆安装, 焊接, IP68
供应商型号: ET-1437370
供应商: 海外现货
标准整包数: 1
LAPP 圆形连接器 44420037 + 73002720

44420037 + 73002720概述

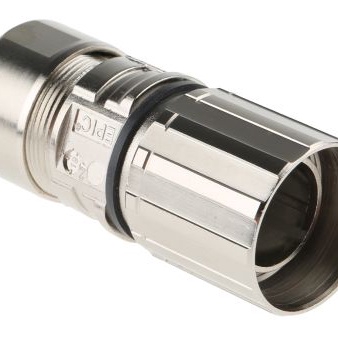

    EPIC® CIRCON M23 系列圆形信号连接器

    产品简介


    EPIC® CIRCON M23 系列圆形信号连接器是专为工业应用设计的高性能连接器。它们符合 DIN EN 61984 规范,并采用标准 M23 螺纹连接外壳。这些连接器提供耦合器、连接器和面板安装配置,适用于简单的电缆到电缆及电缆到机器的需求。EPIC® CIRCON M23 连接器特别适合于塑料、印刷、分析仪器、机器人和机床行业中的控制信号传输及伺服驱动编码反馈应用。此外,它还广泛应用于其他工业或商业领域,需要紧凑且坚固的连接器。

    技术参数


    - 额定电压:根据极数不同,分为:
    - 6、7、8+1、9 极:150 伏
    - 12、16 极:100 伏
    - 17 极:50 伏
    - 额定电流:
    - 6、7 极:14 安培
    - 8+1、9、12、16、17 极:7 安培
    - 冲击电压:0.8 千伏
    - 接触电阻:小于 5 毫欧姆
    - 插拔次数:最低 100 次
    - 温度范围:-25°C 至 +125°C
    - 防护等级:IP67/68(10小时/1米)
    - 线规:
    - 压接:1mm:0.14-1.0mm²(24-18 AWG)
    - 2mm:1.0-2.5mm²(18-14 AWG)
    - 焊接:1mm:最高 1mm²(18 AWG)
    - 2mm:最高 2.5mm²(14 AWG)
    - 电缆直径:7.0 至 13.5 mm

    产品特点和优势


    EPIC® CIRCON M23 系列连接器具有许多独特的特性和优势:
    - 坚固的镍镀锌体:提高了耐久性和可靠性。
    - 振动保护:适合用于电机驱动和移动组件。
    - 集成 EMC 电缆夹:提供应力缓解、IP67/IP68 防护及 360 度屏蔽。
    - 识别标记区域和颜色标记夹:便于正确选择和视觉区分多个连接器安装。
    - 彩色编码钥匙环:确保在多个连接器安装位置上的正确选择。

    应用案例和使用建议


    EPIC® CIRCON M23 连接器在工业设备的控制和信号传输以及伺服反馈应用中表现卓越。例如,在伺服反馈(Siemens)的应用中,可以使用 OLFLEX® 190/190 CY、OLFLEX® 490P/490 CP 和 OLFLEX® 590P/590 CP 等工业控制和数据电缆。具体搭配可以根据应用需求灵活选择,如 UNITRONIC® 190/190 CY/190 CY TP 和 UNITRONIC® 300/300CY。此外,对于伺服反馈(Indramat),也可以使用 OLFLEX®-FD 890/890 CY、OLFLEX®-FD 891/891 CY 等电缆。
    使用建议:
    - 确保正确选择合适的电缆和连接器配置。
    - 在振动环境中使用时,考虑增加额外的固定措施。
    - 根据应用需求选择适当的防护等级(如 IP67/68)。

    兼容性和支持


    EPIC® CIRCON M23 连接器与其他电子元件或设备的兼容性良好,可通过多种配置满足不同的连接需求。制造商提供全面的技术支持和维护服务,以确保长期可靠的运行。如有任何问题,可以联系技术支持团队获取帮助。

    常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触面是否有氧化或污染,重新清洁并确保紧密接触。
    - 问题2:连接器无法正确插入
    - 解决方案:确认正确的钥匙环颜色和方向,确保正确对齐。
    - 问题3:密封失效
    - 解决方案:检查密封圈是否正确安装,必要时更换新的密封圈。

    总结和推荐


    综上所述,EPIC® CIRCON M23 系列连接器以其坚固耐用、高可靠性和多功能性在工业应用中表现出色。它的各种特点和优势使其成为控制信号传输和伺服驱动应用的理想选择。推荐使用该系列连接器,特别是在需要紧凑、坚固且高度可靠的连接器的应用中。

44420037 + 73002720参数

参数
额定电流 7A
外壳材料 Zinc
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
安装方式 导线安装

44420037 + 73002720厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

44420037 + 73002720数据手册

厂牌 PDF简要描述 下载
LAPP 圆形连接器 LAPP 44420037 + 73002720 44420037 + 73002720数据手册

44420037 + 73002720封装设计

查看详情并下载
Symbol
Footprint
3D Model
