24420055+73002716

产品分类: 圆形连接器
厂牌: LAPP
产品描述: 缆普 圆形连接器插头, 12芯, 面板安装, 焊接, IP65
供应商型号: 7276248
供应商: 欧时
标准整包数: 1

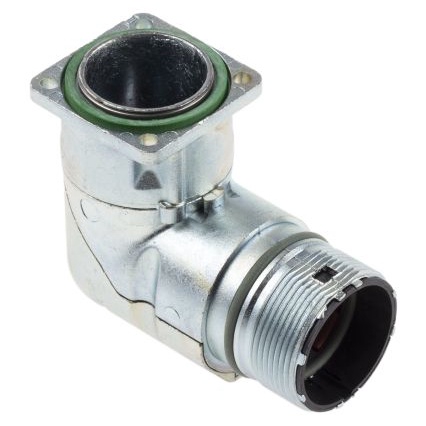

LAPP 圆形连接器 24420055+73002716

24420055+73002716概述

    EPIC® M23 Inserts 技术手册

    产品简介


    EPIC® M23 插入式组件是为圆形连接器M23设计的配件。这类插件提供了多种进一步处理的方式,适用于不同包装的M23插入式组件。这些组件可以完全组装并配备合适的焊接接触件,也可以未填充,以便用户根据需要自行装配压接或焊接接触件。M23插入式组件广泛应用于工业自动化、测量和控制技术、设备制造等领域。

    技术参数


    EPIC® M23插入式组件的主要技术参数如下:
    | 参数 | 值 |

    | 额定电压(V) | 100 |
    | 额定冲击电压(kV) | 1.5 |
    | 额定电流(A) | 7 |
    | 接触电阻(毫欧姆) | <4 |
    | 接触材料 | 黄铜,镀金 |
    | 接触数量 | 12 |
    | 端接方法 | 压接:0.14 - 1.0 mm²
    焊接:最大1.0 mm² |
    | 机械操作循环次数 | 100 |
    | 温度范围(℃) | -25至+125 |
    | 污染等级 | 3 |

    产品特点和优势


    EPIC® M23插入式组件的最大特点是其多样化的加工方式,通过不同的包装提供灵活的配置选项。组件可以预先装配带有焊接端子,也可以留空以供用户自行装配压接或焊接端子。这使得EPIC® M23插入式组件在多种应用场景中具有高度的灵活性和适应性。此外,它们能够在广泛的温度范围内(-25℃至+125℃)稳定运行,显示出优异的耐用性和可靠性。

    应用案例和使用建议


    EPIC® M23插入式组件适用于多种复杂的应用环境,例如工业自动化系统、测量仪器和控制设备。对于需要高度可靠连接的应用场合,如工厂生产线上的设备,EPIC® M23插入式组件能够确保稳定的电力传输和信号传递。针对不同需求,可以使用无填充组件进行灵活装配,或选用已预装焊接端子的组件以加快安装速度。
    使用建议:
    - 在高污染环境中使用时,建议采用额外的防护措施。
    - 为了实现最佳的电气性能,建议严格按照制造商提供的技术规范进行装配。
    - 对于需要频繁插拔的应用场景,应选择更高耐久性的组件,以延长使用寿命。

    兼容性和支持


    EPIC® M23插入式组件兼容所有类型的M23外壳。每个组件都设计为与相应型号的另一组件配合使用,确保完美的对接和功能。厂商还提供了详尽的技术文档和支持服务,以帮助客户解决问题和优化应用效果。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    | 问题 | 解决方案 |

    | 插入时遇到阻力 | 确保正确对齐和用力均匀 |
    | 连接后接触不良 | 检查接触表面是否有污物,必要时清洁 |
    | 高温环境下出现故障 | 确认使用符合高温要求的组件 |
    | 连接不稳定 | 检查机械锁定机制是否正常工作 |

    总结和推荐


    EPIC® M23插入式组件凭借其卓越的电气性能、可靠的机械操作能力和广泛的工作温度范围,在众多应用场景中表现出色。其高度灵活的配置方式使其成为工业自动化、测量和控制技术等领域的理想选择。因此,强烈推荐在需要高性能连接解决方案的项目中使用EPIC® M23插入式组件。

24420055+73002716参数

参数
端接 -
额定电流 7A
外壳材料 Zinc
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
安装方式 面板安装

24420055+73002716厂商介绍

LAPP集团是一家全球领先的电缆和连接解决方案供应商,成立于1959年,总部位于德国。公司主要产品包括工业电缆、控制电缆、数据电缆、电力电缆、电缆附件、连接器等。

LAPP的产品广泛应用于工业自动化、能源、交通、建筑、医疗等多个领域。在工业自动化领域,LAPP提供适用于各种工业环境的电缆和连接解决方案,如机器人、输送系统、机床等。在能源领域,LAPP的电缆和连接解决方案被广泛应用于风能、太阳能、核能等可再生能源项目。在交通领域,LAPP的产品被应用于电动汽车、高铁、地铁等交通工具。

LAPP的优势在于其产品的高质量、高性能和高可靠性。公司采用先进的生产技术和严格的质量控制流程,确保产品在各种恶劣环境下都能稳定运行。此外,LAPP还提供定制化的解决方案,满足客户的特定需求。凭借其全球服务网络,LAPP能够快速响应客户需求,提供优质的技术支持和服务。

24420055+73002716数据手册

厂牌 PDF简要描述 下载
LAPP 圆形连接器 LAPP 24420055+73002716 24420055+73002716数据手册

24420055+73002716封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.5745 ¥ 300.6044
10+ $ 34.997 ¥ 295.7245
25+ $ 34.1756 ¥ 288.7842
50+ $ 34.0601 ¥ 287.8082
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 300.6
