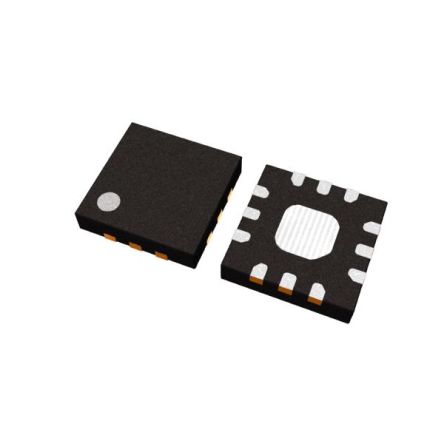

NJG1684ME2-TE1

产品分类: RF开关
产品描述: Nisshinbo Micro Devices 射频开关, SP4T
供应商型号: 2449754
供应商: 海外现货
标准整包数: 5
NISSHINBO MICRO DEVICES RF开关 NJG1684ME2-TE1

NJG1684ME2-TE1概述

    NJG1684ME2 高功率SP4T开关 GaAs MMIC

    1. 产品简介


    NJG1684ME2 是一款适用于 LTE/UMTS/CDMA/GSM 应用的高功率 SP4T(单刀四掷)开关 MMIC(微波单片集成电路)。此产品以其低插入损耗、高隔离度和出色的线性度性能著称,适合在高频应用下实现高效能转换。此外,NJG1684ME2 可处理高功率信号,并具备 ESD(静电放电)保护装置,确保在各种条件下都能提供卓越性能。

    2. 技术参数


    - 工作电压范围: VDD = 2.375V 至 5.0V
    - 控制电压: VCTL(L) = 0V 至 0.45V, VCTL(H) = 1.35V 至 5.0V
    - 操作电流: IDD 无射频输入时,最小 180μA,最大 400μA
    - 控制电流: ICTL 在 VCTL(H) = 1.8V 时,最小 4μA,最大 10μA
    - 插入损耗: 0.25dB (典型值),频率为 0.9GHz,PIN = 35dBm,VDD = 2.7V;0.30dB (典型值),频率为 1.9GHz,PIN = 33dBm,VDD = 2.7V
    - 隔离度: 30dB (最小值),频率为 0.9GHz,PIN = 35dBm;25dB (最小值),频率为 1.9GHz,PIN = 33dBm
    - 谐波抑制: 第二谐波抑制 -80dBc (典型值),频率为 0.9GHz,PIN = 35dBm;第三谐波抑制 -77dBc (典型值),频率为 0.9GHz,PIN = 35dBm
    - 输入功率压缩点: P-0.1dB = 36dBm (最小值)
    - 封装尺寸: 1.8 x 1.8 x 0.397mm (超小且超薄的 EQFN12-E2 封装)

    3. 产品特点和优势


    - 低电压操作: 支持低至 1.8V 的控制电压和 2.7V 的工作电压,非常适合便携式设备和低功耗应用。
    - 高线性度: 具有出色的线性度性能,有助于减少信号失真。
    - 高隔离度: 高隔离度性能保证了信号传输的纯净度,提高了系统的整体性能。
    - ESD 保护: 内置 ESD 保护装置,可显著提高可靠性。
    - 兼容小型封装: 超小且超薄的封装使得 NJG1684ME2 非常适合空间受限的应用。

    4. 应用案例和使用建议


    - 应用案例: NJG1684ME2 适用于 LTE、UMTS、CDMA 和 GSM 应用,如 PA 后切换、天线切换和频段切换应用。
    - 使用建议:
    - 确保所有 RF 端口都连接到接地平面以获得良好的 RF 性能。
    - 使用外部电感器增强 ESD 保护。
    - 防止不必要的电源泄漏,特别是在直流偏置外部情况下。


    5. 兼容性和支持


    - 兼容性: NJG1684ME2 与多种电路设计兼容,适用于不同的应用场景。
    - 支持: 厂商提供全面的技术支持,包括详细的产品手册和应用指南。

    6. 常见问题与解决方案


    - 问题 1: 设备工作时出现信号失真。
    - 解决方案: 检查连接和接地,确保接地良好且没有其他干扰源。
    - 问题 2: 设备无法正常工作。
    - 解决方案: 确认电源电压是否符合要求,检查控制电压设置是否正确。

    7. 总结和推荐


    NJG1684ME2 是一款高性能、高可靠性的高功率 SP4T 开关 MMIC,适用于多种无线通信应用。它具有低电压操作、高线性度和出色的隔离度,非常适合便携式设备和低功耗应用。推荐在 LTE、UMTS、CDMA 和 GSM 应用中使用 NJG1684ME2。厂商提供了详尽的支持文档和技术指导,帮助用户更好地理解和使用该产品。

NJG1684ME2-TE1参数

参数
最小工作频率 -
最大插入损耗 0.5dB
开关速度 -
最小隔离度 -
开关配置 SP4T
测试频率 2.7GHz
最大工作频率 -
阻抗 50Ω
开关数量 -
射频类型 CDMA,GSM,LTE,UMTS
典型三阶段输入截止点 70dBm
插入损耗 0.35dB
P1dB -
拓扑 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
