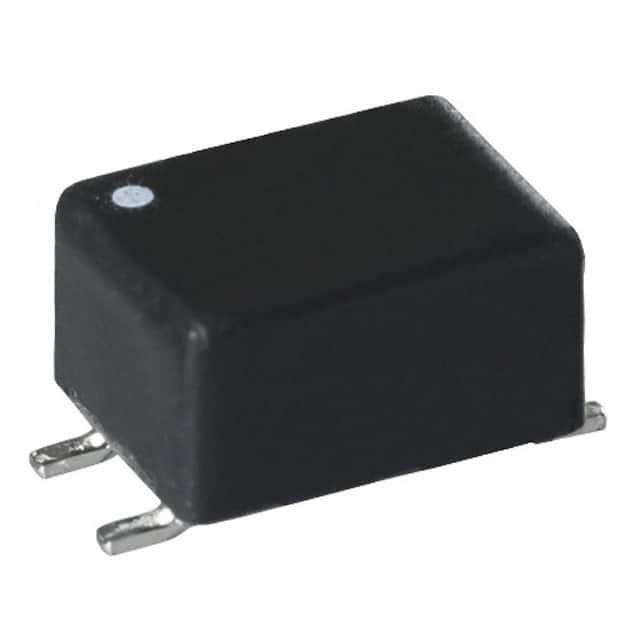

CC2824E253R-10

产品分类: 共模滤波器
厂牌: LAIRD
产品描述: 80V 42V 800mA 2 25μH@ 100kHz 2KΩ@ 100MHz 260mΩ 水平安装,贴片安装 9mm*5.5mm*4.9mm
供应商型号: 240-CC2824E253R-10TR-ND
供应商: Digi-Key
标准整包数: 1
LAIRD 共模滤波器 CC2824E253R-10

CC2824E253R-10概述

    文章:高性能电子元器件——Laird EMI芯片电感与滤波器产品综述

    一、产品简介


    Laird是全球领先的电子科技公司,专注于无线通信及智能系统组件的设计和制造。其产品涵盖电磁干扰(EMI)屏蔽、热管理、信号完整性产品以及射频(RF)电感等领域。在EMI过滤与RF电感方面,Laird提供种类丰富的产品,包括EMI滤波器、共模电感、差模电感、信号线电感等,广泛应用于手机、电信、IT、汽车、医疗、工业等多个领域。本篇文章将重点介绍其高阻抗、高频信号和大功率滤波器系列产品。

    二、技术参数


    Laird的EMI芯片电感与滤波器系列产品以其高效能、高可靠性著称,具有以下技术参数:
    | 参数 | 描述 |

    | 额定电流 | 从几毫安到15000毫安(根据型号不同) |
    | 阻抗值 | 低至3.6欧姆,高至1500欧姆(信号线);高至5600欧姆(功率线) |
    | 峰值阻抗频率 | 从MHz到GHz,覆盖低频到高频范围 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 封装尺寸 | 包括EIA 0201、0402、0603、0805等多种封装尺寸 |
    例如,HZ0402系列芯片电感,在1GHz频率下具有高达241欧姆的典型阻抗值,而1206系列的功率型芯片电感则能在相同频率下达到126欧姆的典型阻抗值。
    三、产品特点与优势
    Laird的EMI滤波器和电感产品具有以下几个显著特点:
    1. 小体积高可靠:采用单片结构设计,占用空间小,适合各类紧凑型应用。
    2. 卓越的性能:能够在宽频率范围内保持良好的抑制效果,尤其在高频段表现出色。
    3. 多样化的规格:支持从超小型到大功率的各种需求,满足不同行业应用的需求。
    4. 优异的兼容性:支持各种主流PCB封装方式,便于集成和使用。
    这些特点使得Laird的产品在电子设备的EMI防护中占据重要地位,尤其在高速数据传输、电力传输等领域发挥关键作用。
    四、应用案例与使用建议
    Laird的EMI芯片电感广泛用于车载通信模块、服务器电源管理、手机射频信号净化等场景。以车载应用为例,为了减少电磁干扰对车内网络系统的负面影响,推荐在关键信号线上安装高阻抗型芯片电感(如HZ0603A102R-10),以保护信号完整性并提升整体系统的稳定性。
    对于使用过程中遇到的噪声过滤效果不理想的问题,可以尝试调整电感的位置,靠近干扰源放置,或者选择更高阻抗值的型号。
    五、兼容性与支持
    Laird的产品兼容多种PCB布局,同时提供SPICE模型支持,帮助设计师进行电路仿真和优化。此外,Laird拥有遍布全球的技术支持团队,能够为客户提供从选型到售后服务的全方位支持。

    六、常见问题与解决方案


    以下是几个常见的用户问题及对应的解决方案:
    1. 问题:电感安装后噪声消除效果不明显。
    解决方法:检查电路布线,确保接地良好,并考虑更换更高性能的型号。
    2. 问题:高频下的阻抗下降。
    解决方法:选择更高频率范围的电感型号,或增加多个电感串联使用。
    3. 问题:温度过高导致性能下降。
    解决方法:确保电路散热良好,并选择更高额定电流的产品。
    七、总结与推荐
    总体而言,Laird的EMI滤波器和芯片电感以其卓越的性能、多样化的产品线和广泛的兼容性,在电子设备的设计和制造中表现出了极高的实用价值。无论是对信号完整性要求严格的消费类电子,还是需要大功率处理能力的工业设备,Laird的产品均能满足需求。因此,我们强烈推荐Laird的产品作为首选供应商。
    如果您正在寻找高品质的EMI过滤和电感解决方案,Laird无疑是您最佳的选择之一。

CC2824E253R-10参数

参数
额定电流 800mA
线路数量 2
额定电压-AC 42V
额定电压-DC 80V
阻抗 2KΩ@ 100MHz
电感值 25μH@ 100kHz
直流电阻 260mΩ
长*宽*高 9mm*5.5mm*4.9mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

CC2824E253R-10厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

CC2824E253R-10数据手册

厂牌 PDF简要描述 下载
LAIRD 共模滤波器 LAIRD CC2824E253R-10 CC2824E253R-10数据手册

CC2824E253R-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 3.6991 ¥ 30.6567
库存: 15000
起订量: 1500 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 45985.05
