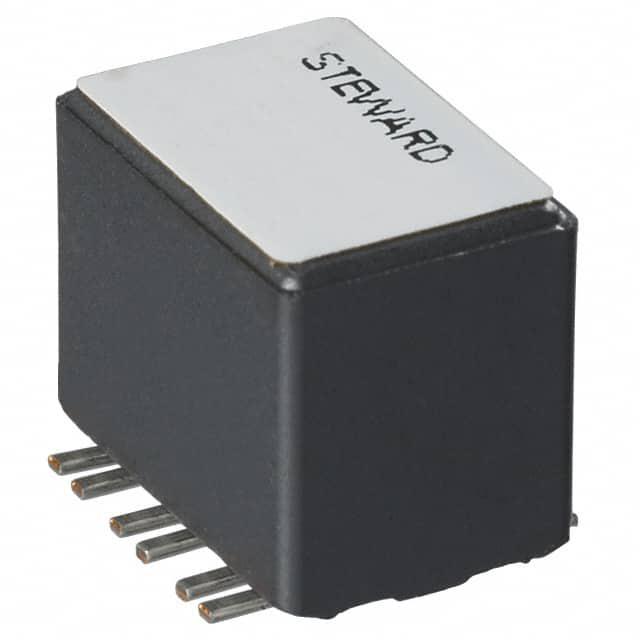

CM4732V201R-10

产品分类: 共模滤波器
厂牌: LAIRD
产品描述: 30V 8A 6 200Ω@ 100MHz 10mΩ 垂直安装,贴片安装 11.94mm*8mm*9.45mm
供应商型号: 240-CM4732V201R-10TR-ND
供应商: Digi-Key
标准整包数: 400
LAIRD 共模滤波器 CM4732V201R-10

CM4732V201R-10概述

    # 高性能EMI滤波芯片电感的技术手册解析

    产品简介


    Laird Technologies是全球领先的无线通信和智能系统技术提供商,其产品涵盖电磁干扰(EMI)屏蔽、热管理及信号完整性等多个领域。本文聚焦于其核心产品——EMI滤波芯片电感和射频电感,广泛应用于电源线、信号线以及CAN-BUS通信等场景。这些电感具备高可靠性、小型化和大电流处理能力的特点,适用于手持设备、通讯设施、汽车电子、医疗仪器等高端领域。

    技术参数


    以下是针对不同型号EMI滤波芯片电感的关键技术参数概览:
    | 参数 | 数值范围 | 单位 |
    |
    | 额定电流 | 0.1~15A | mA |
    | 阻抗值 | 3.6~5600Ω | Ω |
    | 工作频率范围 | 25MHz~1GHz | MHz |
    | 直流电阻(DCR) | ≤1.5Ω | Ω |
    | 封装尺寸 | 0402~2220 | mm |
    其中,部分关键型号如HZ0402A601R-10具有600Ω的典型阻抗值(@100MHz),适合于高速信号线的EMI滤波需求;而LI0805E601R-10则以高达700mA的额定电流表现卓越,适合在低频电源线中进行干扰抑制。

    产品特点和优势


    1. 小型化设计:采用先进的材料和制造工艺,确保产品在保持高性能的同时体积更小,便于集成到紧凑型电路板上。
    2. 优异的偏置性能:即使在高直流电流条件下,也能维持稳定的阻抗值,保证长期工作的可靠性。
    3. 广泛适应性:提供从0201到3312等多种封装尺寸选择,满足多样化设计需求。
    4. 经济实用:通过规模化生产降低单位成本,同时保证卓越品质。

    应用案例和使用建议


    典型应用场景
    - 工业自动化:为工厂设备中的高速通信接口提供EMI保护。
    - 汽车电子:确保车载雷达系统信号质量不受外部干扰影响。
    - 消费类电子:提升智能手机和平板电脑内部电路的抗干扰能力。
    使用建议
    - 在高频段下使用时,优先考虑峰值阻抗较高的型号以增强滤波效果。
    - 针对高电流环境,建议选用带有高电流标识(如"HI")的产品,如HI0805N600R-10。
    - 安装过程中需注意焊接温度不超过260℃,并避免过长时间加热以防损坏元件。

    兼容性和支持


    Laird Technologies提供的所有产品均符合RoHS标准且无铅化,能够与主流PCB设计软件完美兼容。公司还提供详尽的技术文档和支持服务,包括SPICE模型下载链接以及全球客服热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 阻抗值偏低 | 检查是否超出工作温度范围或直流偏置条件。 |
    | 热稳定性差 | 确保良好的散热措施并检查周围元器件布局。 |
    | 接触不良 | 确认焊接质量良好,并重新清洁焊点表面。 |

    总结和推荐


    Laird Technologies推出的EMI滤波芯片电感凭借其全面的技术规格、可靠的应用表现以及完善的售后服务,在市场上占据领先地位。无论是工业控制还是消费电子领域,它都能有效地提升整体系统的稳定性和效率。因此,我们强烈推荐此系列产品用于需要高效EMI防护的应用场景。

CM4732V201R-10参数

参数
阻抗 200Ω@ 100MHz
电感值 -
直流电阻 10mΩ
额定电流 8A
线路数量 6
额定电压-AC -
额定电压-DC 30V
长*宽*高 11.94mm*8mm*9.45mm
安装方式 垂直安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
