450-0064R

产品分类: 蓝牙芯片
厂牌: LAIRD
产品描述: 97dBm 802.11b/g/n,蓝牙 V4.0 Dual Mode 2.402GHz 4.8V 2.48GHz 65Mbps I²S,SDIO,UART 3V SMD 贴片安装 18mm*13mm*1.72mm
供应商型号:
供应商:
标准整包数: 0

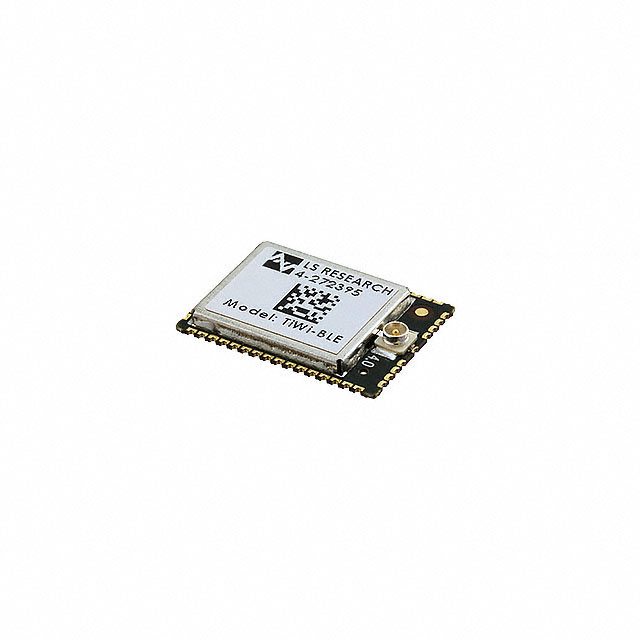

LAIRD 蓝牙芯片 450-0064R

450-0064R概述

    TiWi-BLE Transceiver Module:一款高效能的集成无线通信模块

    1. 产品简介


    TiWi-BLE Transceiver Module 是一款高度集成的2.4GHz无线通信模块,支持802.11 b/g/n标准的WLAN(无线局域网)、蓝牙2.1+EDR以及低功耗蓝牙(BLE)4.0协议。这一模块适用于安全、楼宇自动化控制、智能能源管理、传感器网络及医疗设备等多个领域。它具备小巧紧凑的设计,支持外部天线连接,并具有全球认可的认证标准,方便快速部署到各种设备中。

    2. 技术参数


    - WLAN传输功率
    - 20.0 dBm(11 Mbps, CCK)
    - 14.5 dBm(54 Mbps, OFDM)
    - 12.5 dBm(65 Mbps, OFDM)
    - WLAN接收灵敏度
    - -89 dBm(8% PER,11 Mbps)
    - -76 dBm(10% PER,54 Mbps)
    - -73 dBm(10% PER,65 Mbps)
    - 蓝牙2.1+EDR,功率等级1.5
    - 蓝牙低功耗(BLE) 4.0全支持
    - 外形尺寸:18mm x 13mm,高度1.9mm
    - 支持电气特性:1.8V逻辑电平
    - 全球认证:FCC(美国),IC(加拿大),ETSI(欧洲),Giteki(日本)

    3. 产品特点和优势


    TiWi-BLE模块 的核心优势在于其高度集成的设计和广泛的应用范围。它不仅支持多种无线通信标准,还通过其预认证的设计简化了用户的开发流程。此模块还提供多种调试接口,便于测试和维护,且通过无缝集成Texas Instruments的WL1271L收发器,使其能够兼容OMAP应用处理器。此外,模块体积小、重量轻,为物联网设备提供了理想的集成方案。

    4. 应用案例和使用建议


    TiWi-BLE模块 在多种应用场景中表现出色,例如智能家居系统中的安全控制、楼宇自动化中的HVAC(暖通空调)系统、健康监测设备的无线连接等。在使用时,推荐开发者利用模块的WLAN和蓝牙共享同一天线端口的特点来优化设计。对于初学者,如果在802.11或蓝牙方面不够专业,可以考虑联系LSR设计服务获取定制硬件或软件开发支持。

    5. 兼容性和支持


    模块兼容外部天线连接,并且支持SDIO接口。LSR公司提供了全面的技术支持和设计服务,帮助用户更好地理解和应用模块的功能。关于其他兼容性和支持的信息,可直接访问LSR官网获取更多详细资料。

    6. 常见问题与解决方案


    - 问题: 模块的蓝牙功能没有启动?
    - 解决方案: 确认模块的蓝牙使能引脚(BTEN)已正确配置并连接到高电平。同时检查是否已经完成了模块的初始化设置。

    - 问题: 接收到的数据包丢失?
    - 解决方案: 确保发送方和接收方之间的时钟同步准确无误。如果可能的话,启用数据包丢失补偿算法来提高系统的稳定性。

    7. 总结和推荐


    TiWi-BLE模块 集成了高性能的WLAN和蓝牙功能,为开发人员提供了一个紧凑而强大的平台,特别适合那些需要快速进入市场的项目。其广泛的认证和支持使得它在各类工业应用中表现出极高的竞争力。综上所述,推荐对需要集成无线通信功能的项目采用此模块。

450-0064R参数

参数
范围 -
最大数据速率 65Mbps
支持协议 802.11b/g/n,蓝牙 V4.0 Dual Mode
最小工作频率 2.402GHz
ISM带宽 -
最大工作频率 2.48GHz
接口类型 I²S,SDIO,UART
最大工作供电电压 4.8V
最小工作供电电压 3V
典型灵敏度 97dBm
长*宽*高 18mm*13mm*1.72mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

450-0064R厂商介绍

Laird公司是一家全球领先的高性能电磁干扰(EMI)和射频干扰(RFI)屏蔽解决方案供应商,专注于为电子设备提供保护,以抵抗电磁干扰和射频干扰。Laird的产品广泛应用于各种行业,包括电信、医疗、汽车、**和消费电子等。

主营产品分类包括:
1. 屏蔽材料:如屏蔽胶带、屏蔽膜、屏蔽泡沫等,用于减少电磁和射频干扰。
2. 热管理解决方案:如导热界面材料、散热片等,帮助电子设备有效散热。
3. 无线性能产品:如天线、无线模块等,增强无线通信性能。
4. 测试与测量设备:用于评估电磁兼容性和无线性能。

Laird的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出创新产品以满足市场需求。
2. 定制解决方案:能够根据客户特定需求提供定制化的屏蔽和热管理解决方案。
3. 全球服务网络:在全球设有多个办事处和制造基地,提供快速响应和本地化服务。
4. 质量控制:严格的质量管理体系确保产品性能和可靠性。

450-0064R数据手册

厂牌 PDF简要描述 下载
LAIRD 蓝牙芯片 LAIRD 450-0064R 450-0064R数据手册
