首页  >  产品百科  >  ZMM5V6-MS

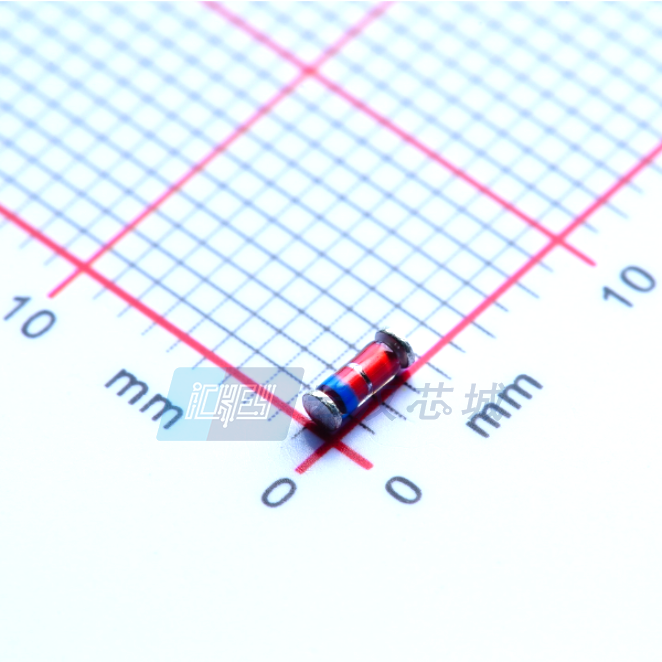

ZMM5V6-MS

产品分类: TVS二极管/ESD抑制器
厂牌: MSKSEMI/台湾美森科
产品描述:
供应商型号: 14M-ZMM5V6-MS LL-34
供应商: 云汉优选
标准整包数: 1
MSKSEMI/台湾美森科 TVS二极管/ESD抑制器 ZMM5V6-MS

ZMM5V6-MS概述


    产品简介


    ZMM2V0-MS 至 ZMM75-MS 系列是通过硅外延平面稳压二极管组成的系列产品,封装于迷你微型引线型封装(MiniMELF),特别适合自动插入操作。这些稳压二极管的稳压电压根据国际 E24 标准分级,可提供更小的电压容差和更高的稳压电压(按要求定制)。

    技术参数


    - 型号范围:ZMM2V0-MS 至 ZMM75-MS
    - 封装:LL34
    - 数量:每盒 2500 个
    - 最大功率耗散:500 mW
    - 工作温度范围:存储温度 -55°C 到 +175°C;结温 -55°C 到 +175°C
    - 热阻(结到空气):0.3 K/mW
    - 正向电压(IF=100 mA):1 V

    产品特点和优势


    - 高精度稳压:具有严格控制的稳压电压范围,确保稳定的电源输出。
    - 耐高温能力:能够在极端温度环境下正常工作,满足工业和汽车应用的需求。
    - 小体积:采用迷你微型封装,适用于紧凑电路设计。
    - 低动态电阻:减少稳压过程中的能量损失,提高效率。

    应用案例和使用建议


    这些稳压二极管广泛应用于电源稳压电路、开关电源和负载保护电路。例如,在某些消费电子产品中,ZMM系列可用于防止过电压对敏感组件的损害。
    使用建议:
    - 在选择稳压二极管时,根据实际工作条件选择合适的稳压电压等级。
    - 确保安装时电极温度保持在规定范围内,以避免热冲击引起的损坏。

    兼容性和支持


    这些稳压二极管可以与其他标准的微型封装元器件兼容,如其他品牌的 MiniMELF 封装产品。制造商 MSKSEMI Inc. 提供详尽的技术支持,包括应用指导和技术咨询。

    常见问题与解决方案


    问题1:如何确定稳压二极管的电压等级?
    解决方法:根据电路的实际需求选择合适的稳压电压等级,参考产品手册中的技术参数进行选择。
    问题2:如何正确焊接这些微型封装的元器件?
    解决方法:使用适当的焊接设备和工艺,避免过度加热导致元器件损坏。

    总结和推荐


    ZMM2V0-MS 至 ZMM75-MS 系列稳压二极管以其高精度、高可靠性和紧凑设计,在多种应用场景中表现出色。尤其适合需要在极端温度环境下工作的设备。如果你需要一款稳定且可靠的稳压二极管,这一系列是一个值得推荐的选择。

ZMM5V6-MS参数

参数
箝位电压 -
击穿电压 -
峰值脉冲电流 -
峰值脉冲功率 -
极性 -
工作电压 -
通用封装 LL-34

ZMM5V6-MS数据手册

厂牌 PDF简要描述 下载
MSKSEMI/台湾美森科 TVS二极管/ESD抑制器 MSKSEMI/台湾美森科 ZMM5V6-MS ZMM5V6-MS数据手册

ZMM5V6-MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0442
1000+ ¥ 0.0386
3000+ ¥ 0.0318
10000+ ¥ 0.0295
30000+ ¥ 0.0284
500000+ ¥ 0.0276
库存: 2500
起订量: 100 增量: 2500
交货地:
最小起订量为:100
合计: ¥ 4.42
直接购买
加入购物车
