KMDGX-6S-AS

产品分类: 圆形连接器
厂牌: KYCON
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 6pin Polybutylene Terephthalate (PBT) 2A 金 银色,黑色 通孔安装
供应商型号: 806-KMDGX-6S-AS
供应商: Mouser
标准整包数: 1

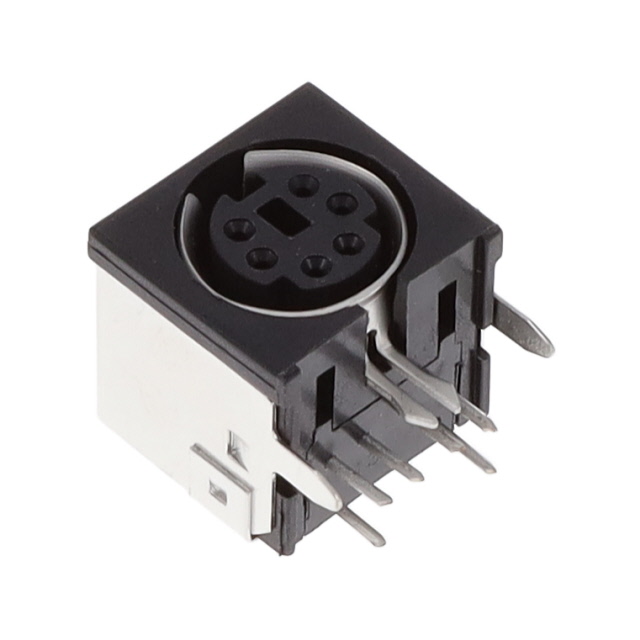

KYCON 圆形连接器 KMDGX-6S-AS

KMDGX-6S-AS概述

    KMDGX 系列电子元器件技术手册

    产品简介


    KMDGX系列是来自Kycon的一款高性能微型圆形DIN连接器。这种连接器主要用于工业自动化、通信设备、医疗仪器和其他需要高可靠性的应用场景。KMDGX系列提供多种接触点配置(从3到10个),并具有多种屏蔽选项以增强信号完整性和电磁干扰(EMI)/射频干扰(RFI)保护。此外,这些连接器通过了UL和CSA认证,确保了其在严苛环境下工作的安全性与可靠性。

    技术参数


    | 参数 | 规格 |

    | 插针材料 | 铜合金,镀金处理 |
    | 绝缘体材料 | PBT热塑性塑料,黑色、紫色或绿色可选 |
    | 接触电阻 | 30毫欧姆(耐久测试前)至60毫欧姆(耐久测试后) |
    | 耐压能力 | 500V RMS交流电,持续1分钟 |
    | 额定电流 | 2A |
    | 额定电压 | 12V直流电 |
    | 插入力 | 最大3.0千克 |
    | 拔出力 | 0.3千克至3.0千克 |
    | 耐久性 | 至少1000次循环 |

    产品特点和优势


    KMDGX系列连接器采用了镀金接触点设计,以确保长期的信号传输质量。除了高可靠性外,它还具备多样的颜色选择(PC99标准)和多种屏蔽选项,有助于提高信号完整性,降低EMI/RFI的影响。该系列连接器还具有视觉和机械极化设计,确保正确插入,防止错误接线带来的损害。

    应用案例和使用建议


    KMDGX系列连接器因其出色的性能,在工业自动化控制系统、医疗监测设备及通讯设备中得到了广泛应用。建议在高温、高湿、强磁场等恶劣环境下使用时,优先考虑完全屏蔽(BS)选项,以提升整体的抗干扰能力。另外,对于需要快速组装的应用场合,建议使用带有再流焊设计的产品型号,以加快生产流程。

    兼容性和支持


    KMDGX系列连接器可以与标准和快锁插头配合使用,保证了良好的互换性。Kycon公司为该系列提供了详尽的技术支持和服务,包括但不限于样品申请、库存查询、文档下载等功能,用户可以通过访问官方网站获取更多帮助。

    常见问题与解决方案


    1. Q:如何确认所购产品的型号是否适合我的需求?
    A:参考产品目录中的规格说明,确定所需数量的插针数、颜色及屏蔽选项是否符合项目要求。

    2. Q:产品耐久性测试的结果如何影响实际使用寿命?
    A:耐久性测试旨在验证连接器在极端条件下仍能保持稳定性能,实际使用寿命将受到环境因素的影响,如温度波动、湿度等。
    3. Q:如果发现连接器接触不良,应该采取什么措施?
    A:首先检查接触点是否有氧化或腐蚀现象,必要时可用专用清洁工具清理。若问题依然存在,可能需要更换新的连接器。

    总结和推荐


    总体而言,KMDGX系列微型圆形DIN连接器凭借其优异的设计和制造工艺,在诸多应用领域展现出色的表现。对于追求高可靠性和稳定性要求的应用场景,推荐使用该系列连接器。Kycon提供的广泛技术支持和客户服务也使得这一系列产品成为用户值得信赖的选择。

KMDGX-6S-AS参数

参数
额定电流 2A
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 6pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色,黑色
端接 焊盘
安装方式 通孔安装
零件状态 在售
包装方式 托盘

KMDGX-6S-AS厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KMDGX-6S-AS数据手册

厂牌 PDF简要描述 下载
KYCON 圆形连接器 KYCON KMDGX-6S-AS KMDGX-6S-AS数据手册

KMDGX-6S-AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.346 ¥ 19.8237
10+ $ 1.771 ¥ 14.965
50+ $ 1.595 ¥ 13.4778
100+ $ 1.458 ¥ 12.3201
200+ $ 1.3284 ¥ 11.225
500+ $ 1.2636 ¥ 10.6774
1000+ $ 1.188 ¥ 10.0386
2500+ $ 1.0815 ¥ 9.1387
库存: 339
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.82
