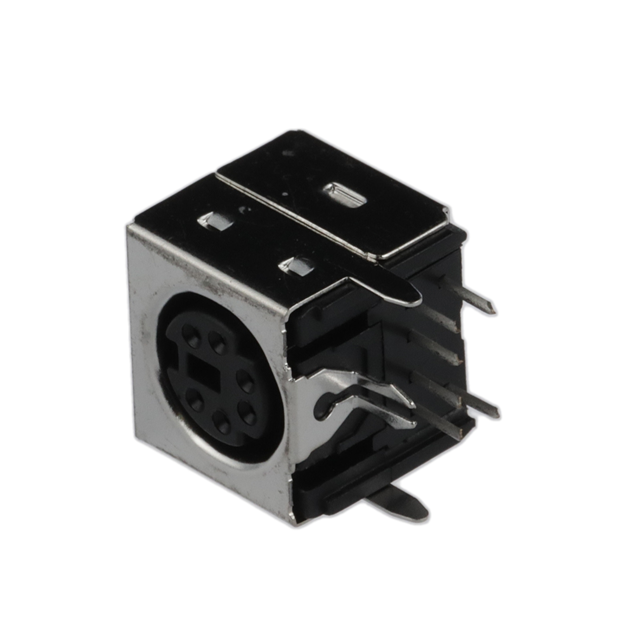

KMDGX-6S-BS

产品分类: 圆形连接器
厂牌: KYCON
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 6pin Polybutylene Terephthalate (PBT) 2A 金 银色,黑色 通孔安装 14mm*12.9794mm*12.9mm
供应商型号: SR-KMDGX-6S-BS
供应商: 海外现货
标准整包数: 1
KYCON 圆形连接器 KMDGX-6S-BS

KMDGX-6S-BS概述


    产品简介


    KMDGX系列:迷你圆形DIN连接器
    KMDGX系列是Kycon公司生产的迷你圆形DIN连接器,提供多种接触点配置(从3到10个接触点)。这些连接器广泛应用于工业自动化、医疗设备、通信设备和计算机外围设备等领域。它们的设计旨在满足高标准的性能要求,适用于多种应用场合。

    技术参数


    | 类别 | 规格 |

    | 材料与工艺 | 身体材料:PBT热塑性塑料,颜色为黑色、紫色或绿色 |
    接触点材料:铜合金,镀金 |
    | 机械特性 | 插入力:最大3.0公斤 |
    拔出力:0.3公斤至3.0公斤 |
    循环耐久性:最少1000次 |
    | 电气特性 | 额定电流:2安培 |
    额定电压:12伏直流 |
    绝缘电阻:500兆欧(500伏直流) |
    接触电阻:初始插拔时30毫欧姆(插头到终端),1000次插拔后60毫欧姆(插头到终端) |
    耐压测试:交流500伏(1分钟) |
    | 工作温度 | -25°C 至 +80°C |

    产品特点和优势


    - PC99颜色选择:可选的颜色有助于区分不同的电路。
    - 屏蔽选项:可选的屏蔽设计确保良好的导电性和接地效果,同时减少电磁干扰和射频干扰。
    - 兼容性:匹配标准和插锁插头。
    - 极化功能:视觉和机械极化便于插头插入,防止错误连接。
    - 回流焊接兼容性:适用于回流焊接的设计。
    - 镀金接触点:提高耐用性和可靠性。
    - 认证:通过了CSA和NRTL认证,文件号分别为LR78160和E140125。

    应用案例和使用建议


    KMDGX系列的连接器被广泛应用在工业自动化、医疗设备和通信设备中。它们适用于需要高可靠性的设备,特别是那些需要在恶劣环境中运行的应用。例如,在工厂自动化系统中,这些连接器可以用于传输传感器信号;在医疗设备中,它们可用于连接关键的测量仪器。
    使用建议:为了延长KMDGX系列连接器的使用寿命,建议避免在高温环境下长时间运行,同时定期检查连接器是否松动。此外,确保正确的极化设置以防止误接。

    兼容性和支持


    KMDGX系列连接器与各种工业标准插头兼容,包括标准和插锁插头。Kycon公司为购买者提供了详细的用户手册和技术支持,以确保正确安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 确保连接器已完全插入并锁紧 |
    | 插头无法锁定 | 检查是否有异物堵塞插槽 |
    | 连接器损坏 | 联系Kycon技术支持以获取替换或维修服务 |

    总结和推荐


    KMDGX系列连接器以其优良的电气性能和可靠的机械设计在市场上具有很强的竞争力。这些连接器适用于需要高可靠性、高耐久性的应用环境。强烈推荐KMDGX系列连接器给对产品质量和可靠性有较高要求的应用场景。

KMDGX-6S-BS参数

参数
外壳材料 Polybutylene Terephthalate (PBT)
针脚数 6pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色,黑色
端接 焊盘
额定电流 2A
长*宽*高 14mm*12.9794mm*12.9mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

KMDGX-6S-BS厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KMDGX-6S-BS数据手册

厂牌 PDF简要描述 下载
KYCON 圆形连接器 KYCON KMDGX-6S-BS KMDGX-6S-BS数据手册

KMDGX-6S-BS封装设计

查看详情并下载
Symbol
Footprint
3D Model
