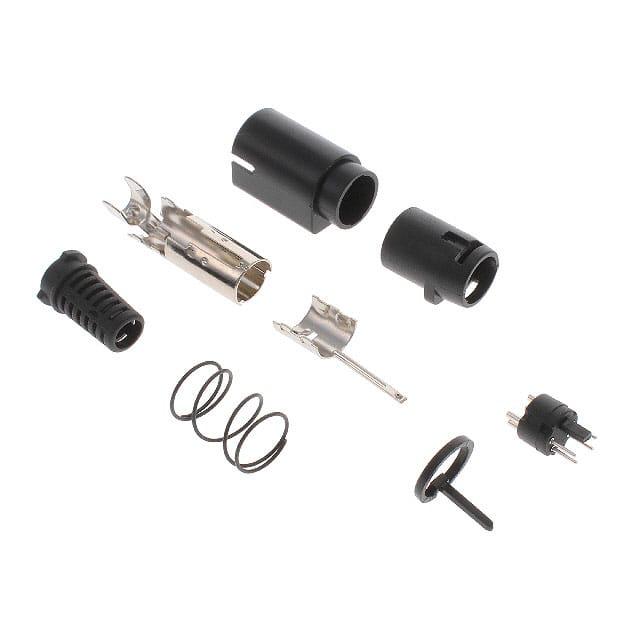

KMDLAX-4P

产品分类: 圆形连接器
厂牌: KYCON
产品描述: Male Pins,Plug,Snap-In 焊盘 4pin Polyacrylonitrile Butadiene Styrene (ABS) 1A,2A 银 黑色 导线安装,自由悬挂,通孔安装 13.0048mm(长度)
供应商型号: SR-KMDLAX-4P
供应商: 海外现货
标准整包数: 200
KYCON 圆形连接器 KMDLAX-4P

KMDLAX-4P概述

    KMDLAX 系列迷你/圆形DIN连接器技术手册

    产品简介


    KMDLAX系列是专门为音频、视频、笔记本电脑以及其他便携式数字设备设计的高品质连接器。这些连接器采用紧凑的设计,结合了强大的机械特性和优秀的电气性能,适用于多种专业应用场景。

    技术参数


    | 参数项 | 规格 |

    | 材料和表面处理 | 插针:尼龙,黑色,UL HB级;塑料外壳:ABS,UL 94 HB级
    接触材料:黄铜,镀银
    屏蔽:铁钢,镀镍 |
    | 机械特性 | 推荐线规:26-30 AWG
    插入力:最大4.5 kg
    拔出力:0.5 kg - 3.0 kg
    耐久性:1500次循环 |
    | 电气特性 | 接触电流额定值:
    - 最大2.0A@12V DC,30°C
    - 最大1.25A@32V DC,30°C
    - 最大1.0A@32V DC,45°C
    绝缘电阻:最小50兆欧,250V DC
    介电强度:250V AC,持续1分钟 |
    | 工作温度范围 | -25°C 至 +80°C |

    产品特点和优势


    KMDLAX系列连接器提供独特的“锁定”功能,可以有效防止意外断开,确保了连接的可靠性。此外,该系列产品还提供了多种接触点配置(3至8个),能够满足不同设备的多样化需求。金镀层可根据客户需求进行选择,提高了产品的耐用性和抗腐蚀性。

    应用案例和使用建议


    - 音频和视频传输:由于具备优良的电气特性,KMDLAX系列非常适合于音频和视频信号的高可靠性传输。为了进一步提升传输质量,建议采用屏蔽电缆以减少电磁干扰。
    - 笔记本电脑和其他便携式设备:其紧凑的外形和灵活的安装方式使得KMDLAX系列成为笔记本电脑及其他便携式设备的理想选择。需要注意的是,在选择合适的线规时,建议参考制造商提供的推荐值。

    兼容性和支持


    - 兼容性:KMDLAX系列与市场上常见的DIN连接器接口相兼容,可以轻松适配多种设备。
    - 支持:Kycon公司提供全面的技术支持,包括但不限于安装指南、维护手册以及故障排查帮助。

    常见问题与解决方案


    - 问题:连接不稳定
    - 解决方案:检查插针是否正确插入且已完全锁紧;如果使用非屏蔽电缆,请考虑更换为屏蔽电缆以增强稳定性。

    - 问题:电气性能不达标
    - 解决方案:确保所用电缆的线规符合制造商推荐标准;同时检查是否有任何外部因素导致信号衰减,如电磁干扰等。

    总结和推荐


    综上所述,KMDLAX系列凭借其可靠的设计、出色的性能和广泛的应用范围,成为市场上备受青睐的产品之一。无论是用于音频视频传输还是便携式设备连接,它都是一个理想的选择。因此,我强烈推荐这款产品给所有需要高性能连接解决方案的用户。

KMDLAX-4P参数

参数
端接 焊盘
额定电流 1A,2A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS)
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Plug,Snap-In
颜色 黑色
长*宽*高 13.0048mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

KMDLAX-4P厂商介绍

KYCON公司是一家专注于连接器和互连解决方案的制造商,其产品广泛应用于各种工业和商业领域。以下是KYCON公司的一些主要产品分类和应用领域,以及其优势的简要介绍:

1. 产品分类:
- 圆形连接器:适用于需要高可靠性和振动抗性的*事、**和工业应用。
- 矩形连接器:适用于需要高密度布线和信号完整性的通信和数据传输应用。
- 电源连接器:适用于需要高电流传输和电源管理的设备。
- 高速数据连接器:适用于需要高速数据传输的网络和通信设备。

2. 应用领域:
- *事和**:KYCON的连接器在这些领域中因其耐用性和可靠性而受到青睐。
- 通信:用于高速数据传输和信号完整性要求高的通信设备。
- 工业自动化:用于自动化设备和控制系统,以确保稳定和可靠的性能。
- 医疗设备:用于需要精确控制和数据传输的医疗设备。

3. KYCON的优势:
- 定制解决方案:KYCON能够根据客户的具体需求提供定制化的连接器解决方案。
- 技术创新:公司不断投资于研发,以保持技术领先。
- 质量保证:KYCON的产品经过严格的质量控制,确保长期可靠性。
- 快速响应:KYCON能够快速响应市场变化和客户需求,提供及时的服务和支持。

KYCON以其高质量的产品、定制化的服务和对技术创新的承诺,在连接器行业中建立了强大的竞争优势。

KMDLAX-4P数据手册

厂牌 PDF简要描述 下载
KYCON 圆形连接器 KYCON KMDLAX-4P KMDLAX-4P数据手册

KMDLAX-4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
