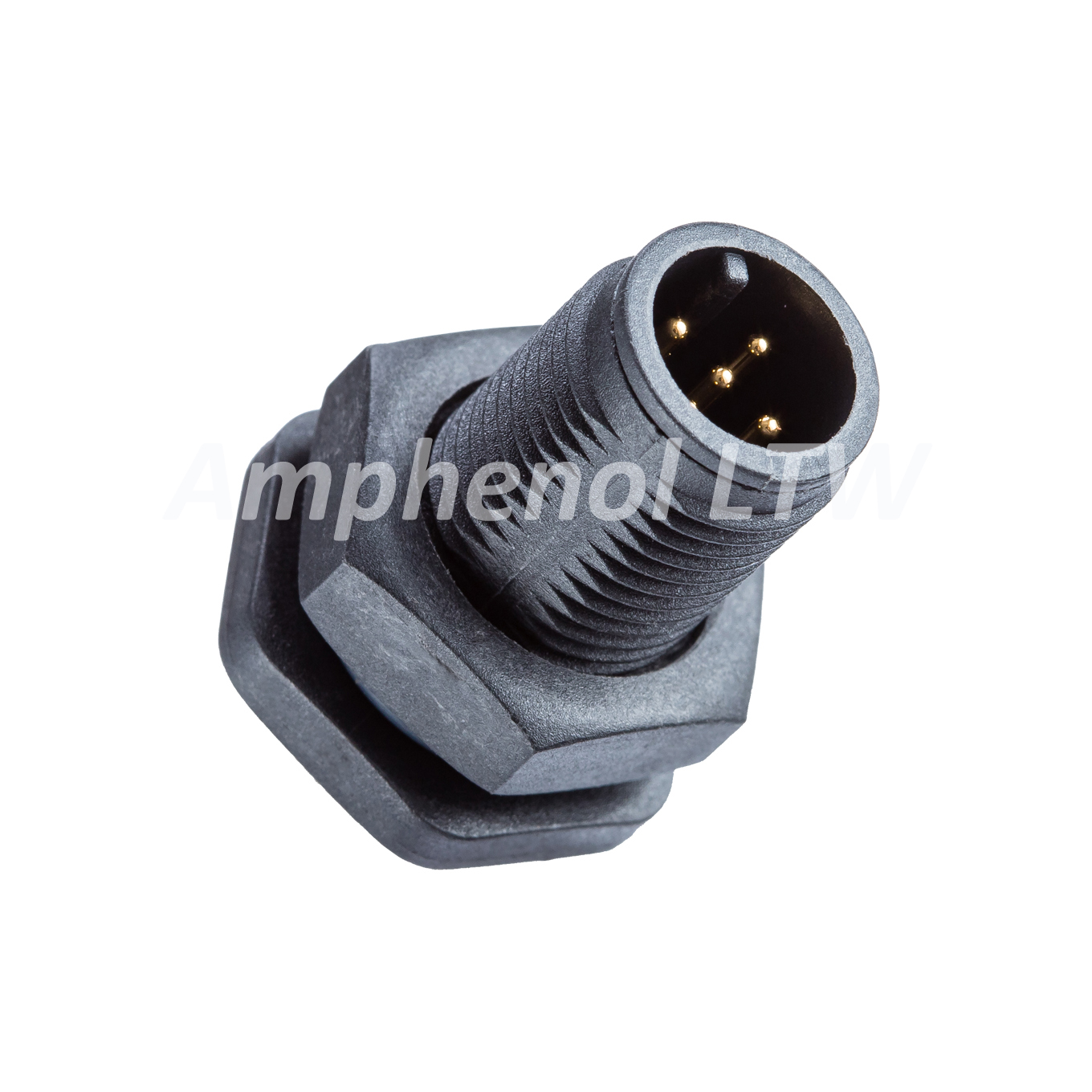

HPC-05PMMP-SF8001

产品分类: 圆形连接器
厂牌: AMPHENOL LTW
产品描述: Connectors,Standard Circular Connector Nylon 4A 面板安装 22.85mm(长度)
供应商型号: QALTW-HPC-05PMMP-SF8001
供应商: Amphenol LTW
标准整包数: 1
AMPHENOL LTW 圆形连接器 HPC-05PMMP-SF8001

HPC-05PMMP-SF8001概述

    产品技术手册:NMEA2000 Micro-C, 180° 面板连接器

    1. 产品简介


    NMEA2000 Micro-C, 180° 面板连接器是一款适用于高可靠性要求的应用场景的高性能连接器。它属于面板安装型连接器,主要功能是为船舶、汽车和其他工业设备提供稳定的数据传输和电力传输解决方案。该连接器支持NMEA 2000标准,广泛应用于船用电子系统、车载电子系统以及其他需要高可靠性的数据传输场合。

    2. 技术参数


    以下是该产品的关键技术和性能参数:
    - 型号: HPC-05PMMP-SF8001
    - 尺寸: 单位:mm
    - 总长度:45.0 ± 0.1 mm
    - 宽度:10.50 mm(公差:± 0.1 mm)
    - 高度:18.0 mm(六角形);19.4 mm(参考)
    - 针距:3.0 mm
    - 接触孔径:5.4 mm
    - 角度: ±1°
    - 防水等级: IP68(未连接时,1米水深24小时)
    - 材质:
    - 连接器壳体:热塑性材料,黑色
    - 插针:黄铜合金,镀金
    - 螺母:热塑性材料,黑色
    - 密封圈:橡胶,灰色
    - 适用面板厚度: 最大4.9 mm
    - 安装方式: 背面安装
    - 锁定方式: 液态胶固定

    3. 产品特点和优势


    - 高可靠性:支持NMEA 2000标准,保证数据传输的准确性和稳定性。
    - 坚固耐用:采用高品质材料,耐腐蚀、抗振动。
    - 防水防尘:达到IP68防水等级,适合户外和恶劣环境使用。
    - 易于安装:螺母和密封圈分开包装,便于安装和维护。
    - 兼容性强:适用于各种标准的NMEA 2000设备和接口。

    4. 应用案例和使用建议


    - 应用案例:
    - 船舶电子系统:在船上用于连接各种传感器和控制系统。
    - 车载电子系统:在汽车中用于连接导航系统和安全监控设备。
    - 使用建议:
    - 确保面板厚度不超过4.9 mm。
    - 使用液态胶进行固定,确保连接稳固。
    - 定期检查密封圈的状态,确保良好的防水效果。

    5. 兼容性和支持


    - 兼容性:该连接器与其他符合NMEA 2000标准的设备兼容。
    - 支持和服务:厂商提供全面的技术支持和售后服务,包括安装指导和故障排查。

    6. 常见问题与解决方案


    - 问题1:如何检查防水等级?
    - 解决办法:在未连接状态下,将连接器浸入1米深的水中24小时,确认无漏水现象。
    - 问题2:如何确保螺母和密封圈正确安装?
    - 解决办法:参照安装图示,先将螺母和密封圈分别装入对应位置,再将连接器插入面板孔中。
    - 问题3:如何判断连接器是否正常工作?
    - 解决办法:通过测试设备检查数据传输的准确性,确认无误。

    7. 总结和推荐


    综上所述,NMEA2000 Micro-C, 180° 面板连接器具有出色的性能和可靠性,适用于多种工业应用场合。其高防水等级和坚固耐用的设计使其成为复杂环境下的理想选择。此外,厂商提供了全面的技术支持和售后服务,使用户能够更加便捷地使用和维护该产品。
    推荐使用:对于需要高度可靠数据传输和电源供应的工业设备,尤其是海洋和车载电子系统,推荐使用NMEA2000 Micro-C, 180° 面板连接器。

HPC-05PMMP-SF8001参数

参数
外壳材料 Nylon
针脚数 -
触头镀层 - 配接 -
类型 Connectors,Standard Circular Connector
颜色 -
端接 -
额定电流 4A
长*宽*高 22.85mm(长度)
安装方式 面板安装
