FLKB-03EGFS-GCP-001

产品分类: 圆形连接器
厂牌: AMPHENOL LTW
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 3pin Copper Alloy 8A 金 银色 隔板安装,面板安装
供应商型号: QALTW-FLKB-03EGFS-GCP-001
供应商: Amphenol LTW
标准整包数: 1

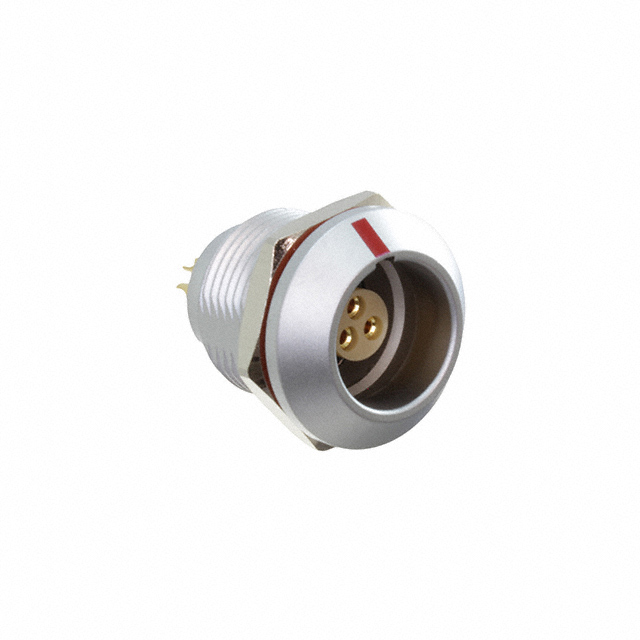

AMPHENOL LTW 圆形连接器 FLKB-03EGFS-GCP-001

FLKB-03EGFS-GCP-001概述

    电子元器件产品技术手册:FLKB-XXEGFS-XCP-XXX

    1. 产品简介


    FLKB-XXEGFS-XCP-XXX 是一款由 Amphenol LTW 设计生产的面板连接器,具有防水和防尘功能。主要应用于需要高可靠性和防护等级的应用场合,如工业自动化、通讯设备及户外电子设备等。该产品通过RoHS认证,符合环保标准。

    2. 技术参数


    | 参数名称 | 规格 |

    | 面板切割尺寸 | 8.30 mm (+0.10, -0.10) |
    | 电缆直径最大值 | 9.00 mm (+0.10, -0.10) |
    | 最大防水等级 | IPX8(1m/24小时) |
    | 针脚材质 | 铜合金,镀金 |
    | 密封圈材料 | 橡胶 |
    | 外壳材料 | 聚合物(陶土色) |
    | 屏蔽材质 | 金属 |
    | 压紧螺母材质 | 金属 |
    | 使用面板厚度最大值 | 6.0 mm |
    | 插针配置 | 2, 3, 4, 5, 6, 7, 9 针定义 |

    3. 产品特点和优势


    FLKB-XXEGFS-XCP-XXX 连接器具有以下显著特点:
    - 防水防尘能力:IPX8 等级确保产品在恶劣环境下正常工作。
    - 可靠设计:采用铜合金镀金针脚和高耐温聚合物外壳,提高连接器的机械和电气可靠性。
    - 灵活性:适用于不同面板厚度(3.0 mm 和 6.0 mm),提供广泛的应用范围。
    - 环境保护:符合 RoHS 标准,无有害物质。

    4. 应用案例和使用建议


    该连接器广泛应用于工业自动化控制系统、通讯设备、户外电子设备等领域。对于实际应用,建议如下:
    - 在安装过程中,务必注意面板切割尺寸和厚度限制。
    - 使用防水或防尘盖帽时,确保密封圈正确安装,增强防护效果。
    - 定期检查并维护连接器,以保持其最佳性能。

    5. 兼容性和支持


    - 兼容性:FLKB-XXEGFS-XCP-XXX 可与各种标准接口配套使用。
    - 支持:Amphenol LTW 提供详尽的技术文档和支持服务,帮助客户顺利应用产品。

    6. 常见问题与解决方案


    - 问题1:连接器无法插入。
    - 解决方案:检查插针与孔位是否对齐,必要时可重新调整插针位置。
    - 问题2:防水性能不佳。
    - 解决方案:确认密封圈完整且安装到位,检查是否有损坏或缺失的密封件。
    - 问题3:安装后接触不良。
    - 解决方案:检查插针是否有弯曲或损伤,适当修剪并重新插入以确保良好接触。

    7. 总结和推荐


    综上所述,FLKB-XXEGFS-XCP-XXX 连接器以其出色的防水防尘能力和可靠的设计,在工业自动化和户外电子设备领域表现出色。我们强烈推荐这一产品用于需要高可靠性和防护等级的应用场合。如有任何疑问或技术支持需求,请联系 Amphenol LTW 官方支持团队。

FLKB-03EGFS-GCP-001参数

参数
端接 焊盘
额定电流 8A
外壳材料 Copper Alloy
针脚数 3pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
安装方式 隔板安装,面板安装
应用等级 仪表级,医疗级,工业级,电信级
零件状态 在售
包装方式 散装,袋装

FLKB-03EGFS-GCP-001厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

FLKB-03EGFS-GCP-001数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW 圆形连接器 AMPHENOL LTW FLKB-03EGFS-GCP-001 FLKB-03EGFS-GCP-001数据手册

FLKB-03EGFS-GCP-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
