Q8DU-05PMMS-QF8001

产品分类: 圆形连接器
厂牌: AMPHENOL LTW
产品描述: Male Pins,Push-Pull,Receptacle 焊盘 5pin Thermoplastic 2A,5A 金 黑色 隔板安装,面板安装 15.2mm(长度)
供应商型号: N-Q8DU-05PMMS-QF8001
供应商: 云汉优选
标准整包数: 1

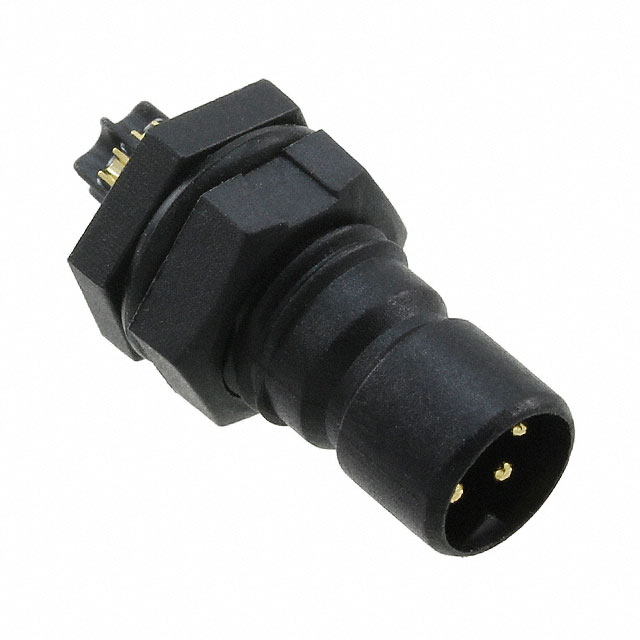

AMPHENOL LTW 圆形连接器 Q8DU-05PMMS-QF8001

Q8DU-05PMMS-QF8001概述

    电子元器件产品技术手册解析

    1. 产品简介


    本技术手册详细介绍了Amphenol LTW公司的Q8XX-0XPMMS-QF8001连接器。这是一款防水型M系列连接器,适用于多种工业和商业应用场合。该连接器主要用于电力传输,信号传输等领域,能够确保在恶劣环境下稳定运行。

    2. 技术参数


    根据技术手册中的内容,以下是该产品的技术规格:
    - 外形尺寸:整体尺寸为6.0 mm x 15.2 mm x 10.0 mm(六角形),公制接插件。
    - 材质:
    - 插头外壳:热塑性塑料,黑色。
    - 针触点:铜合金,镀金。
    - 螺母:热塑性塑料,黑色。
    - 密封圈:橡胶,黑色。
    - 防水等级:IP68,可在1米深的水中浸泡24小时而不损坏。
    - 接触点数:2, 3, 4, 5, 6个接触点。
    - 电流规格:单个接触点可承载5A(D型号)或2A(U型号),混合型号可同时承载5A和2A。
    - 适用面板厚度:0.8至2.0毫米。
    - 允许偏差:长度方向±0.1mm,直径方向±0.05mm,角度方向±1°。
    - 组装方式:需单独包装的螺母,便于安装和拆卸。

    3. 产品特点和优势


    Q8XX-0XPMMS-QF8001连接器具备如下独特功能和优势:
    - 防水性能:高防水等级,满足严苛的工业应用需求。
    - 耐用性强:采用优质材料制造,长期使用不变形,耐腐蚀。
    - 灵活接线:提供多种接触点数量,适应不同接线需求。
    - 安装方便:螺母单独包装,易于安装拆卸,节省时间成本。

    4. 应用案例和使用建议


    本产品广泛应用于以下场景:
    - 工业自动化设备
    - 智能电网系统
    - 车载设备连接
    - 室外通信设施
    使用建议:
    - 在安装前请仔细检查密封圈和螺母是否完好无损。
    - 确保面板厚度符合产品要求,避免接触不良。
    - 建议定期检查防水性能,防止长时间暴露于湿气中造成损坏。

    5. 兼容性和支持


    该产品可以与同类M系列电缆及过模封电缆配合使用。Amphenol LTW公司提供了完善的售后技术支持服务,确保客户在使用过程中得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题1:防水效果不佳
    - 解决方案:检查密封圈是否破损或老化,必要时更换新的密封圈。
    - 问题2:连接松动
    - 解决方案:重新安装螺母,确保拧紧至适当力度。

    7. 总结和推荐


    综合评估,Q8XX-0XPMMS-QF8001连接器凭借其优良的防水性能、高可靠性以及多样的应用场景,在市场上具有很强的竞争力。推荐在需要高性能连接解决方案的环境中使用。

Q8DU-05PMMS-QF8001参数

参数
颜色 黑色
端接 焊盘
额定电流 2A,5A
外壳材料 Thermoplastic
针脚数 5pin
触头镀层 - 配接
类型 Male Pins,Push-Pull,Receptacle
长*宽*高 15.2mm(长度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q8DU-05PMMS-QF8001厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

Q8DU-05PMMS-QF8001数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW 圆形连接器 AMPHENOL LTW Q8DU-05PMMS-QF8001 Q8DU-05PMMS-QF8001数据手册

Q8DU-05PMMS-QF8001封装设计

查看详情并下载
Symbol
Footprint
3D Model
