首页  >  产品百科  >  VENT-PQ1NGY-O8001

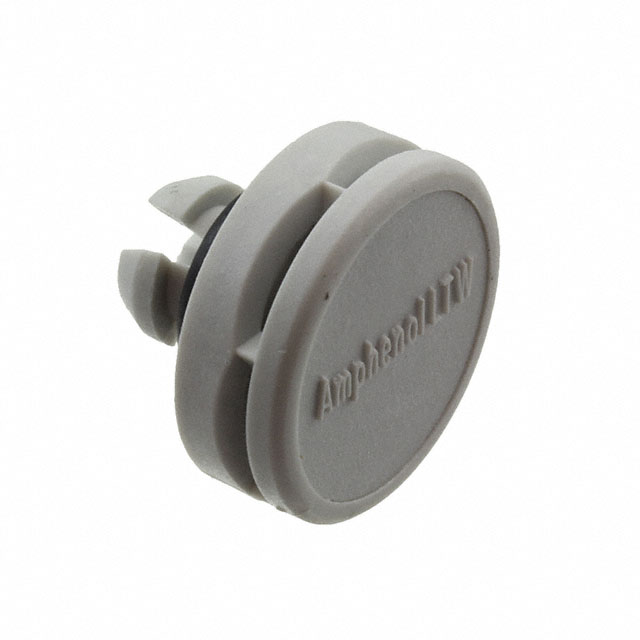

VENT-PQ1NGY-O8001

产品分类: 圆形连接器
厂牌: AMPHENOL LTW
产品描述: Circular Metric Connectors Nylon 面板安装
供应商型号: N-VENT-PQ1NGY-O8001
供应商: 云汉优选
标准整包数: 1
AMPHENOL LTW 圆形连接器 VENT-PQ1NGY-O8001

VENT-PQ1NGY-O8001概述

    电子元器件产品技术手册:透气阀VENT-PQ1XXX-XXXXX

    1. 产品简介


    透气阀VENT-PQ1XXX-XXXXX是Amphenol LTW公司研发的一款高性能防水透气产品。它主要应用于各类电子设备中,旨在提供出色的透气和防水性能,确保电子设备内部的空气流通,同时防止水汽和其他液体进入。本产品适用于户外设备、通讯设备、汽车电子设备等多个领域。

    2. 技术参数


    透气阀VENT-PQ1XXX-XXXXX的主要技术规格如下:
    - 型号及规格:
    - VENT-PQ1NGY-O8001 >550 ml/min @ 70 mbar
    - VENT-PQ1NBK-O8001 >550 ml/min @ 70 mbar
    - VENT-PQ1NGY-N8001 >1000 ml/min @ 70 mbar
    - VENT-PQ1NBK-N8001 >1000 ml/min @ 70 mbar
    - VENT-PQ1NGY-O8002 >1000 ml/min @ 70 mbar
    - VENT-PQ1NBK-O8002 >1000 ml/min @ 70 mbar
    - VENT-PQ1NGY-N8002 >3000 ml/min @ 70 mbar
    - VENT-PQ1NBK-N8002 >3000 ml/min @ 70 mbar
    - 颜色:
    - 主体颜色(Body Colour):灰色/黑色
    - O-Ring颜色(O-Ring Color):黑色/蓝色/绿色/红色
    - 疏油性(Oleophobic):Y/N
    - 防水等级(Waterproof Rate):IP68/IP69K
    - O-Ring尺寸:5.22.6 mm
    - 安装尺寸:
    - 推荐开孔尺寸(Suggested Hole Size):6.4 mm ± 0.1 mm
    - 安装角度(Installation Angle):70° ± 2°
    - 材料:
    - 密封圈(O-Ring):硅胶,UL认证
    - 主体(Body):尼龙,UL认证,阻燃等级94V-0,抗紫外线
    - 膜片(Membrane):ePTFE

    3. 产品特点和优势


    透气阀VENT-PQ1XXX-XXXXX具备以下独特的功能和优势:
    - 高透气性:在70mbar压力下,可达到>3000 ml/min的透气速率,保证电子设备内部良好的气流交换。
    - 卓越的防水性能:防水等级达到IP68/IP69K,确保电子设备在各种恶劣环境下不受水汽侵蚀。
    - 可靠密封性:采用高质量硅胶O-Ring设计,增强密封效果,延长产品使用寿命。
    - 耐高温和抗紫外线:主体材料选用UL认证的尼龙,具有优异的耐温性和抗紫外线能力,适应多种环境。
    - 疏油性:部分型号具备疏油特性,可以有效防止油污积累,保持透气性。

    4. 应用案例和使用建议


    - 应用案例:
    - 户外设备:在便携式户外音箱、手持对讲机等设备中,确保设备在雨水环境下正常工作。
    - 通讯设备:在移动通信基站、车载通信系统中,保护内部电子组件免受湿气侵入。
    - 汽车电子设备:在车灯、传感器等部件中,实现良好的空气流通并防水。
    - 使用建议:
    - 在安装时需遵循推荐的开孔尺寸和安装方向,确保最佳透气效果和防水性能。
    - 定期检查并清理透气孔,避免灰尘和杂物堵塞影响透气效果。
    - 如遇设备长时间浸泡于水中,建议拆卸后进行彻底清洗和干燥处理。

    5. 兼容性和支持


    透气阀VENT-PQ1XXX-XXXXX支持与多种标准螺纹接口兼容,适用范围广泛。Amphenol LTW公司提供详尽的技术文档和支持服务,确保客户能够顺利完成安装和维护。如有疑问,欢迎随时联系技术支持团队。

    6. 常见问题与解决方案


    - 问题1:透气阀透气不畅。
    - 解决办法:检查安装孔是否符合推荐尺寸,确保没有杂质堵塞透气孔。

    - 问题2:设备在水下使用时出现进水现象。
    - 解决办法:确认安装方向正确,检查密封圈是否完好无损,必要时更换新的密封圈。
    - 问题3:设备长时间使用后透气性能下降。
    - 解决办法:定期清洁和保养透气阀,去除表面灰尘和杂物,恢复其透气性能。

    7. 总结和推荐


    透气阀VENT-PQ1XXX-XXXXX凭借其出色的透气性、可靠的防水性能以及卓越的耐候性,在众多应用领域中表现出色。无论是户外设备还是通讯设备,都能满足严格的防护要求。我们强烈推荐这一产品,相信它会为您的电子设备带来可靠且高效的保护。
    通过上述内容,我们详细介绍了透气阀VENT-PQ1XXX-XXXXX的各项技术参数、应用特点及其使用建议。希望本文能够帮助您更好地了解该产品,并在实际应用中发挥其最大价值。

VENT-PQ1NGY-O8001参数

参数
外壳材料 Nylon
针脚数 -
触头镀层 - 配接 -
类型 Circular Metric Connectors
颜色 -
端接 -
额定电流 -
安装方式 面板安装
零件状态 在售
包装方式 袋装

VENT-PQ1NGY-O8001厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

VENT-PQ1NGY-O8001数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW 圆形连接器 AMPHENOL LTW VENT-PQ1NGY-O8001 VENT-PQ1NGY-O8001数据手册

VENT-PQ1NGY-O8001封装设计

查看详情并下载
Symbol
Footprint
3D Model
