首页  >  产品百科  >  Q8U-06PMMS-QF8001

Q8U-06PMMS-QF8001

产品分类: 圆形连接器
厂牌: AMPHENOL LTW
产品描述: Male Pins,Push-Pull,Receptacle 焊盘 6pin Thermoplastic 2A 金 黑色 隔板安装,面板安装 15.2mm(长度)
供应商型号: N-Q8U-06PMMS-QF8001
供应商: 云汉优选
标准整包数: 1
AMPHENOL LTW 圆形连接器 Q8U-06PMMS-QF8001

Q8U-06PMMS-QF8001概述

    电子元器件产品技术手册解析
    本文旨在对Amphenol LTW公司生产的电子元器件产品进行详细的技术手册解析,以便为工程师和技术人员提供全面的产品信息和应用指导。以下是针对产品规格、特点、应用案例以及常见问题与解决方案的具体分析。

    产品简介

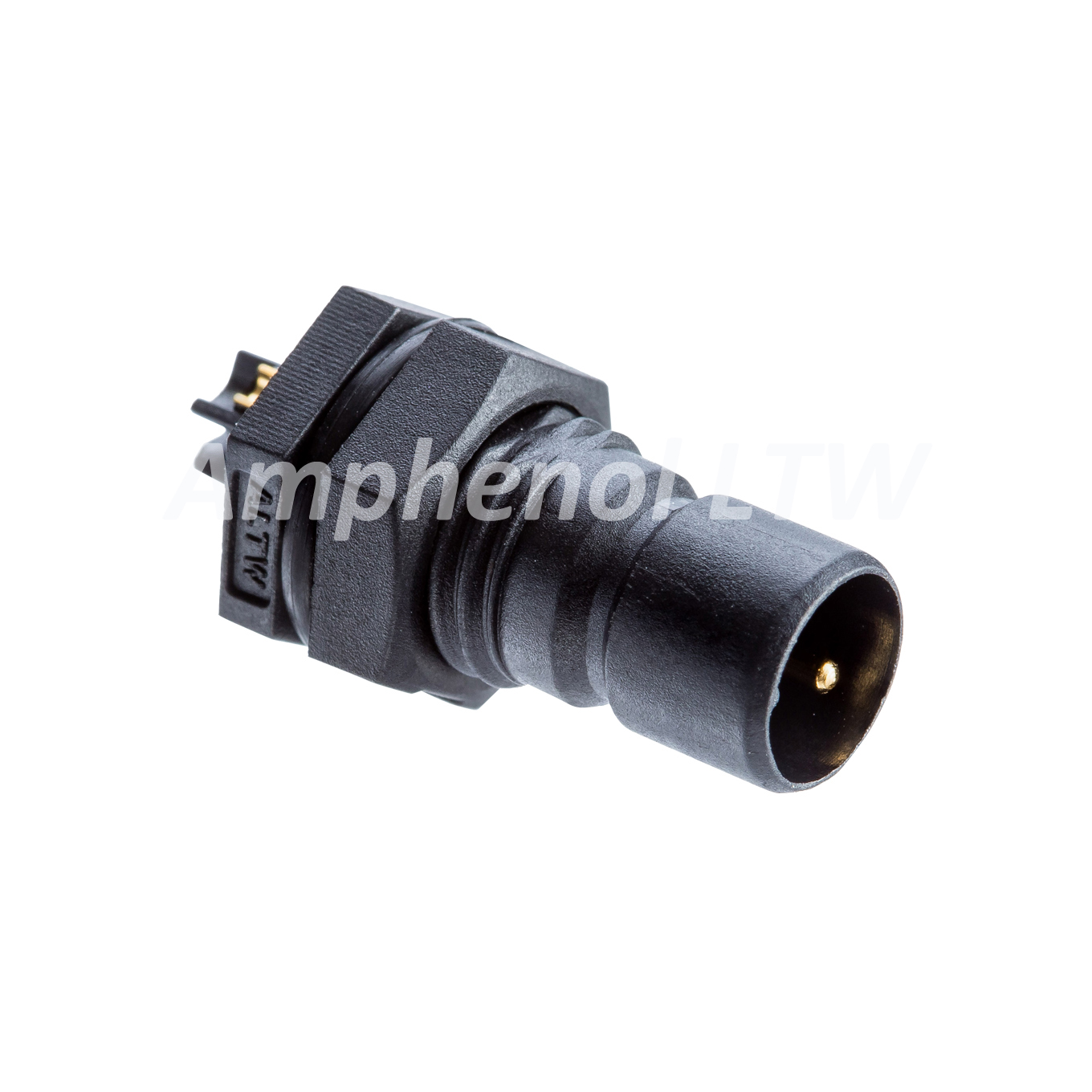

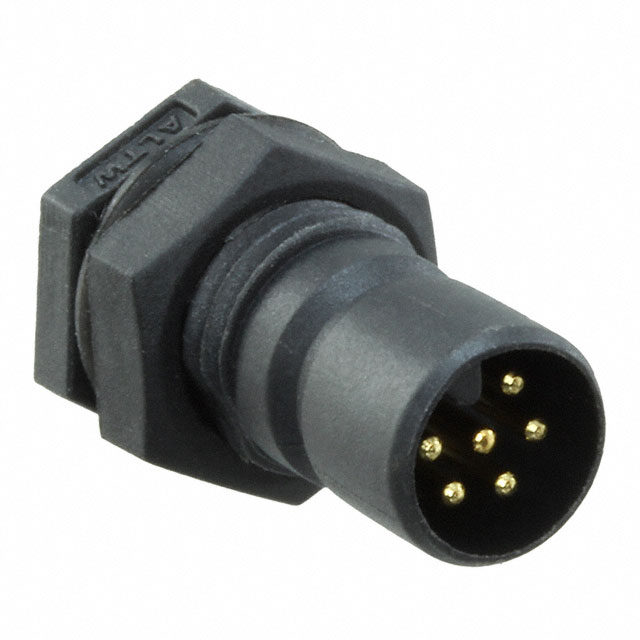

    本产品为高可靠性的防水型连接器,型号为Q8XX-0XPMMS-QF8001。适用于各类需要高度防护的应用场景,如工业自动化、通信设备、汽车电子等领域。其设计紧凑,能够承受恶劣的工作环境,并确保信号传输的稳定性和可靠性。

    技术参数


    根据技术手册,该产品的关键技术参数如下:
    - 尺寸:整体尺寸为6.0mm x 15.2mm x 10.0mm(六边形)
    - 防水等级:IP68,可浸入1米深的水中达24小时
    - 材质:外壳采用黑色热塑性塑料,插针为镀金铜合金,螺母同样为黑色热塑性塑料,密封圈为黑色橡胶
    - 安装面板厚度:0.8mm至2.0mm
    - 额定电流:单个触点最大5A,双路配置可达7A

    产品特点和优势


    1. 高防护能力:IP68的防水等级确保产品能够在恶劣环境下正常工作,尤其适合户外或潮湿环境中使用。
    2. 高性能连接:镀金插针的设计确保长期可靠的电连接,适用于高频信号传输。
    3. 易于安装:螺母和密封圈的特殊设计使得安装过程简单快捷,同时保证良好的密封效果。
    4. 多种触点选择:从2到6个触点不等,满足不同应用需求。

    应用案例和使用建议


    应用场景:
    - 工业自动化:用于工业机器人手臂、控制面板等设备之间的信号传输。
    - 通信设备:在户外基站、卫星通信系统中作为可靠的连接解决方案。
    - 汽车电子:适用于车身电子控制系统,如安全气囊、导航系统等。
    使用建议:
    - 在安装前检查面板厚度是否符合要求(0.8mm至2.0mm)。
    - 确保安装时密封圈正确放置,以达到最佳防水效果。
    - 在连接电缆与连接器时,应避免过度弯曲,防止损坏内部结构。

    兼容性和支持


    该连接器支持多种规格的过模电缆连接器,例如Q8XX-0XAFFM-QL8AXX。厂商提供了详尽的安装指南和支持服务,包括在线技术支持和售后服务。

    常见问题与解决方案


    1. 防水失效
    - 解决方案:检查安装时密封圈是否正确放置;确保面板厚度符合要求。
    2. 信号传输不稳定
    - 解决方案:检查插针接触情况,如有松动需重新安装;确保插针表面无氧化物或杂质。

    总结和推荐


    综上所述,Amphenol LTW公司的Q8XX-0XPMMS-QF8001连接器凭借其出色的防水能力和高性能,非常适合各种严苛环境下的应用。结合厂商提供的完善支持和服务,我们强烈推荐这款产品给那些寻求高效、可靠连接解决方案的工程师和技术人员。

Q8U-06PMMS-QF8001参数

参数
触头镀层 - 配接
类型 Male Pins,Push-Pull,Receptacle
颜色 黑色
端接 焊盘
额定电流 2A
外壳材料 Thermoplastic
针脚数 6pin
长*宽*高 15.2mm(长度)
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

Q8U-06PMMS-QF8001厂商介绍

AMPHENOL LTW是安费诺集团(Amphenol Corporation)旗下的一家子公司,专注于生产高质量的电线和电缆产品。安费诺集团是全球领先的电气、电子和光纤连接解决方案提供商,其产品广泛应用于各种市场,包括通信、工业、汽车、宽带、*事和**等。

AMPHENOL LTW的主要产品分类包括:
1. 通信电缆:用于数据传输和通信网络的电缆,如局域网(LAN)电缆、同轴电缆等。
2. 工业电缆:适用于工业自动化、控制和电源传输的电缆。
3. 汽车电缆:为汽车行业提供的各种电缆,包括高压电缆、信号电缆等。
4. 光纤电缆:用于高速数据传输的光纤电缆。
5. 定制电缆解决方案:根据客户特定需求定制的电缆产品。

AMPHENOL LTW的优势在于:
- 技术创新:持续投资研发,以保持技术领先。
- 品质保证:严格的质量控制流程,确保产品可靠性。
- 全球布局:全球范围内的生产和分销网络,快速响应客户需求。
- 定制服务:提供定制化的电缆解决方案,满足特定应用需求。
- 环境可持续性:致力于生产环保和可回收的产品,减少环境影响。

Q8U-06PMMS-QF8001数据手册

厂牌 PDF简要描述 下载
AMPHENOL LTW 圆形连接器 AMPHENOL LTW Q8U-06PMMS-QF8001 Q8U-06PMMS-QF8001数据手册

Q8U-06PMMS-QF8001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ $ 4.134 ¥ 35.139
65+ $ 3.9449 ¥ 33.5317
100+ $ 3.6822 ¥ 31.2987
500+ $ 3.3354 ¥ 28.3509
1000+ $ 3.06 ¥ 26.01
库存: 1024
起订量: 30 增量: 1
交货地:
最小起订量为:30
合计: ¥ 1054.17
