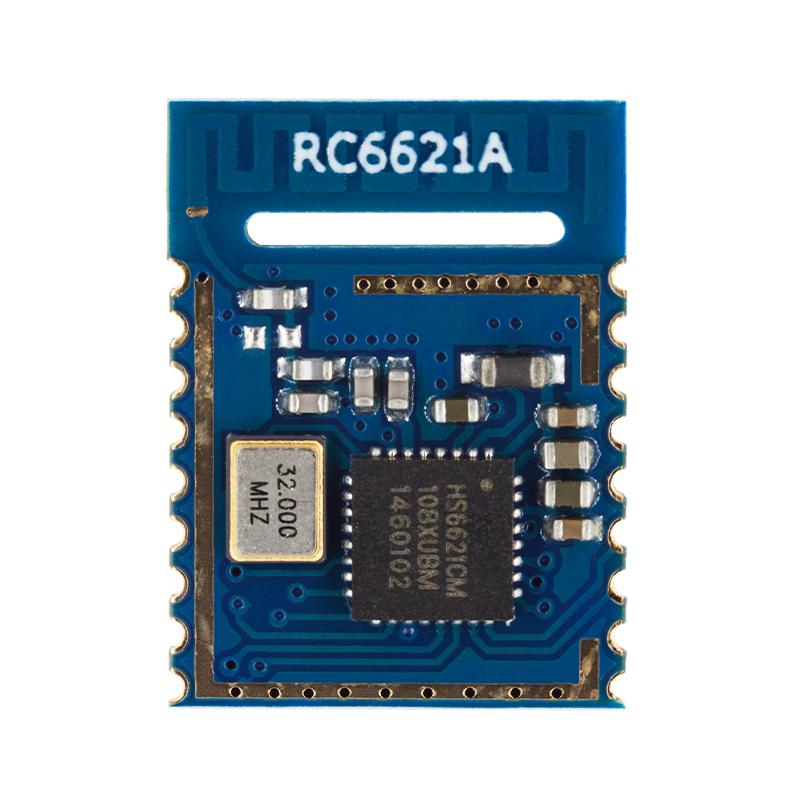

RC6621A

产品分类: 蓝牙模块
产品描述: 支持从透传和主从一体协议、丰富AT指令、支持OTA升级、12kbps/s高速传输
供应商型号: SG-RC6621A
供应商: 国内现货
标准整包数: 500

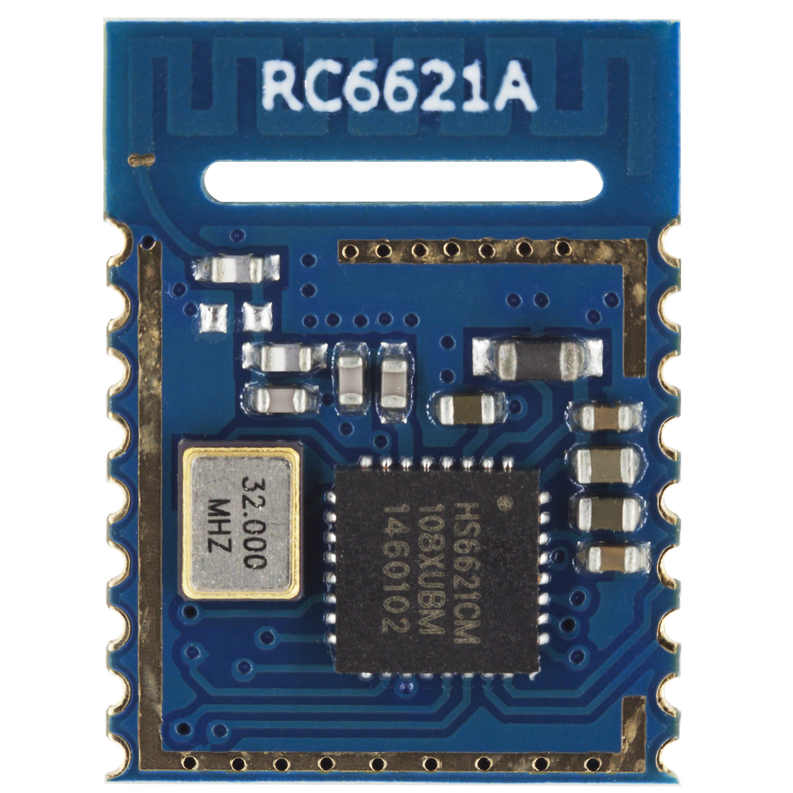

RF CRAZY/深圳智汉物联 蓝牙模块 RC6621A

RC6621A概述

    # RC6621A 低功耗蓝牙(BLE)透传模块技术手册

    1. 产品简介


    RC6621A 是一款由深圳市智汉科技有限公司 RF Crazy® 设计开发的高性能、高灵敏度的低功耗蓝牙(BLE)透传模块。它集成了嵌入式 2.4GHz BLE 收发器和 PCB 板载天线,能够为用户提供简便、高效、稳定的通信解决方案。该模块主要用于 2.4GHz 蓝牙低能耗系统、人机交互设备(如键盘、鼠标和遥控器)、手机配件及玩具、运动和休闲设备等领域。
    1.1 产品类型
    - 类型:低功耗蓝牙(BLE)透传模块
    - 主要功能:双向无线通信,支持蓝牙低功耗通信
    - 应用领域:智能家居、工业自动化、健康医疗设备、运动休闲装备等

    2. 技术参数


    2.1 性能参数
    - 支持协议:蓝牙 5.2
    - 射频特性:支持 20ms - 75ms 连接间隔
    - 发射功率:支持 -30dBm 至 7dBm
    - 工作电压:1.6V 至 3.6V
    - 工作温度:-20°C 至 85°C
    2.2 电气特性
    - 串口波特率:4800 bps 至 460800 bps
    - 数据帧长度:最大 248 字节
    2.3 工作环境
    - 温度范围:-20°C 至 85°C
    - 湿度范围:5% 至 95%,无凝结
    2.4 功耗
    - 睡眠功耗:4.50 μA
    - 广播周期:200ms,103.85 μA;500ms,45.94 μA;1000ms,26.59 μA;2000ms,14.44 μA
    - 连接周期:50ms,206.84 μA;100ms,112.25 μA

    3. 产品特点和优势


    3.1 产品特点
    - 易于使用:无需蓝牙协议栈应用经验
    - 多功能性:支持普通 BLE 模式、Beacon 模式、Eddystone 模式
    - 灵活配置:支持 AT 指令配置多种参数
    - 低功耗:支持长时间待机和低功耗应用
    3.2 产品优势
    - 高速透传:最大 25 KBytes/s 稳定传输速率
    - 兼容性强:Android 和 iOS 设备良好兼容
    - 低延迟:快速连接,最小连接间隔 8ms

    4. 应用案例和使用建议


    4.1 应用案例
    - 智能家居:智能门锁、智能灯泡
    - 健康监测:心率监测设备、血压计
    - 运动设备:智能手表、运动手环
    4.2 使用建议
    - 稳定性提升:连接设备时,建议先等待模块稳定后再进行数据传输
    - 能耗优化:在广播过程中,可以适当增加广播间隔以降低能耗
    - 安全性保障:启用用户鉴权功能,提高设备安全级别

    5. 兼容性和支持


    5.1 兼容性
    - 操作系统:支持 Android 和 iOS
    - 第三方工具:支持 nRF Connect、手机端测试工具
    5.2 厂商支持
    - 文档支持:数据手册、技术资料
    - 售后服务:技术支持和维护服务

    6. 常见问题与解决方案


    6.1 问题与解决办法
    1. 设备无法连接
    - 解决办法:检查设备名称和 MAC 地址是否正确,尝试重新连接。
    2. 传输数据丢失
    - 解决办法:优化广播间隔和连接间隔设置,减少干扰。
    3. 无法进入 AT 指令模式
    - 解决办法:确保模块已经复位并重启,检查指令输入是否正确。

    7. 总结和推荐


    7.1 综合评估
    RC6621A 低功耗蓝牙透传模块具有高效、低功耗、易用性强等显著优点。适用于多种应用场景,如智能家居、健康监测设备、运动设备等。其低功耗特性特别适合长期部署的场景,能够在保证稳定通信的同时降低能源消耗。
    7.2 推荐
    鉴于其卓越的性能和广泛的应用前景,强烈推荐 RC6621A 低功耗蓝牙透传模块用于各种蓝牙透传需求场景。通过合理配置和使用建议,可以充分发挥其功能,为各类设备提供高效的无线通信解决方案。

RC6621A参数

参数
接口 -
支持协议 -
工作电压 2V~3.6V
天线形式 -
芯片平台 -
接收电流 3.8mA
发射功率 -
灵敏度 -
功耗 -
发射电流 -

RC6621A厂商介绍

RF CRAZY是一家致力于射频(RF)和无线通信领域的高科技公司,专注于提供高性能的射频组件和解决方案。公司的主营产品包括射频放大器、滤波器、天线、开关、混频器、调制器等,这些产品广泛应用于无线通信、**、**通信、医疗设备、物联网(IoT)和5G技术等多个领域。

RF CRAZY的产品分类主要分为以下几个方面:
1. 射频放大器:用于增强信号强度,适用于需要信号放大的各种无线通信系统。
2. 滤波器:用于筛选特定频率的信号,确保通信质量。
3. 天线:作为无线信号的发射和接收设备,是无线通信系统的重要组成部分。
4. 射频开关:用于控制信号路径的切换,实现多路信号的管理。
5. 混频器:用于将不同频率的信号混合,产生新的频率信号。
6. 调制器:用于将信息信号调制到载波信号上,以实现无线传输。

RF CRAZY的优势在于其产品的高性能、高可靠性和创新性。公司不断投入研发,以确保产品能够满足不断变化的市场需求和技术进步。此外,RF CRAZY还提供定制化服务,以满足客户的特定需求,这使得公司在竞争激烈的市场中脱颖而出。

RC6621A数据手册

厂牌 PDF简要描述 下载
RF CRAZY/深圳智汉物联 蓝牙模块 RF CRAZY/深圳智汉物联 RC6621A RC6621A数据手册

RC6621A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 9.6
3000+ ¥ 9.2
库存: 10000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 4800
