首页  >  产品百科  >  97-3102A18-19S

97-3102A18-19S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 10pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*34.93mm(高度)
供应商型号: Q-97-3102A18-19S
供应商: 国内现货
标准整包数: 0

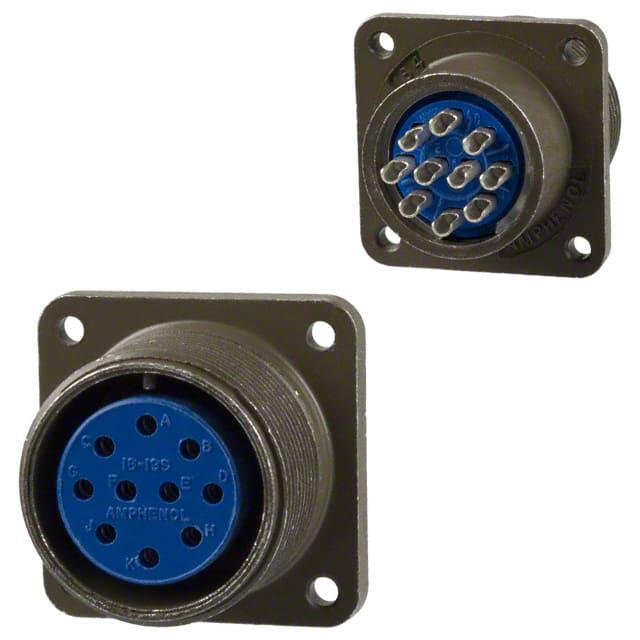

AMPHENOL 圆形连接器 97-3102A18-19S

97-3102A18-19S概述

    Amphenol 97 Series Standard Cylindrical Connector

    1. 产品简介


    产品类型: Amphenol 97系列标准圆柱形连接器,属于MIL-5015样式。
    主要功能: 该连接器提供可靠的数据和电力传输,适用于工业自动化、机器人、机床、仪器仪表、焊接设备和医疗设备等领域。
    应用领域: 该连接器广泛应用于汽车制造、机器人技术、机床工具、焊接系统以及各种商业应用,如重型设备和心电图监测电缆等。

    2. 技术参数


    设计特征:
    - 重量等级: 中到重型圆柱形设计。
    - 坚固耐用,经过现场验证的设计。
    - 单一键槽极化。
    - 螺纹耦合,硬质介电插件。
    - 非旋转触点。
    - 工作温度范围:-55°C至+125°C。
    - 符合成本效益。
    - 与现有的97系列和MIL-5015连接器兼容。
    - 通过UL和CSA认证。
    客户选项:
    - 固体或分体壳体结构。
    - 六种壳体样式。
    - 从1到52个电路,共有128种接触排列方式。
    - 替换式插入定位。
    - 高温和灌封构造。
    - 环境友好的锌合金镀层。
    - 可选镀金处理(针对MS触点)。
    - 温度传感器排列方式可选。
    接触规格:
    - 插入编号包含接触数量、机械间距、服务等级和接触尺寸(单位为英寸和毫米)。
    - 可用多种规格的触点,例如:8个16号线径的触点(Insert Number 20-7)。

    3. 产品特点和优势


    特点:
    - 低成本,适合一般用途。
    - 环境适应性强(需附加417后缀及9767电缆夹)。
    - 支持焊锡或压接端子。
    - 配备多种壳体样式和插入图案。
    - 多种镀层选择,包括镉或环保锌合金。
    优势:
    - 强度高且环境防护良好,壳体组件采用高级铝合金制造。
    - 广泛的配件选项,包括电缆夹、保护盖和面板密封圈等。
    - 罗马II指令(RoHS)合规产品。

    4. 应用案例和使用建议


    应用案例:
    - 机器人自动化生产线:通过连接器进行数据和电力传输,实现精准控制。
    - 医疗设备:高精度的连接保证设备正常运行,例如心电图监测电缆。
    - 焊接设备:稳定可靠的连接确保设备间高效协作。
    使用建议:
    - 在选择插入时,根据需要连接的电线数量和线径确定适当的插入编号。
    - 如需避免交叉配对,可以选择不同角度的替换式插入定位。
    - 根据具体需求选择合适的插座或插头,以提高安全性和可靠性。

    5. 兼容性和支持


    兼容性:
    - Amphenol 97系列连接器与现有97系列和MIL-5015连接器兼容。
    - 提供多种配件选项,确保与不同类型电缆的兼容性。
    支持和维护:
    - 客户可以联系当地的Amphenol销售办事处、授权分销商或直接联系Amphenol公司获取技术支持。
    - 公司运营符合ISO-9001和AS-9100质量体系认证。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:如何正确选择插入编号?
    - 解决方案:根据所需连接的电线数量和线径,选择对应的插入编号。例如,要连接八个16号线径的电线,应选择Insert Number 20-7。

    - 问题2:如何避免交叉配对?
    - 解决方案:选择不同角度的替换式插入定位,确保插座和插头之间的正确匹配。

    7. 总结和推荐


    综合评估:
    - Amphenol 97系列标准圆柱形连接器具备低成本、通用性强、环境适应性好等特点,广泛适用于多个行业。
    - 该连接器经过严格的测试和认证,确保在苛刻环境下也能正常工作。
    推荐:
    - 综上所述,强烈推荐使用Amphenol 97系列标准圆柱形连接器。其卓越的性能和广泛的适用性使其成为工业自动化领域的理想选择。

97-3102A18-19S参数

参数
类型 Female Sockets,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
长*宽*高 34.92mm(长度)*34.93mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 盒装,散装

97-3102A18-19S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A18-19S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A18-19S 97-3102A18-19S数据手册

97-3102A18-19S封装设计

查看详情并下载
Symbol
Footprint
3D Model
