C01530 F006 001 1

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Plug,Threaded 焊盘 7pin Aluminum 银 导线安装,自由悬挂,通孔安装
供应商型号:
供应商:
标准整包数: 0

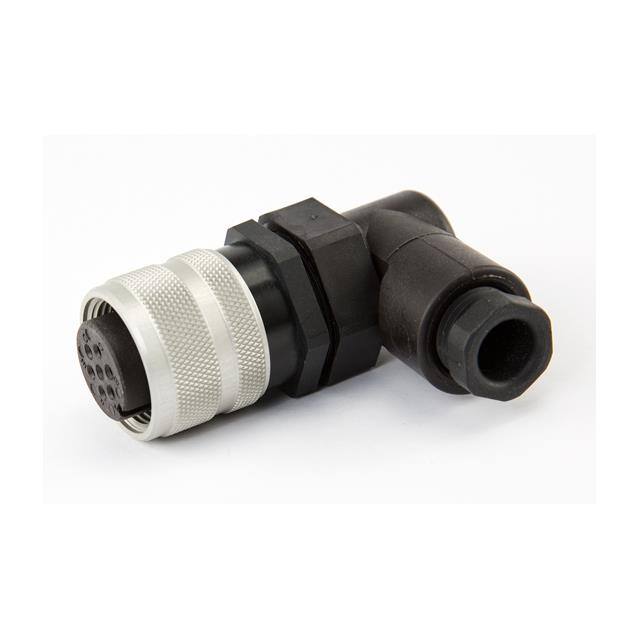

AMPHENOL 圆形连接器 C01530 F006 001 1

C01530 F006 001 1概述

    # Amphenol C 015 系列圆型连接器技术手册

    产品简介


    Amphenol C 015 系列圆形连接器是一种高品质的工业用连接器,符合 EN 175 000 标准。其坚固耐用的设计使其适用于各种严苛的工作环境。C 015 系列连接器广泛应用于比例阀、测量、测试及控制技术等领域,是电子元器件行业中的重要组成部分。
    主要特点
    - 稳定结构:采用坚固设计,确保长期可靠使用。
    - 易于操作:设计简洁,方便安装和维护。
    - 兼容性强:可与 MIL-C-5015 系列壳体尺寸为 14S 的连接器互换使用。
    应用领域
    - 比例阀
    - 测量、测试和控制设备

    技术参数


    以下是 Amphenol C 015 系列连接器的技术规格:
    | 参数类别 | 具体参数 |

    | 接触点数量 | 6 + PE(接地保护) |
    | 额定电压 | 1390 V |
    | 额定绝缘电压 | 2500 V |
    | 绝缘电阻 | ≥ 10¹⁰ Ω |
    | 工作温度范围 | -40°C 至 +100°C |
    | 防护等级 | IP65 |
    | 连接方式 | 压接、焊接、浸焊 |
    | 锁紧系统 | 螺钉锁紧,拧紧力矩 1.5 Nm - 2.0 Nm |
    | 接触电阻 | ≤ 5 mΩ |
    | 导线截面 | 0.14-0.5 mm² 和 0.5-1.5 mm² |

    产品特点和优势


    1. 可靠性高:通过 EN 175 000 和 DIN 43563 标准认证,保证产品在各种工业条件下的可靠性。
    2. 多功能性:兼容多种电缆直径和连接方式,适应不同应用场景。
    3. 安全环保:采用 PA 6.6 材料,具有良好的阻燃性能(UL 94: V-0 等级)。
    4. 市场竞争力:相较于同类产品,其低成本和高性能使其在市场上具有较强的竞争优势。

    应用案例和使用建议


    应用案例
    1. 比例阀控制系统:C 015 系列连接器常用于工业自动化中的比例阀,能够传输高精度信号。
    2. 测量设备:作为传感器与控制器之间的桥梁,用于精密仪器的数据采集。
    使用建议
    - 在高温或潮湿环境中使用时,确保正确密封以防止水分进入。
    - 定期检查螺钉锁紧力矩是否符合要求,避免因松动导致连接失效。
    - 根据实际负载选择合适的导线截面,确保电流传输能力满足需求。

    兼容性和支持


    - 兼容性:C 015 系列与 MIL-C-5015 壳体尺寸为 14S 的连接器可以互换使用。
    - 技术支持:Amphenol 提供详尽的产品文档和技术支持,用户可以通过官网或销售代表获取相关资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保螺钉锁紧力矩在 1.5-2.0 Nm 范围内。 |
    | 接触电阻过高 | 检查接触表面是否清洁并重新压接或焊接。 |
    | 长时间使用后接触不良 | 更换老化或磨损的连接器组件。 |

    总结和推荐


    Amphenol C 015 系列圆形连接器以其稳定的设计、多功能性和广泛的适用性,在工业自动化、测量和控制领域中表现出色。其强大的性能和可靠性使其成为工业电子系统的理想选择。推荐用户根据具体需求选择合适型号,并严格按照手册进行安装和维护。
    如需进一步咨询或购买,请联系 Amphenol-Tuchel Electronics GmbH 或其授权经销商。

C01530 F006 001 1参数

参数
颜色 -
端接 焊盘
额定电流 -
外壳材料 Aluminum
针脚数 7pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

C01530 F006 001 1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

C01530 F006 001 1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL C01530 F006 001 1 C01530 F006 001 1数据手册

C01530 F006 001 1封装设计

查看详情并下载
Symbol
Footprint
3D Model
