首页  >  产品百科  >  97-3106A-16S-4P

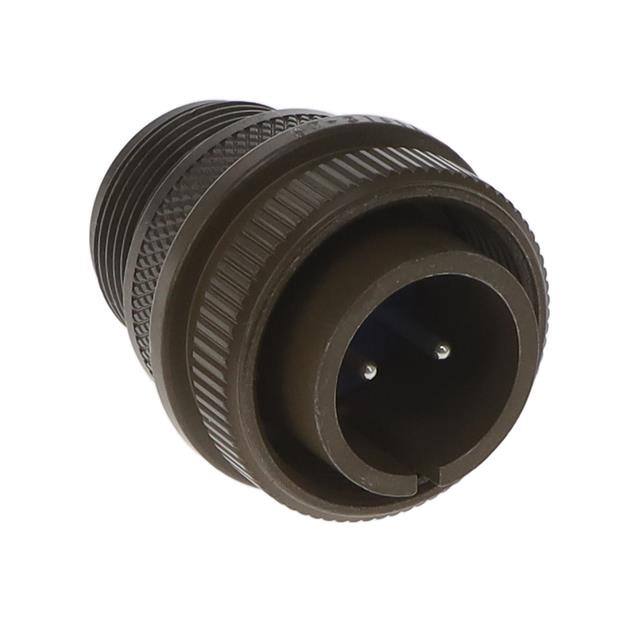

97-3106A-16S-4P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug,Threaded 焊盘 2pin Aluminum Alloy 13A 银 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 37.13mm(长度)
供应商型号: 1890670
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 97-3106A-16S-4P

97-3106A-16S-4P概述


    产品简介


    Amphenol 97 系列标准圆柱形连接器
    Amphenol 97 系列标准圆柱形连接器是符合 MIL-5015 规格的连接器,广泛应用于多种工业和商业环境中。这些连接器特别适合于工厂自动化、机器人、机床、仪器仪表、焊接设备及医疗设备等领域。Amphenol 97 系列连接器获得了 UL 和 CSA 认证,保证了其可靠性和安全性。

    技术参数


    设计特性
    - 中等至重型圆形连接器
    - 耐用且经过现场验证的设计
    - 单键/键槽防插错设计
    - 螺纹耦合,硬质电介质插入件
    - 非旋转接触点
    - 工作温度范围:-55°C 至 +125°C
    - 与现有 97 系列和 MIL-5015 连接器互配互装
    - 通过 UL 认可认证(文件号 E115497)
    - 加拿大标准协会认证(文件号 LR69183)
    客户选项
    - 固体壳或分段壳结构
    - 六种壳体样式
    - 128 种接触排列,从 1 到 52 个电路
    - 可变插孔位置
    - 高温和灌封构造
    - 特殊镀层,包括黑色和绿色锌合金
    - 选配金镀层(仅限 MS 接触)
    - 可用热电偶排列
    材料与加工
    - 连接器组件采用高精度铝合金制造,表面镀镉,具有导电性和橄榄色铬酸盐后处理
    - 某些电缆夹具采用锌合金,表面为橄榄绿/绿色铬酸盐处理
    - 接触点采用银镀层,预涂焊杯;可选金镀层(金/银复合镀层)

    产品特点和优势


    特点
    - 低成本,通用型:适用于一般用途的应用。
    - 环境适应性:通过特定型号(如 417 前缀)和配套电缆夹具实现环境适应性。
    - 焊锡或压接终端:提供灵活的安装选项。
    - 通过安全认证:UL 和 CSA 认证确保安全性和可靠性。
    - 广泛的选择性:提供多种壳体样式和接触排列,适合各种需求。
    - 环保材料:提供非镉镀层(如环保锌合金),减少环境污染。
    - 坚固耐用:具有高强度和环境防护能力。
    优势
    - 高性能:能够承受恶劣的工作环境,适合高电流负载和长期使用。
    - 互换性:可以与现有的 97 系列和 MIL-5015 连接器互配互装,提供广泛的连接选择。
    - 灵活性:提供不同的插入排列方式和可变插入角度,满足多样化的需求。
    - 环境友好:使用环保材料,符合 RoHS 标准。

    应用案例和使用建议


    应用案例
    - 在工业自动化系统中用于机器间的数据传输。
    - 在医疗设备中用于高可靠性、低噪音的数据连接。
    - 在焊接设备中用于快速、可靠的电源和信号连接。
    使用建议
    - 根据具体的应用要求选择合适的壳体样式和接触排列。
    - 在需要避免错误插接的情况下,可以使用不同插入角度的连接器。
    - 选择合适的电缆夹具和密封圈,确保连接的稳定性和防水防尘性能。
    - 对于空间有限的应用,考虑使用角形插头,以节省空间。

    兼容性和支持


    兼容性
    - 可与 97 系列和 MIL-5015 系列的其他产品互配互装。
    - 提供多种配件,如电缆夹具、保护帽、适配器等,方便用户根据具体需求进行配置。
    支持
    - 提供详尽的技术文档和使用指南。
    - Amphenol 提供质量管理系统,通过 ISO-9001 和 AS-9100 认证。
    - 如需更多详细信息或特殊应用需求,可以联系当地的 Amphenol 销售办事处、授权分销商或直接联系 Amphenol 公司。

    常见问题与解决方案


    常见问题及解决办法
    - 问题:如何确定所需的插入编号?
    - 解决办法:根据要连接的线材数量和规格,参考手册中的插入编号表格来选择合适的插入编号。

    - 问题:如何避免错误插接?
    - 解决办法:可以选择带有不同插入角度的连接器,或者使用防误插的壳体设计。

    - 问题:如何选择合适的插头和插座?
    - 解决办法:根据应用需求选择插头的壳体样式(直形或角形),以及选择带有固体壳或分段壳的设计。

    - 问题:如何选择合适的镀层?
    - 解决办法:根据具体应用需求和环境条件选择合适的镀层,如橄榄色镉镀层、锌合金镀层等。

    总结和推荐



    总结


    Amphenol 97 系列标准圆柱形连接器是一款高效、耐用且灵活的产品,适用于各种工业和商业应用。其广泛的选择性、良好的环境适应性和高可靠性使其在市场上具有很高的竞争力。此外,其低成本和环保特性也使得其在多种应用中都具备显著的优势。
    推荐
    综上所述,Amphenol 97 系列标准圆柱形连接器是值得推荐的高品质产品。无论是用于工业自动化还是医疗设备,这款连接器都能满足高标准的需求。如果您的项目需要一种高效、可靠且灵活的连接解决方案,那么 Amphenol 97 系列连接器将是一个理想的选择。

97-3106A-16S-4P参数

参数
类型 Male Pins,Plug,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 2pin
触头镀层 - 配接
长*宽*高 37.13mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3106A-16S-4P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3106A-16S-4P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3106A-16S-4P 97-3106A-16S-4P数据手册

97-3106A-16S-4P封装设计

查看详情并下载
Symbol
Footprint
3D Model
