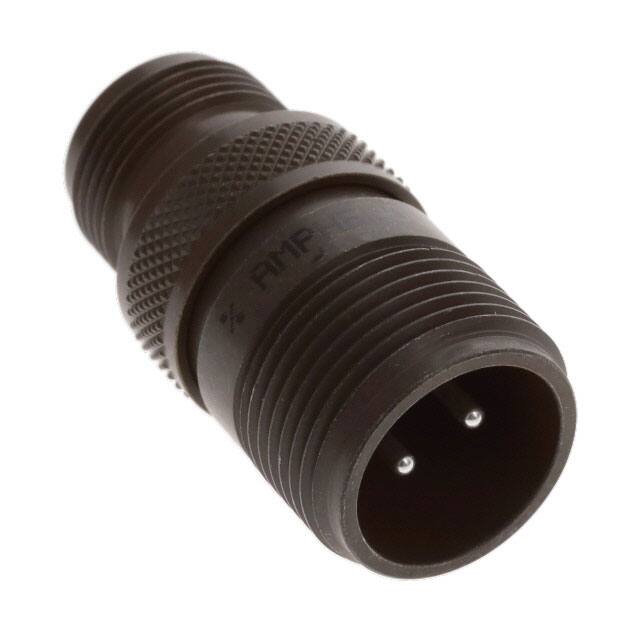

97-3101A-12S-3P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 2pin Aluminum Alloy 13A 银 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 37.29mm(长度)
供应商型号: 1889552
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 97-3101A-12S-3P

97-3101A-12S-3P概述

    Amphenol 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol 97系列标准圆柱形连接器是一款广泛应用于工业自动化、机器人技术、机床、医疗设备等领域的连接器。它符合MIL-5015标准,以其低成本、耐用性强的特点而闻名。此外,该连接器通过了UL(Underwriters Laboratories)和CSA(Canadian Standards Association)的认可,符合RoHS标准。

    技术参数


    - 工作温度范围:-55°C至+125°C
    - 电压容量:高达24KVDC(高电压)
    - 电气特性:提供多种接触点配置,从单个接触点到多个接触点(最多52个电路)
    - 插头壳体样式:提供六种不同的壳体样式
    - 安装方式:墙面安装、电缆安装、面板安装
    - 连接方式:螺纹耦合
    - 防护等级:提供环境密封型号(例如417后缀)

    产品特点和优势


    - 成本效益:适用于一般用途,经济实惠。
    - 环境适应性:环境型417后缀加上9767电缆夹提供了更好的环境防护。
    - 连接方式多样:支持焊接或压接终端。
    - 高可靠性:通过UL和CSA认证。
    - 材料坚固:采用高强度铝合金制成。
    - 灵活性:提供各种外壳样式、接触排列方式和配件选择。

    应用案例和使用建议


    应用案例:
    - 在工厂自动化系统中,用于控制和监测设备之间的连接。
    - 医疗设备中,确保信号传输的稳定性和安全性。
    - 机器人手臂上的动力和信号传输。
    使用建议:
    - 在选择连接器时,根据实际需求选择合适的接触点数量和大小。
    - 确保正确使用保护盖和其他配件以防止意外断开。
    - 在需要灵活布线的情况下,可以选择角度型插头以减少空间占用。

    兼容性和支持


    - 兼容性:可与其他97系列及MIL-5015系列连接器互换使用。
    - 技术支持:通过Amphenol官网或授权分销商获取支持。

    常见问题与解决方案


    - 问题:如何确定所需的插入物?
    解决方案:首先确定要连接的电线数量和规格,然后参考相关图表选择合适的插入物。

    - 问题:如何避免不同功能的相同连接器交叉连接?
    解决方案:选择不同角度的插入位置以避免错误连接。

    总结和推荐


    综述:
    - 优点:高成本效益、可靠、灵活,且具有多种应用场景。
    - 推荐:强烈推荐在一般工业和自动化设备中使用。该连接器在多种环境中表现优异,特别是对于需要低成本解决方案的应用场景。
    综上所述,Amphenol 97系列标准圆柱形连接器是一款高效可靠的连接解决方案,适用于广泛的工业应用。它在成本效益、可靠性和灵活性方面表现出色,能够满足各种实际应用的需求。

97-3101A-12S-3P参数

参数
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 2pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 橄榄绿,褐色
长*宽*高 37.29mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3101A-12S-3P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3101A-12S-3P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3101A-12S-3P 97-3101A-12S-3P数据手册

97-3101A-12S-3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
