97-3106A-18-10S(639)

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Circular MIL Spec Connector,Plugs 焊盘 Aluminum Alloy 导线安装
供应商型号: 654-973106A1810S639
供应商: Mouser
标准整包数: 1

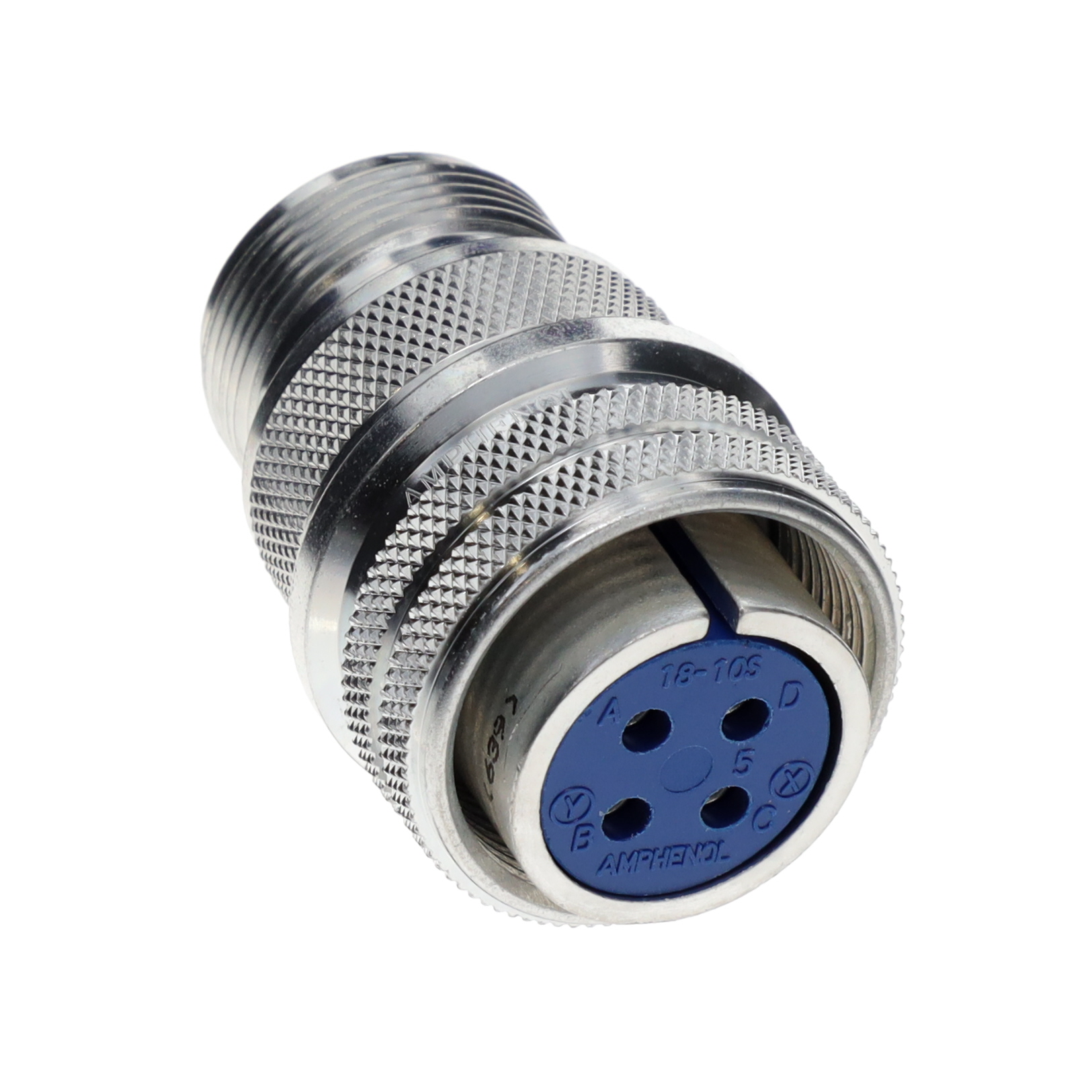

AMPHENOL 圆形连接器 97-3106A-18-10S(639)

97-3106A-18-10S(639)概述

    Amphenol® 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol® 97系列标准圆柱形连接器是Amphenol工业操作部门的产品之一,旨在提供低成本、非环境要求的解决方案。这些连接器适用于汽车、机器人、机床和焊接行业等多种商用应用,包括重型设备到ECG监控电缆。97系列采用高强度铝合金制造,具有良好的环境防护性能。它们适用于多种壳体样式、接触图案和配件选择。

    技术参数


    - 认证:UL Recognized(E115497),TÜV认证,CSA认证
    - 环境适应性:工作温度范围从–55°C至+125°C
    - 连接方式:支持焊锡和压接两种终端
    - 接触配置:多种壳体样式和插入布局可供选择
    - 防护等级:支持单键/键槽极化,螺纹连接,硬介电质插入
    - 其他特性:环保型锌合金插针可选,提供镀镉或无镉表面处理
    - 电压等级:最高可达17KVAC/24KVDC

    产品特点和优势


    Amphenol® 97系列连接器具备一系列独特的设计特性,使其在市场上拥有显著的竞争优势。这些特点包括但不限于:
    - 成本效益:低成本,适合一般用途的应用
    - 坚固耐用:采用耐用的现场验证设计,适用于苛刻的工业环境
    - 可靠性高:可互换互装,具有高可靠性
    - 环保友好:提供无镉的锌合金接触选项,符合RoHS合规要求

    应用案例和使用建议


    97系列连接器在汽车、机器人及医疗健康等多个领域广泛应用。例如,在机器人应用中,可以将多个97系列连接器用于控制电缆和传感器信号传输。对于这种应用场景,需要根据实际需求选择合适的插针/插座组合,以确保电气性能的稳定。
    对于一般情况,直插式连接器(3106)满足大多数连接需求;但在空间有限的情况下,可以考虑使用角式连接器(3108)。此外,为防止误插,不同功能的连接器可以选择不同角度定位的插针/插座。

    兼容性和支持


    Amphenol 97系列连接器能够与现有97系列和SAE AS50151连接器互换互装,确保了广泛的兼容性。Amphenol工业运营部门提供了详细的支持服务,包括如何订购、获取维修和技术文档等信息。

    常见问题与解决方案


    1. 误配导致短路:在设计时需要特别注意插针和插座的选择,以避免不匹配导致的问题。
    2. 电压等级不足:应根据具体应用场景选择合适的电压等级型号,必要时需联系技术支持。
    3. 安装难度:复杂的多点安装可能需要专业工具,建议参考手册进行正确安装。

    总结和推荐


    综上所述,Amphenol® 97系列标准圆柱形连接器以其低价格、高可靠性、宽广的工作温度范围以及出色的兼容性,成为各类工业应用的理想选择。针对不同领域的特殊需求,建议联系Amphenol工业运营部门获取更多定制化支持。总体而言,该产品在工业自动化、医疗设备等领域表现出色,值得推荐使用。

97-3106A-18-10S(639)参数

参数
额定电流 -
外壳材料 Aluminum Alloy
针脚数 -
触头镀层 - 配接 -
类型 Circular MIL Spec Connector,Plugs
颜色 -
端接 焊盘
安装方式 导线安装
应用等级 军用级
包装方式 散装,袋装

97-3106A-18-10S(639)厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3106A-18-10S(639)数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3106A-18-10S(639) 97-3106A-18-10S(639)数据手册

97-3106A-18-10S(639)封装设计

查看详情并下载
Symbol
Footprint
3D Model
