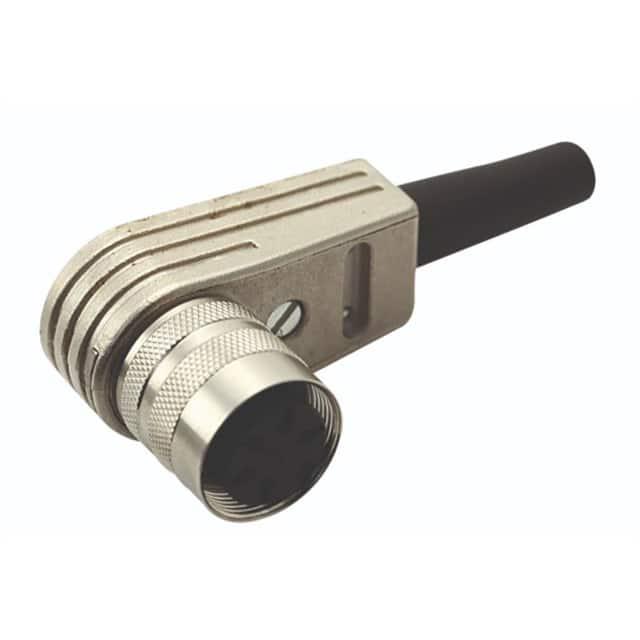

T 3505 005

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Plug,Threaded 焊盘 8pin Die Cast 7A 银 银色 导线安装,自由悬挂,通孔安装 32mm(长度)
供应商型号: T3505005-ND
供应商:
标准整包数: 50
AMPHENOL 圆形连接器 T 3505 005

T 3505 005概述


    产品简介


    本篇技术手册详细介绍了一款符合DIN EN 61076-2-106标准的连接器产品。该连接器产品包含多个版本,每种版本具有不同数量的触点(21个触点+3),并且可以应用于多种场合,如音频设备、数据传输和控制系统等领域。本文将详细阐述该产品的技术参数、特点与优势、应用场景及使用建议,兼容性和支持,以及常见问题与解决方案。

    技术参数


    该连接器产品的核心参数如下:
    | 参数 | 规格 |

    | 触点数量 | 21 + 3 |
    | 额定电压(IEC 60664-1)| 300 V(100 V) |
    | 额定电流(IEC 60512-5-2)| 5 A (+40°C) |
    | 绝缘电阻(IEC 60512-3-1)| > 10^10 Ω |
    | 接触电阻(IEC 60512-2-1)| < 5 mΩ |
    | 温度范围(IEC 60068-1)| -40°C ... +100°C |
    | 插入力 | 25 N 至 60 N |
    | 材料 | 由黄铜制成的耦合环、压力释放部件,压铸镍镀层 |

    产品特点和优势


    1. 多触点设计:支持多达21个触点,适应高密度连接需求。
    2. 宽额定电压:最高可达300V(在某些配置下为100V),适用于多种电力和信号传输场合。
    3. 优异的接触电阻:最大接触电阻不超过5mΩ,保证稳定的电气连接。
    4. 良好的机械强度:插入和拔出的力介于25N至60N之间,适合频繁插拔的场景。
    5. 可靠的安全措施:锁紧系统采用金属螺丝耦合,确保安全无误地连接。

    应用案例和使用建议


    此款连接器广泛应用于音频和数据传输系统,尤其是在需要高密度连接和稳定性的环境中。例如,在数据中心、工厂自动化控制以及高端音频系统中。
    使用建议:
    - 安装注意事项:请避免在负载下连接或断开该连接器,确保金属外壳部分已连接到保护接地。
    - 材料兼容性:为避免脆性金属间连接,金镀端子需要在焊接区域进行锡镀处理。
    - 定期维护:在实际使用中,应根据具体工况定期检查接触电阻,以确保长期稳定性。

    兼容性和支持


    - 电气兼容性:符合国际标准(如IEC 60664-1、IEC 60512-x、DIN EN 60512-x)和UL认证要求(如UL 1977),保证了广泛的电气兼容性。
    - 技术支持:制造商提供详细的技术文档、快速响应的技术支持服务,帮助用户解决实际使用中遇到的问题。

    常见问题与解决方案


    - 问题1:连接器在高频传输中信号丢失
    解决方案:检查接触电阻,确保连接稳固且没有腐蚀现象。
    - 问题2:无法锁定连接器
    解决方案:确认螺丝已经拧紧至正确扭矩(0.7 Nm)。

    总结和推荐


    综合考虑其多触点设计、宽电压范围、优越的电气和机械性能,这款连接器在高密度连接和高频信号传输场景中表现出色。因此,对于那些追求卓越连接质量和稳定性的应用场合,强烈推荐使用这款连接器产品。

T 3505 005参数

参数
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 7A
外壳材料 Die Cast
针脚数 8pin
触头镀层 - 配接
长*宽*高 32mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

T 3505 005厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

T 3505 005数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL T 3505 005 T 3505 005数据手册

T 3505 005封装设计

查看详情并下载
Symbol
Footprint
3D Model
