首页  >  产品百科  >  97-3106A-22-22S(621)

97-3106A-22-22S(621)

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Plug,Threaded 焊盘 4pin Aluminum Alloy 46A 银 黑色 导线安装,自由悬挂,通孔安装 49.88mm(长度)
供应商型号: 339-97-3106A-22-22S(621)-ND
供应商: Digi-Key
标准整包数: 1

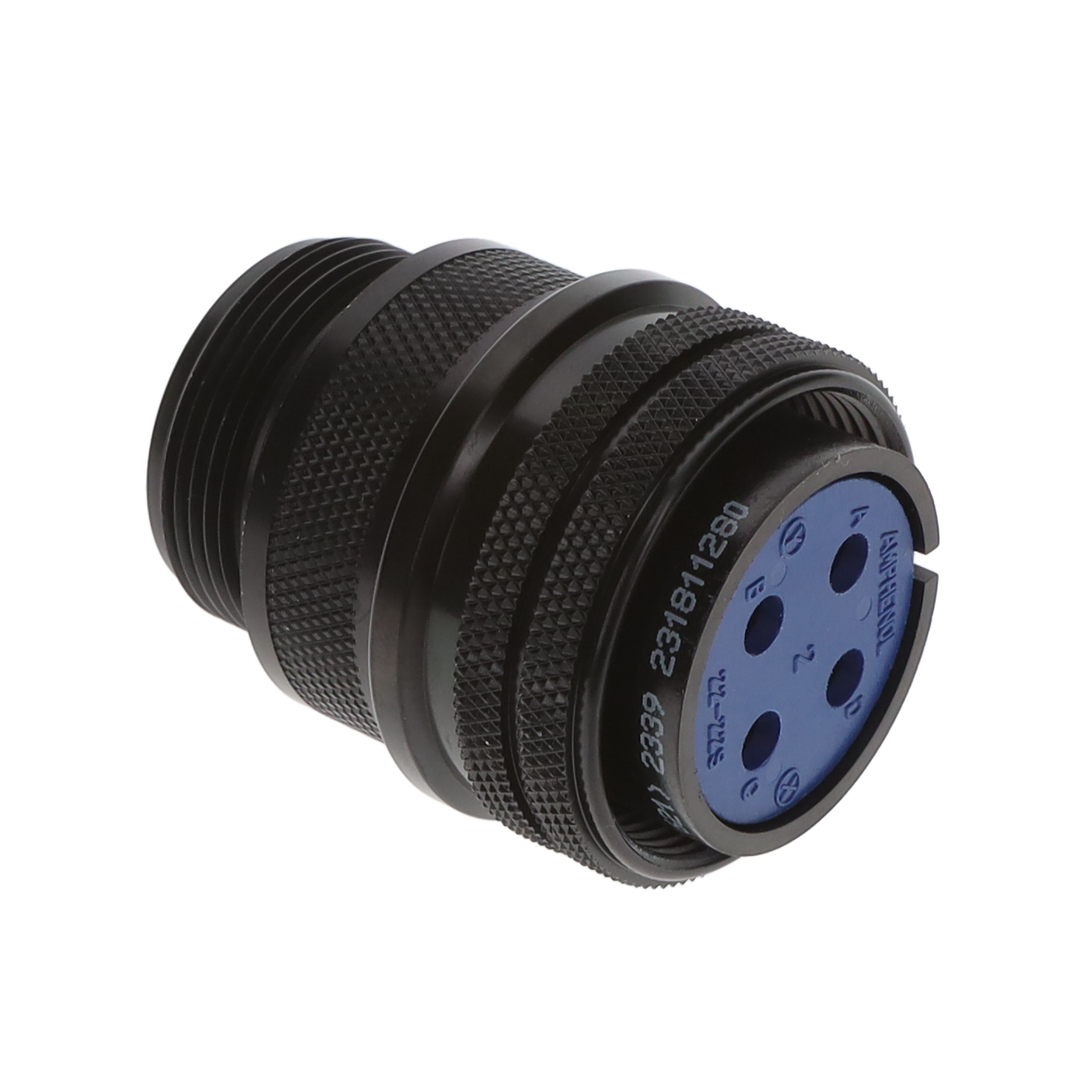

AMPHENOL 圆形连接器 97-3106A-22-22S(621)

97-3106A-22-22S(621)概述

    Amphenol® 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol® 97系列标准圆柱形连接器是针对低至中等需求应用设计的产品,广泛适用于汽车、机器人、机床和焊接行业等多个领域。此外,这些连接器还被用于各种商业应用,从重型设备到心电图(ECG)监测电缆。此系列产品具备低成本和非环境敏感性,非常适合各种普通应用场景。

    技术参数


    Amphenol® 97系列连接器的技术参数如下:
    - 连接方式:焊锡或压接终端
    - 认证:UL认证(E115497)、CSA认证、TÜV认证
    - 材料:壳组件由高品质铝合金制成,提供结构强度和环境防护
    - 插入式设计:多种壳体样式和插入图案选择
    - 接触配置:银镀层预浸焊锡杯,可选镀金过银
    - 额定温度:-55°C 至 +125°C
    - 电特性:高电压能力(17KVAC/24KVDC)

    产品特点和优势


    Amphenol® 97系列连接器的独特功能和优势包括:
    - 成本效益高,适合低至中等需求的应用
    - 可根据具体需求选择焊接或压接端子
    - 广泛的壳体样式和插入图案选择,提供高度灵活性
    - 环境友好型锌合金镀层选项,符合RoHS标准
    - 牢固的机械设计,采用旋入式耦合和硬介电插入件

    应用案例和使用建议


    Amphenol® 97系列连接器在多个领域都有广泛应用。例如,在汽车制造业中,它们常用于电源和信号传输。对于高压需求的应用,可以选择大容量的插针和插座配置。为确保正确的配对,可以采用不同的插入位置来避免误配对。
    使用建议:
    - 在选择连接器时,需考虑线缆直径及电流要求以确定合适的插入类型
    - 若多根电线连接在同一连接器上,优先考虑较大的接触孔径以确保电流稳定性
    - 根据具体使用场景选择合适的壳体样式和接触排列,以提高可靠性和维护便利性

    兼容性和支持


    Amphenol® 97系列连接器具有广泛的兼容性,可以与现有的97系列和SAE AS50151连接器互换使用。此外,制造商提供了丰富的配件选项,包括电缆夹、保护帽和适配器等,帮助客户实现更好的集成和保护效果。如需更多技术支持或定制化解决方案,可通过当地销售办公室或授权分销商联系Amphenol公司。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题:插针或插座无法正确插入?
    - 解决方案:检查接触点是否有污垢或损伤,必要时清洁并重新安装。

    - 问题:连接器密封不严导致液体进入?
    - 解决方案:确认所选型号具备相应的防水等级,并按照安装指南进行操作。
    - 问题:高温环境下使用,温度超标?
    - 解决方案:选用适合高温条件下的高耐温型连接器,或者增加适当的散热措施。

    总结和推荐


    综上所述,Amphenol® 97系列标准圆柱形连接器是一款适用于各类工业和商业应用的高性价比产品。凭借其成本效益、广泛适用性和环境适应性,这些连接器在众多领域展现出卓越的表现。鉴于其诸多优势,强烈推荐使用这款产品,特别是在需要高可靠性、低成本连接解决方案的应用场合。
    以上是对Amphenol® 97系列标准圆柱形连接器的技术手册内容的提炼和整理,希望可以帮助读者更好地了解这一款高性能电子元器件。

97-3106A-22-22S(621)参数

参数
端接 焊盘
额定电流 46A
外壳材料 Aluminum Alloy
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 黑色
长*宽*高 49.88mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
包装方式 散装,袋装

97-3106A-22-22S(621)厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3106A-22-22S(621)数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3106A-22-22S(621) 97-3106A-22-22S(621)数据手册

97-3106A-22-22S(621)封装设计

查看详情并下载
Symbol
Footprint
3D Model
