21-033387-031

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Twinax 压入式
供应商型号: 1178-21-033387-031-ND
供应商: Digi-Key
标准整包数: 1

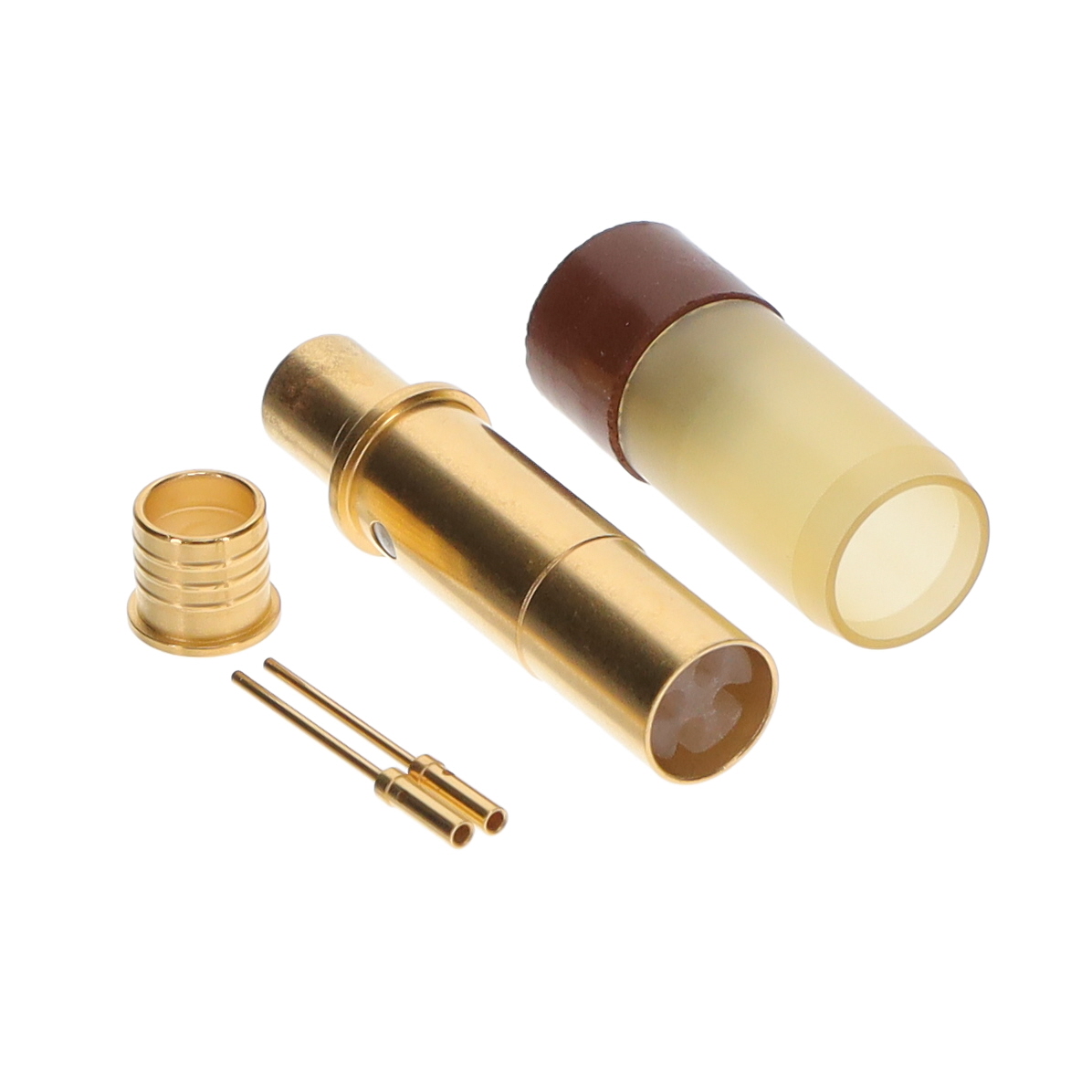

AMPHENOL 圆形连接器 21-033387-031

21-033387-031概述

    Amphenol Tri-Start Series III Subminiature Cylindrical Connectors

    产品简介


    Amphenol Tri-Start Series III 是一种高性能的 MIL-DTL-38999 连接器,专为满足严苛的环境条件而设计。适用于军事、航空航天和地面车辆应用。其具备快速耦合、高振动防护和卓越的电磁干扰(EMI)屏蔽能力等特点。该系列产品包括铝壳、不锈钢壳(防火墙)、复合材料壳以及具备特殊防振功能的 Clutch-Lok® 设计。

    技术参数


    - 材质选项:铝壳、不锈钢壳(防火墙)、复合材料壳。
    - 电气特性:
    - 额定电压:交流(RMS)海平面:22D = 0.141V,20 = 0.209V,16 = 0.209V,12 = 0.209V,10(电源)= 0.355V,8 = 0.490V,4 = 0.490V,0 = 0.585V。
    - 最大电流:22D = 5A,20 = 7.5A,16 = 13A,12 = 23A,10(电源)= 33A,8(电源)= 46A,4 = 80A,0 = 150A。
    - 接触电阻:22D ≤ 73mΩ,20 ≤ 55mΩ,16 ≤ 49mΩ,12 ≤ 42mΩ,10(电源)≤ 33mΩ,8(电源)≤ 26mΩ,4 ≤ 23mΩ,0 ≤ 21mΩ。
    - 机械特性:
    - 振动防护:200°C 下可承受 60G 的振动(3 轴)。
    - 温度范围:从-55°C 到 +200°C。
    - 防水等级:符合 MIL-DTL-38999 要求的水分侵入防护标准。

    产品特点和优势


    1. 卓越的 EMI 屏蔽:金属对金属接触和导电涂层提供 65dB 的最低屏蔽效果,适用于高频应用。
    2. 抗震设计:采用厚壁设计和增强型耦合表面,提高抗震动性能。
    3. 轻量化:复合材料版本相比铝壳和不锈钢壳重量减轻了 17%-70%。
    4. 兼容多种接口:可选多种插入排列方式,以适应不同应用场景的需求。

    应用案例和使用建议


    1. 航空航天:用于飞机内部和外部设备之间的连接,保证稳定性和可靠性。
    2. 军事设备:用于装甲车、无人机等需要高强度连接的场合。
    3. 地面车辆:用于车载通信系统,确保信号传输质量。
    - 使用建议:在极端环境下使用时,应注意定期检查连接器的防水和防尘密封状态,以保持其性能稳定。

    兼容性和支持


    Amphenol Tri-Start 系列 III 可与其他 MIL-DTL-38999 规格的连接器互换使用。厂商提供了丰富的技术支持文档,如安装指南和故障排查手册,同时客户可以联系当地销售办事处获取更多支持服务。

    常见问题与解决方案


    1. 连接器出现接触不良:检查连接器是否正确安装,必要时重新压接。
    2. 密封圈损坏:更换新的密封圈并确保安装正确。
    3. 振动导致的松动:使用 Clutch-Lok® 设计的连接器,通过其独特的自紧结构应对振动影响。

    总结和推荐


    Amphenol Tri-Start 系列 III 连接器凭借其卓越的性能、高度可靠的设计以及广泛的应用范围,在电子元件市场上具有很强的竞争力。其创新的防震技术和轻量化设计使其成为各种高要求应用的理想选择。强烈推荐给需要高性能连接解决方案的专业用户和工程师。

21-033387-031参数

参数
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 Twinax
颜色 -
安装方式 压入式
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

21-033387-031厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

21-033387-031数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 21-033387-031 21-033387-031数据手册

21-033387-031封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 163.8 ¥ 1370.8013
10+ $ 158.8205 ¥ 1329.1289
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1370.8
