97-3102A18-10P(946)

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 4pin Aluminum Alloy 23A 银 黑色 法兰安装,面板安装 3.17mm(长度)*35.08mm(高度)
供应商型号: 97-3102A18-10P(946)
供应商: Verical
标准整包数: 5

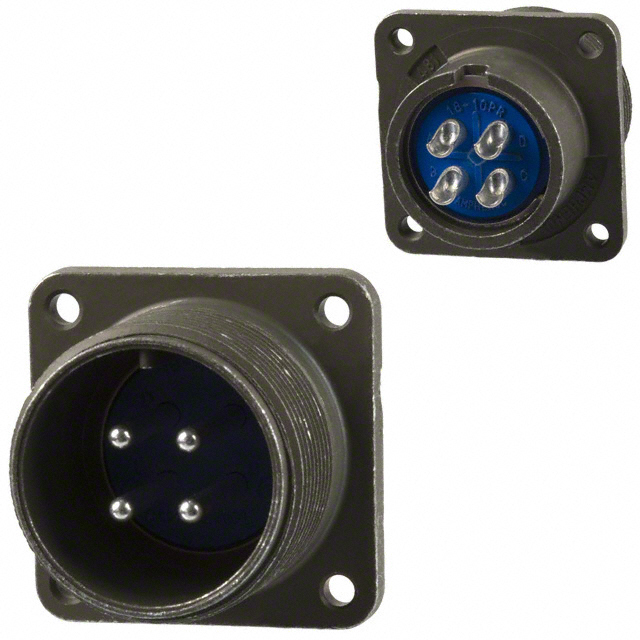

AMPHENOL 圆形连接器 97-3102A18-10P(946)

97-3102A18-10P(946)概述

    Amphenol 97 Series Standard Cylindrical Connector

    产品简介


    Amphenol 97系列是一款标准圆柱形连接器,广泛应用于工业自动化、机器人技术、机床、仪器仪表、焊接设备及医疗设备等领域。它采用MIL-5015样式设计,具有UL认证和CSA认证,为通用型标准连接器提供了经济高效的解决方案。

    技术参数


    - 工作温度范围: -55°C至+125°C
    - 额定电压: 高达17KVAC/24KVDC(具体取决于插入件配置)
    - 机械间距和服务等级: 可提供多种接触数(1至52电路)的插入件
    - 接触大小: 从1/16英寸到5/16英寸不等
    - 外壳材质: 高级铝合金,确保强度和环境防护
    - 兼容认证: UL和CSA认证,符合RoHS标准

    产品特点和优势


    1. 低费用,普遍适用: 提供低成本、适用于普通应用的设计。
    2. 环境能力: 带有417后缀和9767电缆夹的型号具备环境适应性。
    3. 终止方式灵活: 支持焊锡或压接端接方式。
    4. 多样化选择: 提供多种壳体样式和插入模式,以满足不同需求。
    5. 环保材料: 可选镉或非镉(环保锌合金)接触面。
    6. 高可靠性: 通过环境测试,适用于高电流、多应用场合。

    应用案例和使用建议


    Amphenol 97系列连接器在各种工业环境中表现优异,例如机器人控制、机床操作和医疗设备等。使用建议如下:
    1. 根据应用需求选择适当的插头和插座: 确保正确选择接触配置以满足电流负载需求。
    2. 避免交叉配对: 在多端口面板上安装时要特别注意,防止错误的端口连接导致设备损坏。
    3. 考虑环境因素: 对于户外或严苛环境下的应用,建议选择带环境保护的型号。

    兼容性和支持


    该产品与其它标准MIL-5015连接器兼容,可实现互换和互连。Amphenol提供广泛的客户服务和技术支持,确保客户能够顺利进行组装和故障排除。

    常见问题与解决方案


    1. 无法正常插入: 检查端子和插孔是否有损坏,确保正确的插拔方向。
    2. 电流不稳定: 检查电缆连接情况,确认接触良好且无松动。
    3. 外观损伤: 使用专用工具进行拆卸和重新安装,避免使用尖锐物体破坏外壳。

    总结和推荐


    Amphenol 97系列连接器以其低费用、高性能和广泛的应用场景,在市场上表现出极高的竞争力。它不仅适合一般用途,还能适应多种恶劣环境条件,非常适合需要稳定连接的工业项目。强烈推荐使用该产品,特别是对于希望减少成本并提高系统可靠性的客户。如果对具体应用有任何疑问,建议联系当地的销售办公室或授权分销商获取更多支持。

97-3102A18-10P(946)参数

参数
针脚数 4pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 23A
外壳材料 Aluminum Alloy
长*宽*高 3.17mm(长度)*35.08mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A18-10P(946)厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A18-10P(946)数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A18-10P(946) 97-3102A18-10P(946)数据手册

97-3102A18-10P(946)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 241.8809
25+ ¥ 219.3661
50+ ¥ 210.1387
100+ ¥ 189.8384
250+ ¥ 188.9772
库存: 100
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 5484.15
