97-3102A-20-19P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 3pin Aluminum Alloy 46A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*38.1mm(高度)
供应商型号: 654-97-3102A-20-19P
供应商: Mouser
标准整包数: 1

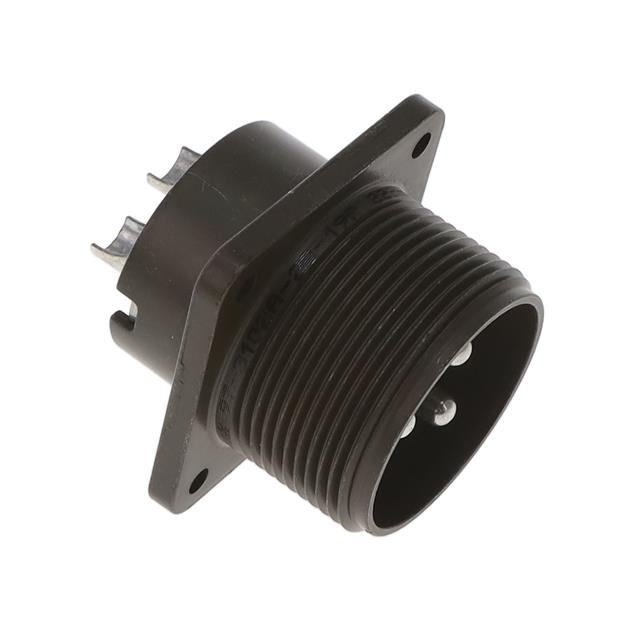

AMPHENOL 圆形连接器 97-3102A-20-19P

97-3102A-20-19P概述


    产品简介


    Amphenol 97系列标准圆柱形连接器是一款广泛应用在工业自动化、机器人、机床、仪器仪表、焊接设备及医疗设备中的连接器。其设计标准为MIL-5015,这意味着它符合军事级别的规范。这款连接器不仅具有低功耗和通用性强的特点,还通过了UL(Underwriters Laboratories)和CSA(Canadian Standards Association)的认可,证明其安全可靠。

    技术参数


    - 工作温度范围:-55°C到+125°C
    - 额定电压:高达17KVAC/24KVDC(高压版本)
    - 接触方式:可选择焊锡或压接
    - 材料:壳体采用高强度铝合金
    - 认证:UL 认证,CSA 认证,RoHS 符合
    - 连接方式:螺纹连接,硬质介电插入件
    - 保护:单键/键槽极化,非旋转式触点

    产品特点和优势


    1. 低成本和通用性:适用于广泛的工业应用,能够承受恶劣的工作环境。
    2. 环保设计:提供镉或非镉(环保锌合金)的表面处理选项。
    3. 多样性:多种壳体样式和接触排布可供选择,适合不同的应用场景。
    4. 高可靠性:提供插座和插头,可用于高电流或低电流的应用场合。
    5. 快速检查:壳体设计有分体式选项,便于检查内部的连接情况。

    应用案例和使用建议


    - 工厂自动化:用于机器人和机械设备之间的信号传输。
    - 医疗设备:可用于ECG监测电缆,确保数据传输的稳定性和安全性。
    - 焊接设备:承受高温环境,保证连接器的耐用性和稳定性。
    使用建议:为了确保最佳性能,建议根据实际需求选择合适的接触数量和大小,同时考虑环境因素如温度和湿度的影响。

    兼容性和支持


    - 兼容性:支持不同类型的电缆安装,包括单线密封和护套电缆。
    - 支持和服务:提供丰富的配件,如电缆夹具、防护帽、适配器等,以满足用户的多样化需求。

    常见问题与解决方案


    1. 问题:如何选择合适的接触配置?
    解决方案:根据需要连接的电线数量和规格,参考产品手册中的接触排布图进行选择。

    2. 问题:如何避免跨接匹配的问题?
    解决方案:可以通过订购特定角度的插入位置来避免不同功能的连接器发生错误匹配。
    3. 问题:如何清洁和保养连接器?
    解决方案:定期检查并保持清洁,必要时更换磨损的部件。

    总结和推荐


    Amphenol 97系列标准圆柱形连接器凭借其低成本、耐用性和广泛的适用性,在工业自动化、机器人和医疗等领域具有显著的优势。其灵活的配置和丰富的配件使得安装和维护更加简便。因此,对于需要高性能连接器的工业应用来说,这是一个值得推荐的产品。如果您正在寻找一款可靠的连接解决方案,这款产品无疑是一个理想的选择。

97-3102A-20-19P参数

参数
颜色 橄榄绿,褐色
端接 焊盘
额定电流 46A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
长*宽*高 34.92mm(长度)*38.1mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A-20-19P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A-20-19P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A-20-19P 97-3102A-20-19P数据手册

97-3102A-20-19P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.769 ¥ 276.8981
10+ $ 28.1772 ¥ 238.0973
25+ $ 26.9568 ¥ 227.785
50+ $ 25.368 ¥ 214.3596
100+ $ 24.5175 ¥ 207.1729
250+ $ 23.163 ¥ 195.7274
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 276.89
