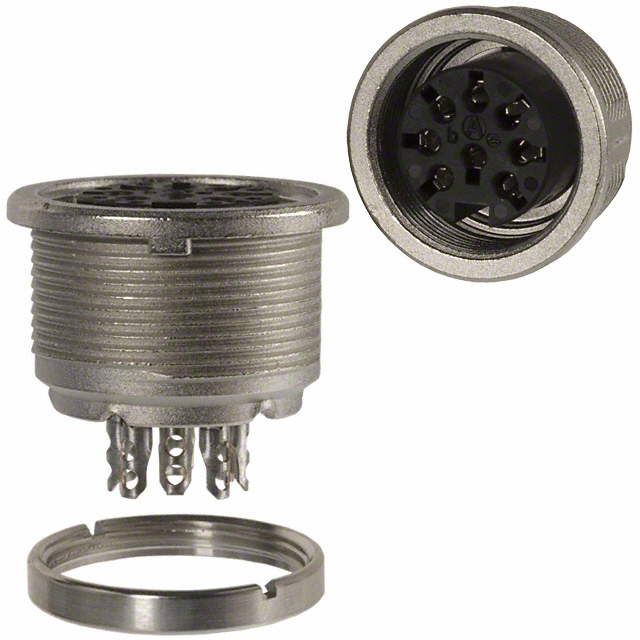

T3507000U

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 8pin Die Cast 7A 银 银色 面板安装
供应商型号: 3810443
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 T3507000U

T3507000U概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文介绍的产品是一款符合国际标准的高可靠性连接器,型号为C 091 A。该连接器具备多种不同的接触点数(21个接触点加3个附加点),广泛应用于电子设备、工业自动化及通讯系统等领域。其设计旨在提供稳定可靠的电连接,确保系统在复杂环境下仍能正常运作。

    2. 技术参数


    | 参数 | 值 |

    | 接触点数量 | 21 + 3, 4, 5, 5, 6, 7, 8, 12, 14 |
    | 额定电压(IEC 60664-1) | 300 V (100 V) |
    | 额定电压(UL 1977) | 250 V |
    | 冲击耐压等级 | 1500 V (840 V) |
    | 污染度 | 1 (2) |
    | 安装类别 | I |
    | 绝缘组别 | II, 400 ≤ CTI < 600 |
    | 电流等级(IEC 60512-5-2) | 5 A / +40°C |
    | 接触电阻 | < 5 mΩ |
    | 环境温度范围 | -40°C 至 +100°C (-40°F 至 +212°F) |

    3. 产品特点和优势


    - 多接口选择:提供21+3到14种不同的接触点配置,满足不同需求。
    - 高耐压:额定电压高达300V,冲击耐压等级达到1500V,确保在恶劣环境中稳定运行。
    - 长寿命设计:金镀层插拔次数可达1000次,银镀层可达500次,保障长时间使用的稳定性。
    - 环保材料:采用阻燃材料(UL 94 V0),符合RoHS标准,环保且安全可靠。
    - 易于安装:可选择焊接或压接两种安装方式,方便快捷。

    4. 应用案例和使用建议


    - 工业自动化:广泛应用于各种工业控制系统中,确保数据传输的稳定性和可靠性。
    - 通信设备:在复杂的电信网络中,用于连接各种传输设备,提高信号传输质量。
    - 医疗设备:适用于医疗成像设备,要求高度可靠的连接以确保患者的安全。

    使用建议:
    - 在进行安装时,务必保证连接器不带负载状态下操作,避免短路现象发生。
    - 金属外壳需与保护地线牢固连接,增强接地效果。

    5. 兼容性和支持


    - 兼容性:本产品遵循DIN EN 61076-2-106 和 IEC 60130-9 标准,与其他相关设备具有良好的兼容性。
    - 技术支持:制造商提供详尽的技术文档和专业的客户服务,帮助客户解决安装及使用过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法顺利插入 | 确认插入方向正确,并检查是否有异物阻碍。 |
    | 接触不良 | 检查接点是否氧化或脏污,必要时清洁或更换接点。 |
    | 连接后出现火花 | 检查是否有松动或不当连接,确保安装到位。 |
    | 使用过程中过热 | 检查电流是否超过额定值,调整负载以降低温度。 |

    7. 总结和推荐


    综上所述,这款C 091 A连接器以其卓越的性能和广泛的适用范围,在工业自动化、通信设备及医疗领域具有显著的应用价值。其稳定的连接性能、优秀的耐用性和广泛的接口选择使其成为众多应用场合的理想选择。我们强烈推荐此款产品给需要高度可靠连接解决方案的专业用户。

T3507000U参数

参数
颜色 银色
端接 焊盘
额定电流 7A
外壳材料 Die Cast
针脚数 8pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
安装方式 面板安装
零件状态 在售
包装方式 散装

T3507000U厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

T3507000U数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL T3507000U T3507000U数据手册

T3507000U封装设计

查看详情并下载
Symbol
Footprint
3D Model
