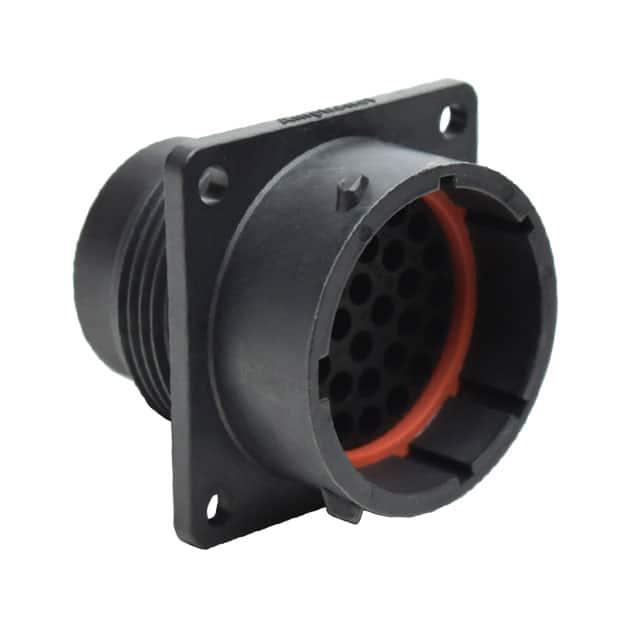

RTS018N32P03

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Receptacle Housing 32pin Thermoplastic 7.5A 法兰安装,面板安装 32.5mm(长度)
供应商型号: 2982485
供应商: element14
标准整包数: 1
AMPHENOL 圆形连接器 RTS018N32P03

RTS018N32P03概述

    ECO-MATE, Receptacle, Flange, Size 18, 32 POS, PIN 技术手册

    产品简介


    ECO-MATE 系列是Amphenol Sine Systems 生产的一款具有高可靠性的接插件产品。该系列包括尺寸为18,位置数为32的接插件(Receptacle)。它专为需要高强度和高可靠性连接的应用设计,适用于工业自动化、航空航天、通信设备和汽车电子等领域。

    技术参数


    以下是ECO-MATE 接插件的技术规格:
    | 参数 | 描述 |

    | 额定电流 | 印刷接触(Stamped Contact):5A(最大);机加工接触(Machined Contact):7.5A(最大) |
    | 额定电压 | 250V(交流/直流) |
    | 工作温度范围 | 壳体:-40°C 到 105°C ;插针:-40°C 到 125°C |
    | 耐压强度 | 在1500V交流下,泄漏电流小于2毫安 |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 密封等级 | IP67 和 IP69K(对接状态下) |
    | 连接耐久性 | 最少500次循环 |
    | RoHS 合规性 | 符合RoHS标准 |

    产品特点和优势


    ECO-MATE 接插件采用了高质量的热塑性材料作为外壳和插件主体,UL94 V-0防火等级,提供了出色的机械稳定性和抗冲击性能。密封胶圈由NBR/Silicone橡胶制成,确保了良好的密封效果。该系列产品具备以下优势:
    - 高可靠性:严格的工艺控制和高标准的测试程序确保了产品的高性能和长寿命。
    - 宽泛的工作温度范围:能够在极端环境下保持稳定的性能。
    - 优秀的电气特性:低泄漏电流和高绝缘电阻保证了电气连接的稳定性和可靠性。
    - 卓越的防水防尘能力:符合IP67/IP69K防护等级,适用于恶劣环境。
    - 环境友好:符合RoHS标准,绿色无害。

    应用案例和使用建议


    该款接插件广泛应用于各类需要坚固连接和高防护等级的场合,如工业自动化系统、航空航天装备、通信基站以及汽车电子设备等。
    使用建议:
    - 安装前需确认面板开口尺寸正确,以确保接插件安装牢固且无泄漏风险。
    - 在选择连接器时,根据具体的电气负载需求选用合适材质和镀层的接插件。
    - 操作时需遵循手册提供的安全指引,确保操作过程的安全性和有效性。

    兼容性和支持


    该产品支持多种接插形式的连接器,可兼容不同类型的插针和外壳组合。制造商提供详尽的技术文档和支持服务,包括安装指南、维护手册以及技术支持热线等。

    常见问题与解决方案


    - 问题一:如何确保接插件的密封性能?
    - 解决方案:在安装过程中严格按照说明书进行,特别是对密封垫圈的检查和正确安装。

    - 问题二:如何确定合适的接插件类型?
    - 解决方案:依据具体应用中的电流和电压要求,结合制造商提供的技术参数来选择。

    总结和推荐


    综上所述,ECO-MATE 接插件凭借其优异的电气性能、宽泛的工作温度范围、卓越的防水防尘能力和高可靠性,在多种应用领域展现出了强大的竞争力。如果您正在寻找一款能适应严苛环境且性能可靠的接插件,那么这款产品无疑是理想的选择。强烈推荐该产品用于需要高可靠性和长寿命连接的场合。

RTS018N32P03参数

参数
颜色 -
端接 -
额定电流 7.5A
外壳材料 Thermoplastic
针脚数 32pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
长*宽*高 32.5mm(长度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

RTS018N32P03厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS018N32P03数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS018N32P03 RTS018N32P03数据手册

RTS018N32P03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.759 ¥ 65.5633
10+ $ 6.7064 ¥ 56.6692
50+ $ 6.4756 ¥ 54.7192
100+ $ 6.1462 ¥ 51.935
200+ $ 5.4987 ¥ 46.4642
500+ $ 5.1808 ¥ 43.7775
1000+ $ 4.5538 ¥ 38.48
库存: 87
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 65.56
直接购买
加入购物车
