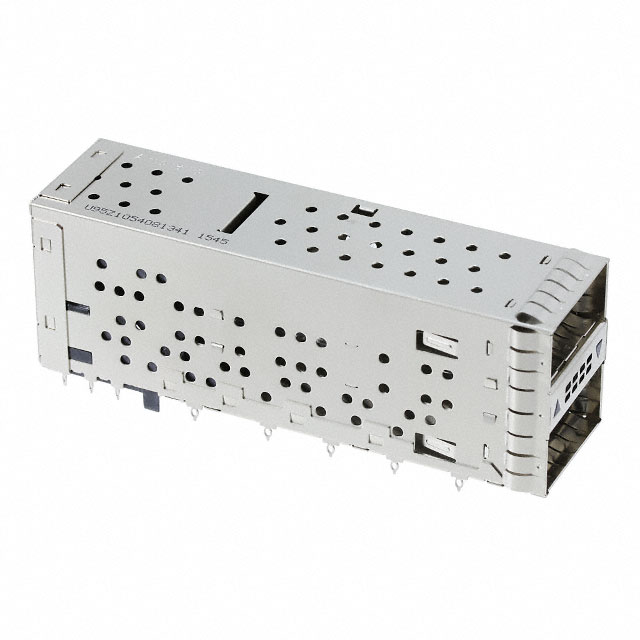

U95-Z105-4081-341

产品分类: 插接式连接器
厂牌: AMPHENOL
产品描述: Connector Accessories QSFP+ Cage Straight Copper Alloy Tin Over Nickel
供应商型号: U95-Z105-4081-341-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 插接式连接器 U95-Z105-4081-341

U95-Z105-4081-341概述

    文章:UltraPortTM SFP+ 与 QSFP+ 系列电子元器件产品技术手册

    一、产品简介


    本文介绍了超高速互连系统UltraPortTM SFP+与QSFP+系列电子元器件。该系列专为高密度连接设计,能够支持多种高速串行应用,包括集群、服务器和存储设备等。SFP+和QSFP+型号支持下一代以太网和光纤通道应用,提供出色的热插拔功能和兼容性。这些元器件具备高度耐用性和卓越的信号完整性,适用于多种行业和应用场景。

    二、技术参数


    - UltraPortTM SFP+
    - 速度:32Gbps
    - 电气特性:支持热插拔,最大电流0.5A,最大电压30V AC,差分阻抗100Ω±10Ω
    - 机械特性:最小250次插拔周期,插入力40N最大,拔出力30N最大
    - 温度范围:工作温度-55°C至+85°C,存储温度-55°C至+105°C
    - 材料:底座铜合金,镀镍;接触区镀金或镀锡
    - 包装:带状和卷盘包装
    - UltraPortTM QSFP+
    - 速度:每通道高达40Gbps,总速度可达160Gbps
    - 电气特性:最大电流0.5A/通道,最大电压30V/通道,差分阻抗100Ω±10Ω
    - 机械特性:最大插入力40N,最大拔出力30N,耐久性达300次插拔周期
    - 温度范围:工作温度-40°C至+85°C,存储温度-40°C至+85°C
    - 材料:触点基材磷青铜,接触区域镀金或镀镍
    - 信号完整性:插入损耗≤1.0dB@16GHz,回波损耗≤-10dB@18GHz
    - 包装:带状和卷盘包装

    三、产品特点和优势


    UltraPortTM SFP+ 和 QSFP+ 系列具有以下优势:
    - 高密度连接:通过增加端口数量提升板载空间利用效率。
    - 热插拔功能:允许不中断运行的情况下进行模块更换。
    - 信号完整性优越:经过专门设计减少串扰和传输线阻抗失配,确保数据传输准确。
    - 兼容性强:符合行业标准,广泛适用于各种服务器、存储设备和网络交换机。
    - 信号稳定:支持多个数据传输协议,确保通信可靠性。

    四、应用案例和使用建议


    - 数据中心:UltraPortTM QSFP+ 可用于大规模数据中心内部的高速数据传输,提升整体效率。
    - 云计算平台:在云平台环境中,SFP+ 有助于构建高效的数据中心互联架构,实现快速的数据处理和响应。
    - 使用建议:
    - 在进行模块更换时,注意不要对系统造成物理损伤。
    - 定期检查并清洁连接器,确保良好接触。
    - 配备适当的冷却和散热措施,以维持最佳工作温度。

    五、兼容性和支持


    - 兼容性:与主流服务器和存储设备兼容。
    - 支持服务:制造商提供详细的技术文档、安装指南及售后支持,可随时联系销售团队获取帮助。

    六、常见问题与解决方案


    - 问题1:如何正确安装模块?
    - 解决方案:参照手册详细步骤操作,避免强行插入或取出模块。

    - 问题2:如何确保良好的信号传输质量?
    - 解决方案:保持接触部位清洁无尘,定期检测连接器状况。

    - 问题3:在高温环境下能否正常工作?
    - 解决方案:确保安装位置通风良好,必要时加装外部散热装置。

    七、总结和推荐


    综上所述,UltraPortTM SFP+ 和 QSFP+ 系列凭借其优异的性能指标和多样化的应用场景,在数据中心和高性能计算领域展现出强大竞争力。推荐各类服务器制造商和系统集成商选用,以满足未来不断增长的数据处理需求。

U95-Z105-4081-341参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

U95-Z105-4081-341厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

U95-Z105-4081-341数据手册

厂牌 PDF简要描述 下载
AMPHENOL 插接式连接器 AMPHENOL U95-Z105-4081-341 U95-Z105-4081-341数据手册

U95-Z105-4081-341封装设计

查看详情并下载
Symbol
Footprint
3D Model
