首页  >  产品百科  >  C091 31H008 201 2

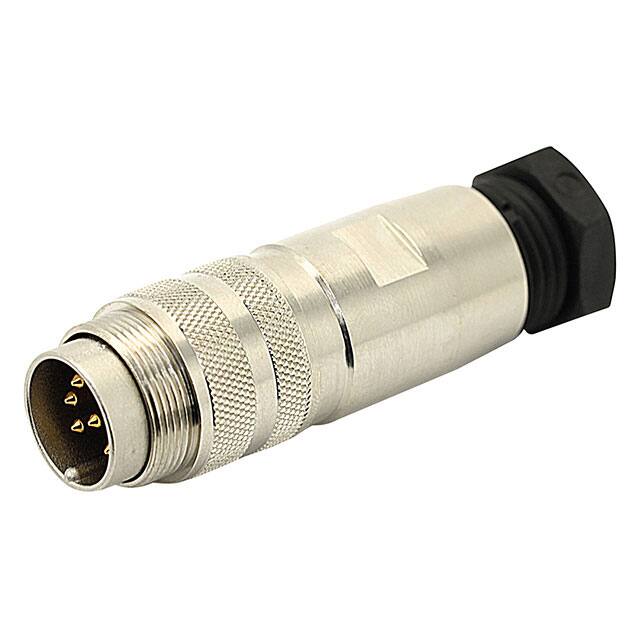

C091 31H008 201 2

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug,Threaded 焊盘 8pin Die Cast 7A 金 银色 导线安装,自由悬挂,通孔安装 58.5mm(长度)
供应商型号: 4225873
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 C091 31H008 201 2

C091 31H008 201 2概述


    产品简介


    产品名称:C 091 连接器
    产品类型:C 091 系列连接器属于工业级高性能连接器,主要用于电力传输和信号传输。该系列连接器提供了多种触点配置,适用于广泛的工业应用。
    主要功能:这些连接器具备出色的电气性能和机械强度,能够可靠地传输电力和数据。它们还具有优异的环境适应性,能够在极端环境下稳定工作。
    应用领域:适用于汽车、工业自动化、通信设备、医疗仪器等领域,是各种高要求场合的理想选择。

    技术参数


    - 触点数量:3、4、5(双声道)、6、7、8、12、14个触点。
    - 额定电压:
    - IEC 60664-1标准下:300V
    - UL 1977标准下:250V(60V)
    - 额定冲击耐压:1500V(840V)至1200V(500V)不等。
    - 污染等级:1(设计满足污染等级2;在满足IEC 60644-1规则时,可使用于污染等级3)。
    - 安装类别:I类。
    - 绝缘组别:II组,CTI值在400至600之间。
    - 电流额定值:
    - IEC 60512-5-2标准下:5A/+40°C/+104°F
    - UL 1977标准下:3A/+40°C/+104°F
    - 绝缘电阻:>10^10Ω。
    - 接触电阻:<5mΩ。
    - 气候特征:
    - 气候分类:40/100/56。
    - 温度范围:-40°C至+100°C(-40°F至+212°F)。
    - 盐雾抵抗:根据DIN IEC 60068-2-11测试,720小时。
    - 机械特征:
    - 防护等级:IP67和IP65(在插合状态下)。
    - 插拔力:25N至60N不等。
    - 机械操作寿命:银触点≥500次插拔,金触点≥1000次插拔。
    - 材料:
    - 外壳材料:黄铜、应力释放、锌合金压铸、镍镀层。
    - 绝缘材料:热塑性塑料。
    - 触点电镀:银镀层/金镀层。

    产品特点和优势


    - 多功能性:C 091连接器提供多种触点配置,以满足不同应用需求。
    - 可靠性:高电气性能和卓越的机械强度确保长期稳定运行。
    - 环境适应性:高防护等级和耐盐雾性能使其适用于恶劣环境。
    - 长寿命:金触点可承受高达1000次插拔,显著延长使用寿命。

    应用案例和使用建议


    应用案例:
    - 在工业自动化领域,C 091连接器常用于机器人的电源传输和控制信号传输。
    - 在通信设备中,用于基站设备间的电力和数据传输。
    使用建议:
    - 在安装过程中,确保连接器的金属外壳部分牢固接地。
    - 尽量避免在带载情况下连接或断开连接器,以免造成损坏。
    - 选用合适的触点数量和配置以满足具体的应用需求。

    兼容性和支持


    - 兼容性:C 091连接器符合DIN EN 61076-2-106和IEC 60130-9标准,与其他标准设备兼容。
    - 支持与维护:制造商提供详细的用户手册和技术支持服务,帮助用户进行安装和维护。

    常见问题与解决方案


    1. 问题:连接器在高温环境下使用时性能下降。
    解决方案:请参考电流降额曲线(页59),合理选择触点额定电流。
    2. 问题:插拔时出现接触不良。
    解决方案:检查插头和插座是否有异物或污垢,定期清洁并润滑插针。
    3. 问题:金属外壳无法牢固接地。
    解决方案:确保金属外壳部分通过导线直接连接到接地系统,并使用适当紧固件固定。

    总结和推荐


    C 091连接器是一款集多功能、高可靠性、强环境适应性于一体的工业级连接器,适合广泛的应用场景。凭借其卓越的电气性能和机械强度,C 091连接器成为工业自动化、通信设备等领域的理想选择。建议在具体应用中选择合适的配置和触点数量,并遵循安装指南进行操作,以确保最佳性能。

C091 31H008 201 2参数

参数
额定电流 7A
外壳材料 Die Cast
针脚数 8pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
端接 焊盘
长*宽*高 58.5mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

C091 31H008 201 2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

C091 31H008 201 2数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL C091 31H008 201 2 C091 31H008 201 2数据手册

C091 31H008 201 2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 171.9191
10+ ¥ 168.8491
20+ ¥ 168.8491
50+ ¥ 165.7791
200+ ¥ 165.7791
500+ ¥ 165.7791
库存: 94
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 171.91
