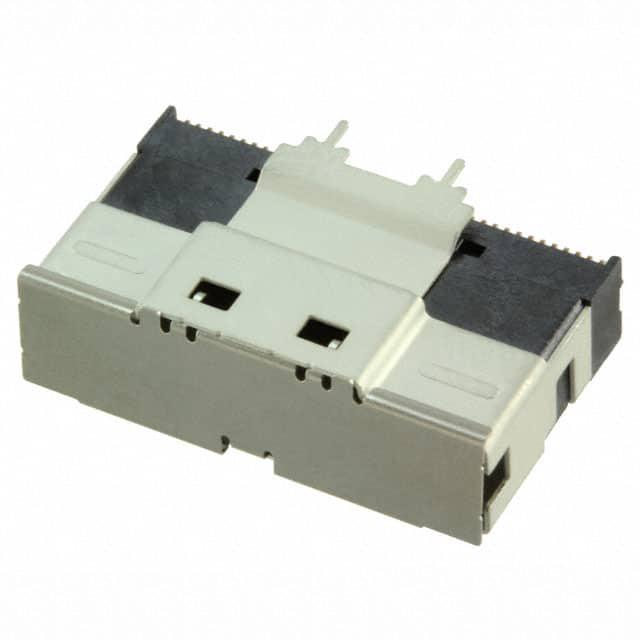

U10B074200T

产品分类: 插接式连接器
厂牌: AMPHENOL
产品描述: Conn Combo SAS SKT 74 POS Solder ST SMD 74 Terminal 1 Port T/R
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 插接式连接器 U10B074200T

U10B074200T概述

    Ultraport SlimSAS™ 技术手册

    1. 产品简介


    Ultraport SlimSAS™ 是一种专为下一代存储设备设计的高性能接口连接器。它通过减少线缆体积、改进外形尺寸限制,并适应多车道存储设备的需求来应对这些挑战。作为遵循T10/Serial Attached SCSI (SAS-4) 标准的产品,Ultraport SlimSAS™ 还支持所有已知协议,使其成为服务器、交换机、路由器、数据中心、存储机架和存储控制器等多种应用的理想选择。

    2. 技术参数


    - 物理特性:
    - 38或74个位置,0.6mm间距,符合SFF-8654标准的无屏蔽I/O连接器设计。
    - 尺寸与Mini-SAS相当。
    - 电气特性:
    - 最大电压:30V/触点。
    - 最大电流:每触点0.5A。
    - LLCR:最大80mΩ。
    - 绝缘电阻:1000 MΩ,100V DC持续60秒。
    - DWV:最小300V DC,持续60秒。
    - 差分阻抗:85Ω。
    - 机械特性:
    - 锁闩保持力:最小50N。
    - 连接器插入力:最大55.5N。
    - 连接器拔出力:最大49N。
    - 寿命:至少250次循环。

    3. 产品特点和优势


    Ultraport SlimSAS™ 的优势在于其高信号完整性、内部/外部系统策略灵活性、高速密度提升及兼容各种组装方式的特点。此外,它的RoHS合规性和无卤特性使得其在环保方面具有优势。独特的高、低触点设计、过模压接触设计和PCB定位柱也为产品的可靠性和耐用性提供了保障。

    4. 应用案例和使用建议


    Ultraport SlimSAS™ 主要应用于服务器、交换机、路由器、数据中心、存储机架和存储控制器等领域。例如,在数据中心环境中,它可以实现高速数据传输并有效降低布线复杂度。为了确保最佳性能,建议在安装过程中注意连接器的正确插入和拔出,避免过度施力导致损坏。

    5. 兼容性和支持


    Ultraport SlimSAS™ 可与多种标准协议兼容,适合用于不同类型的系统。制造商提供了一系列配置选项,包括不同类型的连接器配置和阻尼特性。对于需要更详细的技术支持或定制需求的客户,建议直接联系Amphenol High Speed Interconnects公司以获得进一步的帮助和支持。

    6. 常见问题与解决方案


    - 问题: 连接器在插入时遇到困难。
    - 解决办法: 检查连接器插针是否对齐,确保无污垢或损坏,并按照正确的方向和力度进行插入。
    - 问题: 连接器在高电流应用中温度过高。
    - 解决办法: 确保连接器工作在规定的最大电流范围内,并使用适当的散热措施,如增加通风孔或采用散热片。

    7. 总结和推荐


    综上所述,Ultraport SlimSAS™ 是一款性能卓越、多功能的连接器,适用于需要高性能数据传输和管理的应用场合。它不仅在信号完整性、灵活性和密度方面表现出色,而且在环保和可靠性方面也具备显著优势。因此,我们强烈推荐Ultraport SlimSAS™ 用于任何需要高质量连接器的项目中。

U10B074200T参数

参数
长*宽*高 23.5mm(长度)*7.34mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

U10B074200T厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

U10B074200T数据手册

厂牌 PDF简要描述 下载
AMPHENOL 插接式连接器 AMPHENOL U10B074200T U10B074200T数据手册

U10B074200T封装设计

查看详情并下载
Symbol
Footprint
3D Model
