首页  >  产品百科  >  97-3102A-20-33P

97-3102A-20-33P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 11pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*38.1mm(高度)
供应商型号: 97-3102A-20-33P
供应商: Master
标准整包数: 5

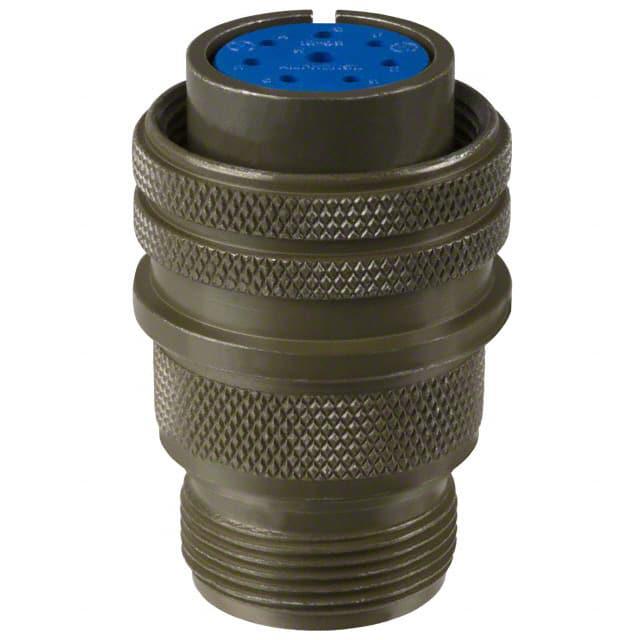

AMPHENOL 圆形连接器 97-3102A-20-33P

97-3102A-20-33P概述

    Amphenol 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol 97 系列标准圆柱形连接器是广泛应用于工业自动化领域的高性能连接解决方案。它们符合 MIL-5015 标准,适用于多种环境严苛的应用场景,如工厂自动化、机器人、机床、仪器仪表、焊接设备以及医疗设备等。该系列产品已获得 UL 和 CSA 认证,具有较低的成本和广泛的选型范围,能够满足不同工业需求。

    技术参数


    - 设计特点:
    - 高级铝合金壳体,具有高强度和环境防护性能。
    - 接触点采用镀银处理,部分可选镀金。
    - 环境密封版本(417 尾缀 + 9767 电缆夹)提供增强的环境防护。
    - 工作温度范围:-55°C 至 +125°C。
    - 具有多种接触安排和后壳构造选项(实心或分段式)。
    - 插头与插座之间的互换性和互装性,符合现有 97 系列和 MIL-5015 连接器标准。
    - 电气特性:
    - 提供多种插针/插座排列组合,从单个电路到多达 52 个电路。
    - 支持 Solder 和 Crimp 两种端接方式。
    - 电压容量从常规值到高压(17kVAC/24kVDC)。
    - 接触点大小包括 1/16 英寸到 5/16 英寸(1.57mm 到 7.92mm)。
    - 环境要求:
    - 需要适用于各种环境条件,如高湿度、振动和冲击。

    产品特点和优势


    - 通用性强: 适用于各种工业自动化设备,特别适合恶劣环境下的应用。
    - 成本效益: 提供低至中等成本的选择,同时保证性能可靠。
    - 环境适应性: 提供增强型环境密封版本,以适应更苛刻的工作条件。
    - 定制化选项丰富: 多种接触配置和后壳设计选择,便于根据具体需求进行定制。
    - 认证认可: 通过 UL 和 CSA 认证,确保产品质量与安全性。

    应用案例和使用建议


    - 应用案例:
    - 工业机器人:用于控制信号传输,确保设备正常运行。
    - 医疗设备:用于连接传感器和其他监测设备,确保精确度。
    - 汽车制造:用于生产线上的仪器仪表连接。
    - 使用建议:
    - 在安装过程中确保正确的插针/插座排列,以避免误配导致的损坏。
    - 选择合适的电缆夹和保护帽,提高系统的可靠性和耐用性。
    - 考虑使用高压版本以满足特殊应用场景的需求。

    兼容性和支持


    - 兼容性: Amphenol 97 系列连接器与现有的 97 系列和 MIL-5015 连接器具有互换性和互装性。
    - 支持服务: 用户可以联系当地的 Amphenol 销售办事处、授权分销商或直接联系 Amphenol Corporation 获取技术支持和售后服务。

    常见问题与解决方案


    - 问题 1:无法正确安装连接器
    - 解决方案: 检查插针/插座排列,确认无误后再进行安装。必要时,参考技术手册的详细说明。

    - 问题 2:连接器出现松动
    - 解决方案: 检查电缆夹是否紧固,并确保正确的插入深度。如仍存在问题,可能需要重新压接或更换连接器。
    - 问题 3:接触不良
    - 解决方案: 清洁接触面,确保没有灰尘或杂质。如需更进一步检查,建议联系专业技术人员。

    总结和推荐


    综上所述,Amphenol 97 系列标准圆柱形连接器是一款性能稳定、性价比高的工业连接解决方案。它具备强大的环境适应能力、丰富的定制选项以及良好的兼容性,非常适合工业自动化领域中的各种应用场景。鉴于其优异的性能和可靠性,强烈推荐在相关项目中使用此款连接器。对于具体的选型和配置建议,建议咨询当地的专业销售和技术支持团队。

97-3102A-20-33P参数

参数
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 11pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 橄榄绿,褐色
长*宽*高 34.92mm(长度)*38.1mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A-20-33P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A-20-33P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A-20-33P 97-3102A-20-33P数据手册

97-3102A-20-33P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 23.4786 ¥ 195.2149
25+ $ 21.8996 ¥ 181.9898
50+ $ 20.299 ¥ 165.4445
100+ $ 19.0955 ¥ 156.3731
250+ $ 19.0006 ¥ 155.5956
500+ $ 18.9056 ¥ 154.818
1000+ $ 18.9056 ¥ 154.818
库存: 30
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 976.07
