T 3505 013

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Plug,Threaded 焊盘 8pin Die Cast 7A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: H-T 3505 013
供应商: Heilind
标准整包数: 1

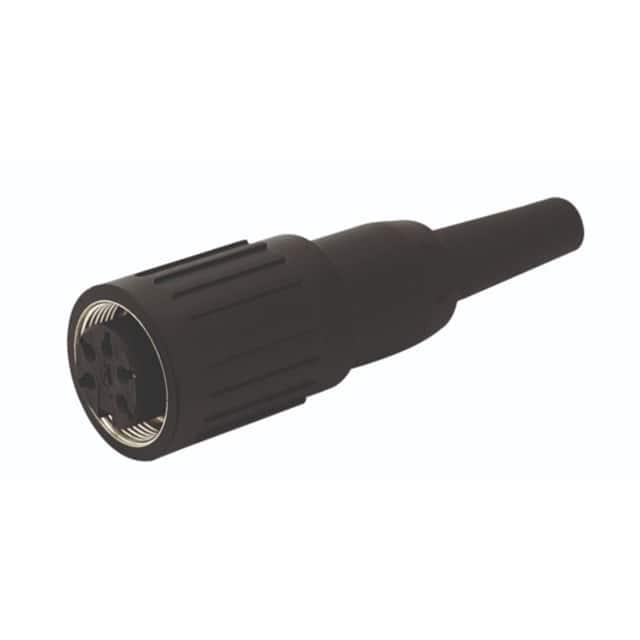

AMPHENOL 圆形连接器 T 3505 013

T 3505 013概述


    产品简介


    本产品是一款高性能的连接器,设计用于各种电气和电子设备中。产品包含多种接触点数(如21+3、4、5、6、7、8、12、14),主要应用于工业自动化、通信系统、医疗设备和消费电子产品等领域。这些连接器的设计标准符合DIN EN 61076-2-106和IEC 60130-9等国际标准,确保了产品的可靠性和一致性。

    技术参数


    - 额定电压:300V(IEC 60664-1);250V(UL 1977)
    - 额定冲击耐压:1500V(IEC 60664-1)
    - 污染等级:1(2)
    - 安装类别:I
    - 绝缘等级:II,CTI ≥ 400
    - 电流承载能力:5A(+40°C);3A(+40°C)
    - 绝缘电阻:>1010Ω(IEC 60512-3-1)
    - 接触电阻:<5mΩ
    - 工作温度范围:-40°C至+100°C(-40°F至+212°F)
    - 机械特性:插拔力≤60N,寿命≥500次(银镀层)/≥1000次(金镀层)

    产品特点和优势


    本连接器具有高可靠性、耐久性和出色的电气性能,特别适用于需要高频率连接和断开的应用场合。产品采用高标准的材料制造,如镍电镀黄铜和高温塑料,确保了长期使用的稳定性和耐用性。此外,其金属螺纹耦合设计提供了稳固的连接和紧固力,避免在操作过程中松动。

    应用案例和使用建议


    - 工业自动化:常用于自动生产线上的传感器和控制器之间,以确保稳定的数据传输和电源供应。
    - 通信系统:适合用在网络设备的内部连接,保障信号传输的稳定性和抗干扰性。
    - 医疗设备:在医疗成像设备和生命支持系统中使用,要求高可靠性以保证患者的安全。
    使用时建议:
    - 确保连接器与负载断开后再进行插拔操作。
    - 金属外壳部分需可靠接地,以防止静电干扰。

    兼容性和支持


    该连接器与主流标准相兼容,如DIN EN 61076-2-106和IEC 60130-9。厂商提供全面的技术支持和售后服务,包括详细的安装指南和故障排除文档。

    常见问题与解决方案


    - Q1: 插拔时出现过大的阻力
    - A1: 检查是否插入到位,或者是否有异物阻碍。必要时清洁连接器接口。

    - Q2: 使用一段时间后接触电阻增加
    - A2: 检查接触面是否氧化或污染。定期清洁并重新镀金可以改善性能。
    - Q3: 连接不稳定
    - A3: 检查连接器是否完全紧固。如果仍然存在问题,可能是安装不当或连接器本身损坏。

    总结和推荐


    综上所述,这款连接器具备卓越的电气性能和高可靠性,非常适合各类高要求的应用环境。无论是在工业自动化、通信还是医疗设备中,它都能提供稳定的连接解决方案。强烈推荐使用本产品,尤其是对连接稳定性和电气性能有严格要求的场合。

T 3505 013参数

参数
外壳材料 Die Cast
针脚数 8pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 焊盘
额定电流 7A
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

T 3505 013厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

T 3505 013数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL T 3505 013 T 3505 013数据手册

T 3505 013封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.574 ¥ 121.4015
25+ $ 14.1746 ¥ 118.0744
50+ $ 13.9831 ¥ 116.4791
100+ $ 13.615 ¥ 113.4132
1000+ $ 12.0651 ¥ 100.5025
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
