首页  >  产品百科  >  62GB-12E10-07PN

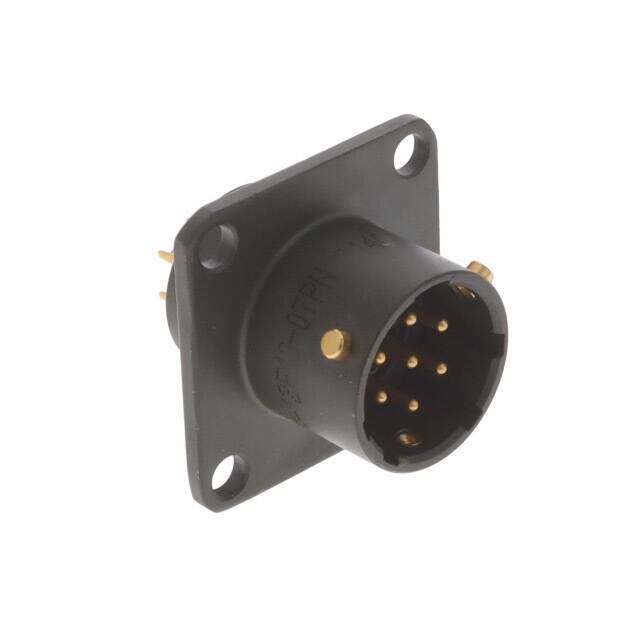

62GB-12E10-07PN

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 7芯航空插座 航空连接器 62GB系列, 盒式安装, 500Vac,700Vdc, 外壳尺寸10
供应商型号: 5404924
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 62GB-12E10-07PN

62GB-12E10-07PN概述

    Amphenol 62GB Solder Connectors 技术手册概述

    产品简介


    Amphenol 62GB 系列焊锡连接器是为各种电子设备提供高性能电气连接的首选组件。这类连接器广泛应用于通信、航空航天、工业自动化、军事以及医疗等领域,以确保高效、可靠的信号传输。62GB 系列连接器不仅提供了多种壳体样式和接触点排列方式,还具备卓越的环境耐受性和机械强度。

    技术参数


    62GB 系列焊锡连接器的主要技术规格如下:
    - 接触电阻:≤0.005Ω(在最大电流条件下)
    - 额定电压:根据接触密度不同分为两种电压等级,最高可达1200V DC
    - 额定电流:单个接点的最大电流为7.5A(No.20 触点)至13A(No.16 触点),具体取决于温度条件
    - 工作温度范围:-88°C 至 +150°C
    - 机械寿命:超过500次插拔周期
    - 环境密封:可选择标准密封、增强密封甚至完全密封的设计以满足不同的防护需求

    产品特点和优势


    - 高可靠性:经过严格测试和认证,确保在极端条件下仍能保持稳定的电气性能。
    - 广泛的适用性:多种接触点排列组合及壳体样式,满足不同应用需求。
    - 耐温范围广:能够在广泛的温度范围内保持良好的工作状态,尤其适用于恶劣环境下的长期运行。
    - 易于安装:具有多种安装方式(如壁挂式、电缆安装等),方便用户灵活选择。
    - 环境友好:采用环保材料制造,且有可选的无铅焊接选项。

    应用案例和使用建议


    62GB 系列焊锡连接器已成功应用于多个领域,如:
    - 通信基站:用于连接天线与发射机,确保数据传输的稳定性。
    - 军用车辆:用于实现车辆内部各电子系统之间的可靠连接。
    - 医疗设备:应用于医疗监护仪器,保证信号传输的准确性与安全性。
    建议用户根据具体应用场景选择合适的连接器型号,特别是考虑到工作温度、机械负荷等因素时。例如,在高温环境中应优先选择具有良好热稳定性的型号;在振动频繁的应用场合下,需选择具有较强抗振能力的设计。

    兼容性和支持


    - 兼容性:62GB 系列连接器设计考虑到了与其他标准连接器的兼容性,例如符合MIL-C-26482标准。
    - 技术支持:Amphenol 公司提供全面的技术文档和支持服务,包括安装指南、故障排除手册等,确保客户能够顺利部署并维护这些产品。

    常见问题与解决方案


    - 问题1:连接器过热
    - 解决方案:检查负载是否超出额定值,调整负载分布或更换更高容量的连接器。
    - 问题2:信号传输不稳定
    - 解决方案:确认安装是否正确,避免物理损坏或腐蚀,必要时重新清洁或更换接触点。

    总结和推荐


    Amphenol 62GB 系列焊锡连接器凭借其优良的电气性能、坚固的机械结构以及广泛的应用范围,成为众多行业中不可或缺的关键组件。无论是在极端环境下的长期运行,还是在日常应用中的稳健表现,62GB 系列都展示了卓越的产品质量和高度的专业水平。强烈推荐这一系列连接器作为各类高性能电子设备的理想选择。

62GB-12E10-07PN参数

参数
额定电流 7.5A
外壳材料 Aluminum
针脚数 7pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
长*宽*高 24.84mm(长度)*23.93mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装

62GB-12E10-07PN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

62GB-12E10-07PN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 62GB-12E10-07PN 62GB-12E10-07PN数据手册

62GB-12E10-07PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 250.9793
5+ ¥ 242.8295
25+ ¥ 238.3152
50+ ¥ 233.8221
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 250.97
直接购买
加入购物车
