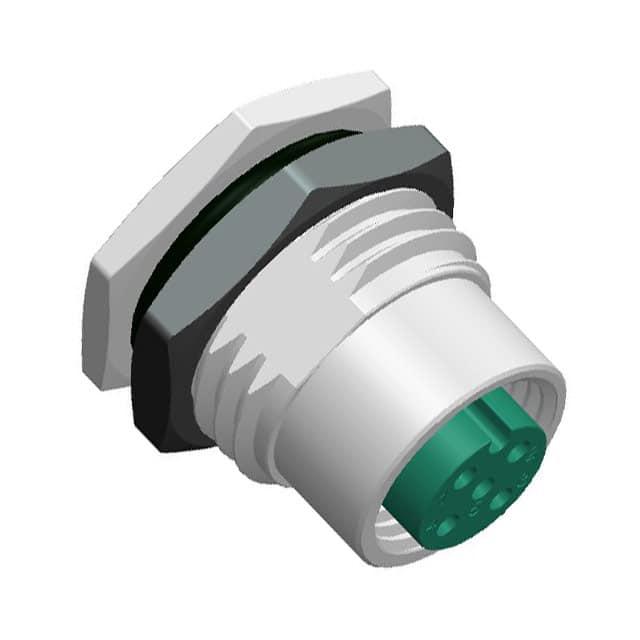

M12A-04PFFS-SF8002

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Front Fastened,Hexagonal,环形 Nylon 4A 支架安装,面板安装
供应商型号: M12A-04PFFS-SF8002
供应商: 国内现货
标准整包数: 1
AMPHENOL 圆形连接器 M12A-04PFFS-SF8002

M12A-04PFFS-SF8002概述


    产品简介


    M12A系列电子元器件是一种高性能的连接器,广泛应用于工业自动化、汽车电子、医疗设备和通讯设备等领域。此系列连接器支持多种针脚配置(3至12针),能够满足不同应用场景的需求。其核心功能是提供稳定可靠的电连接和防护等级达到IP68/IP69K的防水性能,确保在恶劣环境下仍能正常运作。

    技术参数


    - 尺寸规格:
    - A: 13.6 mm ±0.1 mm
    - B: 16.1 mm ±0.1 mm
    - C: 13.6 mm ±0.1 mm
    - D: 15.4 mm
    - E: 45.0 mm ±0.1 mm
    - F: 20.0 mm
    - 角度公差: ±1°
    - 防水等级: IP68, IP69K
    - 材质:
    - 外壳: 尼龙+玻璃纤维,黑色
    - 母针: 铜合金,镀金处理
    - 屏蔽套: 锌合金,镍镀层
    - 螺母: 锌合金,镍镀层
    - 面板密封圈: Viton橡胶,黑色
    - 连接器密封圈: Viton橡胶,绿色
    - 电气特性:
    - 额定电压:
    - 3~4Pin: 250V DC或AC
    - 5Pin: 60V DC或AC
    - 6~12Pin: 30V DC或AC
    - 额定电流:
    - 3~5Pin: 4A
    - 6~8Pin: 2A
    - 10~12Pin: 1.5A
    - 工作温度范围: -40°C 至 105°C
    - 面板厚度限制: 最大4.5 mm
    - 推荐螺母扭矩: 4-6 kgf·cm

    产品特点和优势


    1. 高防护性能: 达到IP68和IP69K标准,适合极端环境下的使用。
    2. 多样化配置: 支持3至12针的灵活选择,适应各种复杂需求。
    3. 耐用材料: 使用高硬度材料确保长期可靠性,且具备优异的抗腐蚀能力。
    4. 快速安装设计: 前锁式安装方式提高了操作效率,同时支持焊接式连接。
    5. 市场竞争力: 在工业和汽车领域的广泛应用使其成为主流选择。

    应用案例和使用建议


    应用案例
    1. 工业自动化: 用于机器人的控制信号传输和传感器连接。
    2. 汽车行业: 提供车载电子系统内部的电力和信号传输。
    3. 医疗设备: 确保医疗仪器的高效和安全连接。
    使用建议
    - 在选择连接器时,根据具体应用要求选择合适的针脚数量。
    - 安装过程中注意密封圈的位置和方向,确保良好的防水效果。
    - 推荐使用4-6 kgf·cm的扭矩进行紧固,避免过紧或过松。

    兼容性和支持


    - 兼容性:
    M12A系列连接器可与其他标准M12接口设备无缝兼容,如电缆组件和配套接头。
    - 技术支持: Amphenol LTW提供全面的技术支持,包括产品选型、安装指导及售后维护服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 密封圈老化导致漏水 | 更换新的密封圈,并重新安装以确保正确位置。 |
    | 插拔阻力过大 | 检查插针是否有氧化现象,必要时清洁或更换。 |
    | 连接器无法锁定 | 确认螺母是否拧紧至推荐扭矩值。 |

    总结和推荐


    M12A系列电子元器件凭借其卓越的防护性能、多样化的配置和高可靠性,在多个行业中得到了广泛应用。其优异的设计使其成为工业自动化和汽车电子领域的首选产品。对于需要高防护等级和稳定连接的场景,我们强烈推荐使用此系列产品。总之,这是一款值得信赖的高品质连接器,能够为用户提供长期稳定的解决方案。

M12A-04PFFS-SF8002参数

参数
针脚数 -
触头镀层 - 配接 -
类型 Front Fastened,Hexagonal,环形
颜色 -
端接 -
额定电流 4A
外壳材料 Nylon
安装方式 支架安装,面板安装
包装方式 托盘

M12A-04PFFS-SF8002厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

M12A-04PFFS-SF8002数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL M12A-04PFFS-SF8002 M12A-04PFFS-SF8002数据手册

M12A-04PFFS-SF8002封装设计

查看详情并下载
Symbol
Footprint
3D Model
