首页  >  产品百科  >  97-3102A16S-8S

97-3102A16S-8S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 5pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 24.21mm(长度)*32.54mm(高度)
供应商型号:
供应商:
标准整包数: 0

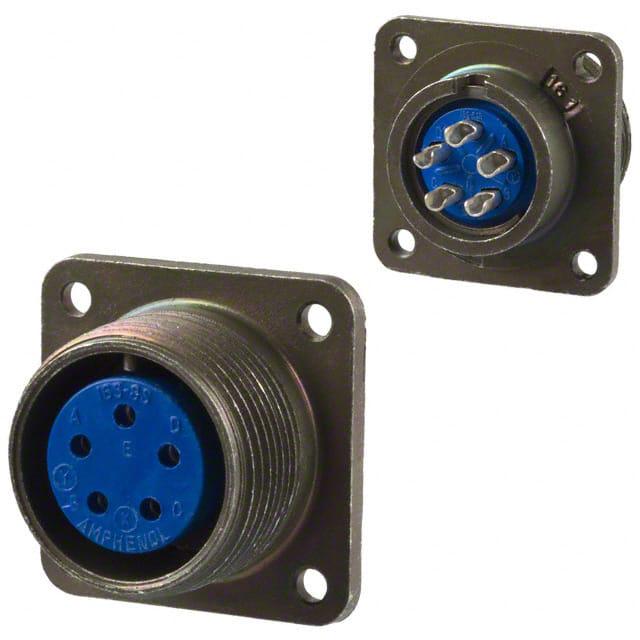

AMPHENOL 圆形连接器 97-3102A16S-8S

97-3102A16S-8S概述

    Amphenol 97 Series Standard Cylindrical Connectors

    产品简介


    Amphenol 97系列标准圆柱形连接器是一款广泛应用于多个领域的高性能连接器。它特别适合工厂自动化、机器人技术、机床、仪器仪表、焊接设备及医疗设备等领域。该连接器系列符合MIL-5015标准,并通过了UL和CSA的认可,确保了其可靠性和安全性。

    技术参数


    - 接触安排:多种接触安排可选,从1到52个电路。
    - 工作温度范围:-55°C至+125°C。
    - 电气特性:额定电压和服务等级根据具体型号不同而变化,最大可达17kVAC/24kVDC。
    - 机械定位:单键/键槽极化设计,保证安全可靠的插拔操作。
    - 材料:采用高强度铝合金,提供良好的耐腐蚀和环境防护。
    - 认证:UL(Underwriters Laboratories)和CSA(Canadian Standards Association)认可。
    - 封装选项:提供固体或分体壳结构,支持不同的安装方式。
    - 其他:RoHS合规,满足环保要求。

    产品特点和优势


    - 经济实用:低成本,适用于一般用途。
    - 环境适应性:特定型号如带417后缀的产品可以达到IP等级,提供额外的环境防护。
    - 灵活的接触安排:从单个接触点到52个接触点的多种组合,以适应不同应用场景的需求。
    - 多样的插头和插座配置:提供角度插头、直角插头等多种选择。
    - 高质量接触材料:银合金接触件和预锡焊杯,提高电导率和可靠性。

    应用案例和使用建议


    1. 工厂自动化:适用于自动控制系统中的信号传输。
    2. 机器人技术:用于机器人的电源和控制信号连接。
    3. 医疗设备:高可靠性的连接解决方案,适用于精密设备。
    4. 焊接设备:耐用的外壳和可靠的密封性能,适应恶劣环境。
    使用建议:
    - 在选择插入件时,请考虑电路的数量和线径大小。
    - 针对不同电流负载的应用,使用合适的插头和插座。
    - 考虑环境因素和空间限制时,可以选择角度插头或壁挂式插头。

    兼容性和支持


    - 兼容性:Amphenol 97系列连接器具有广泛的兼容性,可用于多种电缆和配件,方便系统集成。
    - 支持服务:Amphenol公司提供全面的技术支持和售后服务,包括在线文档、培训和技术咨询。

    常见问题与解决方案


    1. 如何选择正确的插头?
    - 根据所需的电线数量和线径选择合适的插入件。参考手册中的表格和说明。
    2. 如何防止误配接?
    - 使用具有不同插针排列的插入件,避免不同功能的连接器之间发生误配接。
    3. 如何正确处理高电流负载?
    - 选择专门设计用于高电流的插头和插座,确保足够的电流承载能力。

    总结和推荐


    Amphenol 97系列标准圆柱形连接器以其低成本、广泛的兼容性、良好的环境适应性和多种接触配置而著称。这些特性使得它们成为工厂自动化、机器人技术、医疗设备和其他商业应用的理想选择。尽管成本较低,但其性能和质量完全能够满足一般工业应用的需求。因此,强烈推荐这一系列连接器给需要经济且可靠解决方案的用户。对于更复杂的、需要环境防护的应用,可考虑带有特殊防护装置的型号。

97-3102A16S-8S参数

参数
颜色 橄榄绿,褐色
端接 焊盘
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 5pin
触头镀层 - 配接
类型 Female Sockets,Receptacle
长*宽*高 24.21mm(长度)*32.54mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A16S-8S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A16S-8S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A16S-8S 97-3102A16S-8S数据手册

97-3102A16S-8S封装设计

查看详情并下载
Symbol
Footprint
3D Model
